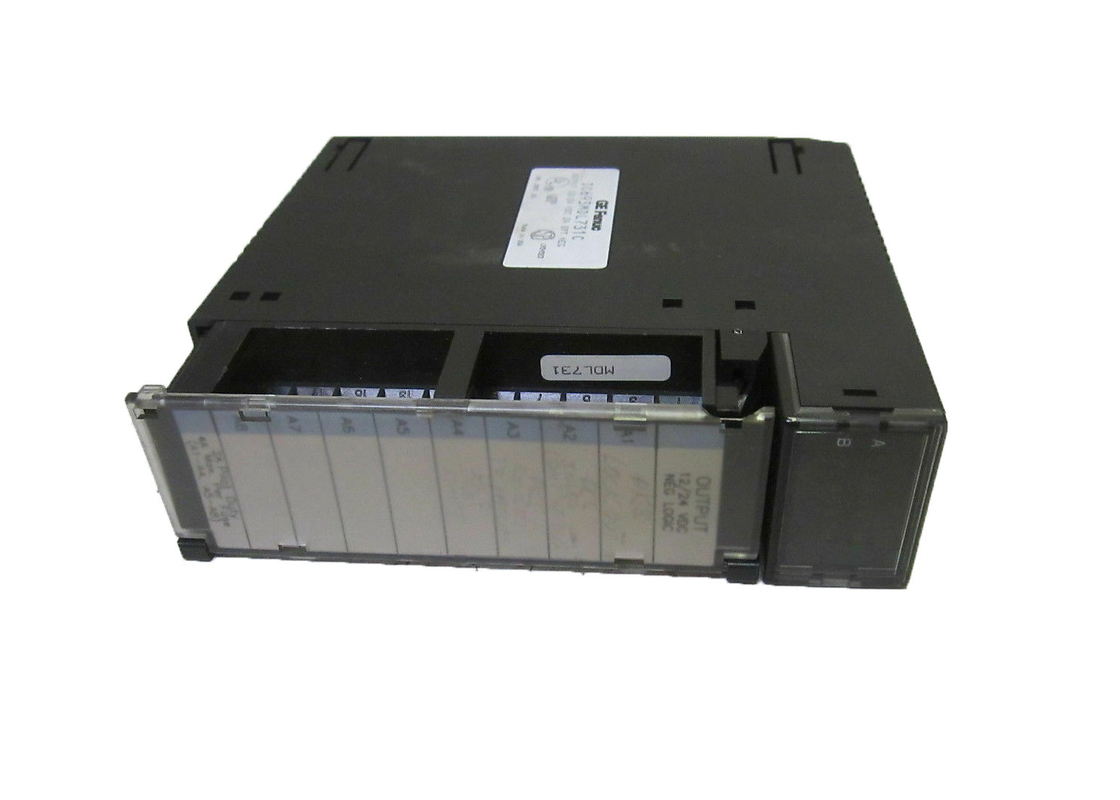

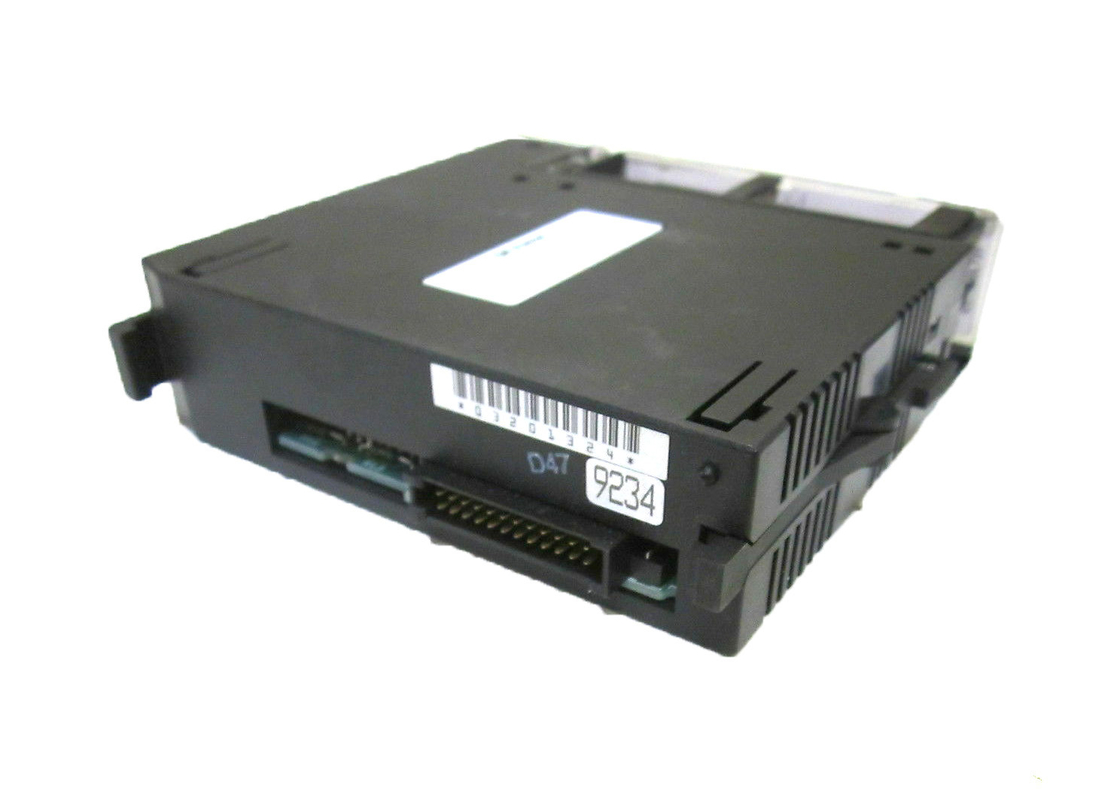

GE FANUC IC693MDL731 12/24 Volt DC Negatieve Logica 2 Ampere Uitgangsmodule

GE FANUC IC693MDL731 12/24 Volt DC Negatieve Logica 2 Amp Output Module

Productbeschrijving

De GE Fanuc IC693MDL731 is een 12/24 volt DC Negatieve Logica 2 Amp Output module. Als onderdeel van het Series 90-30 Programmeerbare Logica Controller systeem, is deze module uitgerust met 8 uitgangspunten. Deze punten delen een enkele stroomuitgangsklem. Aangezien de IC693MDL731 stroom van de belastingen naar de gebruikersgemeenschappelijke of negatieve voedingsbus trekt, heeft de module negatieve logica kenmerken. De uitgangskenmerken maken koppeling mogelijk met bepaalde belastingsapparaten die de gebruiker levert. Het is bijvoorbeeld mogelijk om deze module te bedienen met verschillende soorten solenoïden en motorstarters, evenals indicatoren. Om dit te doen, moeten deze apparaten worden aangesloten tussen de uitgang van de module en de positieve voedingsbus. De gebruiker kan vervolgens een externe voeding leveren om de apparaten te bedienen.

Net als veel vergelijkbare eenheden in de 90-30 familie, heeft de IC693MDL731 een LED-blok. Er zijn 16 indicatoren, gerangschikt in twee aparte rijen – A1 en B1. Elk heeft 8 LED's, maar deze module gebruikt alleen A1 omdat deze slechts 8 uitgangspunten heeft. Een LED-indicator voor doorgebrande zekering is ook aanwezig. Deze gloeit rood telkens als een zekering in de module is doorgebrand. Er zijn twee zekeringen in de unit, elk een 5 ampère zekering. Eén beschermt uitgangen A1 tot A4, terwijl de andere zekering A5 tot A8 beschermt. Deze zekeringen zijn elektrisch aangesloten op een enkele gedeelde gemeenschappelijke. De gebruiker kan deze 2 Amp Output module installeren op de baseplate van een Series 90-30 systeem. Er is een blauwgekleurde strip aan het einde van de insert dicht bij de deur van de IC693MDL731. Dit geeft aan dat de unit laagspanning is.

Over IC693MDL731

De IC693MDL731 module is een discrete output module vervaardigd door GE Fanuc. De IC693MDL731 module beschikt over 8 circuituitgangen en is een discrete output module met een nominale spanning van 12 tot 24 Volt DC. De module wordt geleverd met DC-voeding en het uitgangsspanningsbereik is 12 tot 24 Volt DC. De unit wordt geleverd met 2,0 Ampère belastingsstroom per punt en heeft een responstijd van 2 milliseconden bij het in- of uitschakelen. De IC693MDL731 module beschikt over het transistor output type, terwijl de polariteit als negatief wordt beoordeeld. Het component beschikt over 8 punten per gemeenschappelijke en het connectortype is een klemmenblok met 20 schroeven per module. De interne voeding is 55 milliampère bij 5 Volt DC. Het ingangsspanningsbereik is beoordeeld op 24 Volt DC, terwijl de aan-staat spanning minimaal 15 Volt DC is. Het component beschikt over een uit-staat spanning van maximaal 6 Volt DC, terwijl de aan-staat stroom minimaal 4,5 milliampère is.

De GE Fanuc IC693MDL731 module moet altijd veilig worden gemonteerd en installateurs moeten ervoor zorgen dat deze in de juiste beschermende behuizing is geïnstalleerd. Bovendien moet de unit het toepassingsprogramma gebruiken om correct te functioneren, en installateurs moeten ook zorgen voor een juiste aarding. De aardgeleiders moeten altijd in een boomstructuur worden aangesloten, met de takken naar de centrale aardingspunten. Bovendien moeten de aardgeleiders zo kort en zo groot mogelijk zijn. De IC693MDL731 module beschikt over een aluminium PLC baseplate die wordt gebruikt voor de aarding van de moduleafscherming. De CPU's in de PLC met externe poortverbindingen moeten een aparte afschermingsaardingsverbinding hebben om de juiste afscherming van de poorten te garanderen.
