GE FANUC IC693MDL730 12/24 Volt DC Positieve Logica 2 Amp Uitgangsmodule

Productomschrijving

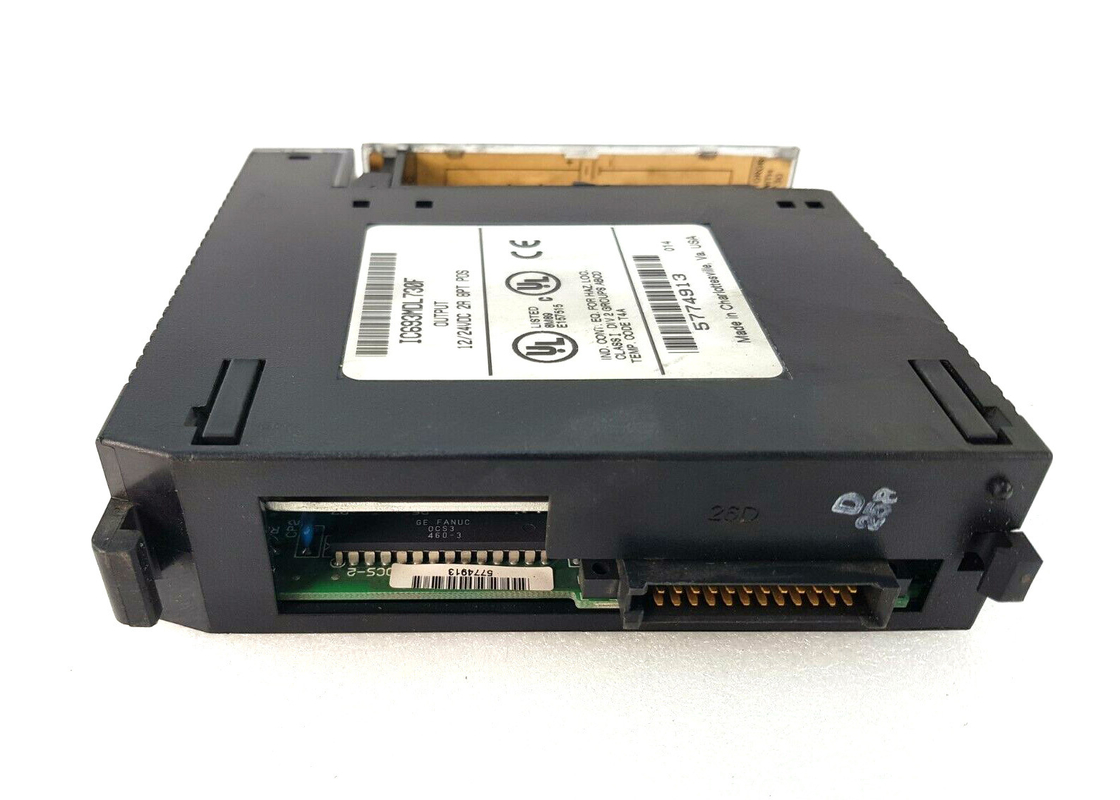

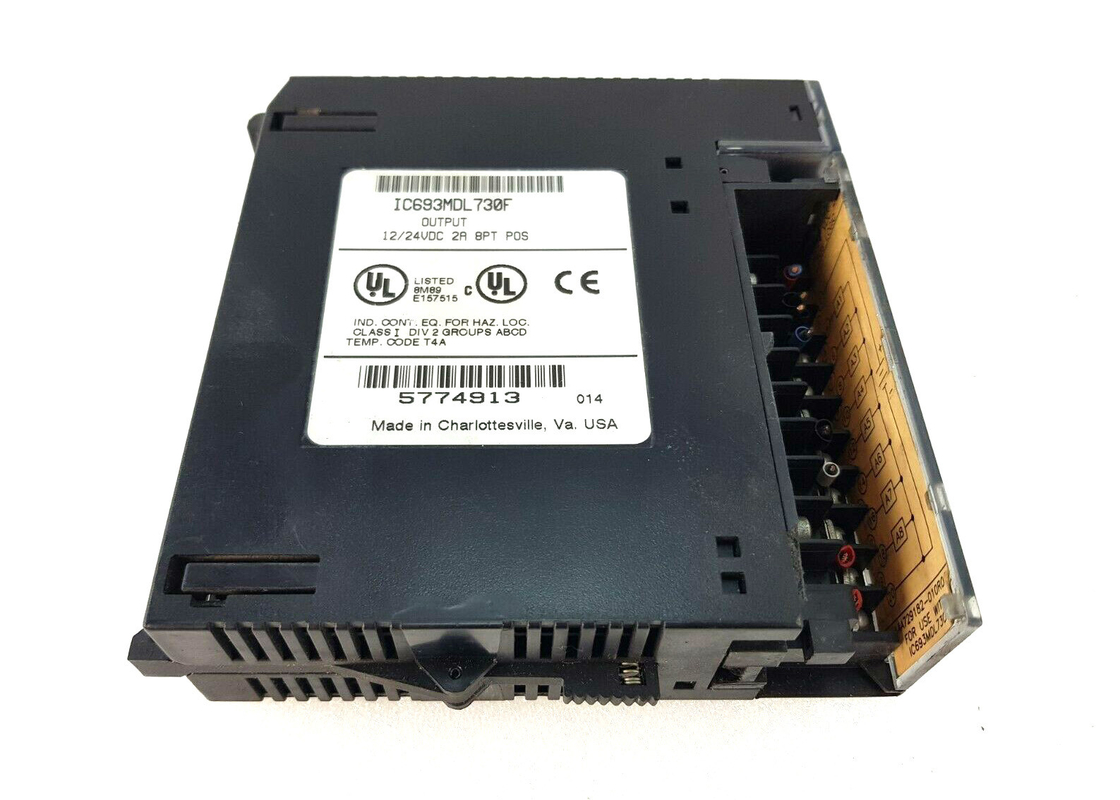

De GE Fanuc IC693MDL730 is een 12/24 Volt DC Positieve Logica 2 Amp Uitgangsmodule. Dit apparaat is ontworpen om te werken met de Series 90-30 Programmeerbare Logica Controller. Het biedt 8 uitgangspunten in één groep, die een gemeenschappelijke stroomingangsterminal delen. De module heeft positieve logische kenmerken. Dit blijkt uit het feit dat het stroom levert aan de belastingen, deze afkomstig van de positieve voedingsbus of de gebruikersgemeenschappelijke. Gebruikers die deze module willen bedienen, kunnen dit doen met een reeks uitgangsapparaten, waaronder indicatoren, solenoïden en motorstarters. Het uitgangsapparaat moet worden aangesloten tussen de module-uitgang en de negatieve voedingsbus. De gebruiker moet een externe voeding instellen om de benodigde stroom te leveren voor de werking van deze veldapparaten.

Aan de bovenkant van de module bevindt zich een LED-blok met twee horizontale rijen groene LED's. Eén rij is gelabeld A1 en de andere is gelabeld B1. De eerste rij is voor punten 1 tot en met 8 en de tweede rij is voor punten 9 tot en met 16. Deze LED's geven de AAN/UIT-status van elk punt op de module aan. Er is ook een rode LED, gelabeld “F”. Deze bevindt zich tussen de twee rijen groene LED's. Telkens wanneer een zekering is doorgebrand, brandt deze rode LED. Deze module heeft twee 5-ampère zekeringen. De eerste zekering beschermt uitgangen A1 tot A4, terwijl de tweede zekering uitgangen A5 tot A8 beschermt. Beide zekeringen zijn elektrisch verbonden met dezelfde gemeenschappelijke.

De IC693MDL730 heeft een inzetstuk dat tussen de oppervlakken van de scharnierende deur past. Deze deur moet gesloten zijn tijdens bedrijf. Het oppervlak aan de binnenkant van de module bevat informatie over de circuitbedrading. Op het buitenoppervlak kan circuitidentificatie-informatie worden vastgelegd. Deze unit is een laagspanningsmodule, zoals aangegeven door de blauwe kleurcodering aan de linker buitenzijde van het inzetstuk. Om deze te bedienen met het Series 90-30 PLC-systeem, kunnen gebruikers de module installeren in elke I/O-sleuf van een 5- of 10-sleuven basisplaat.
