GE FANUC IC693MDL654 5/12 Volt DC (TTL) Positieve/Negatieve Logic Input Module

GE FANUC IC693MDL654 5/12 Volt DC (TTL) Positieve/Negatieve Logica Ingangsmodule

Productbeschrijving

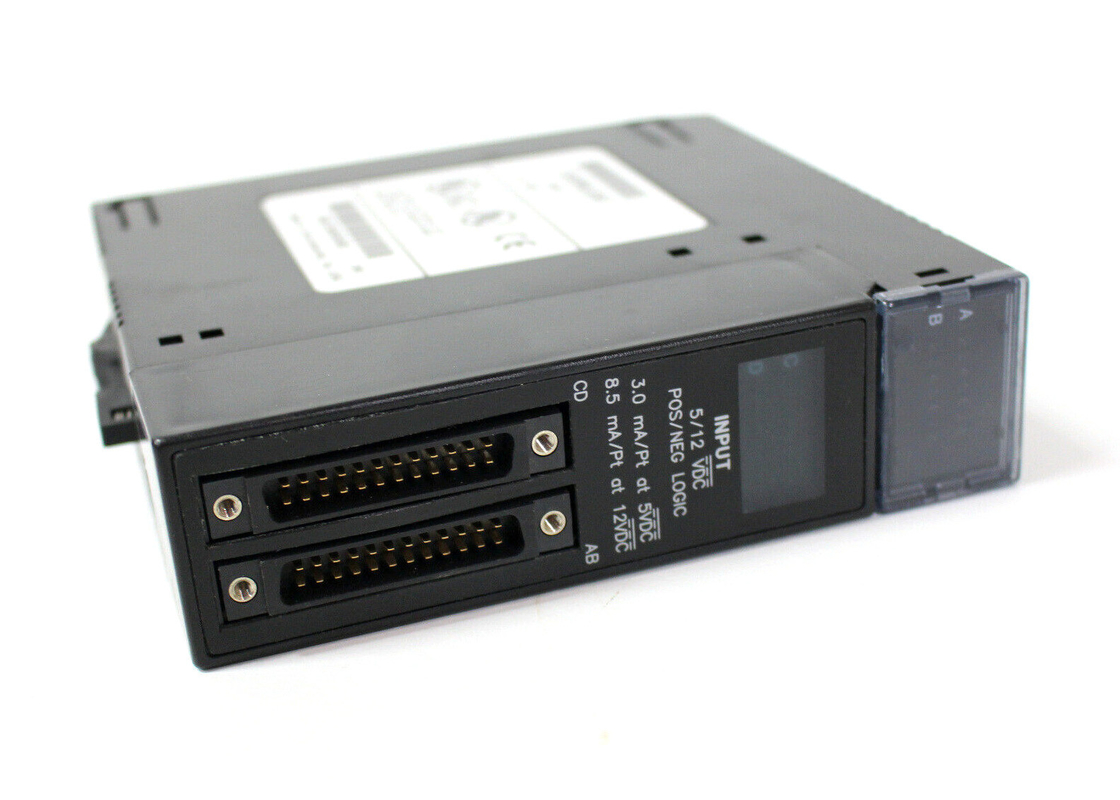

De IC693MDL654 is een 5/12 volt DC (TTL) Positieve/Negatieve Logica Ingangsmodule voor de Series 90-30 Programmeerbare Logica Controller. Het levert 32 discrete TTL-spanningsdrempel ingangspunten die zijn gegroepeerd in vier afzonderlijke groepen, waarbij elke groep een totaal van acht punten heeft met de labels (A1 - A8, B1 - B8, C1 - C8 en D1 - D8). De ingangen werken in lijn tot ongeveer 15V met positieve of negatieve logische ingangen. De +5V voeding wordt op de module geproduceerd en later gescheiden van de PLC backplane. Men kan ervoor kiezen om de ingangen van de interne voeding te voorzien in plaats van ze te voeden met een externe door de gebruiker geleverde voeding. Dit kan mogelijk worden gemaakt door jumpers op de juiste pinnen op de I/O-connector in te stellen. Als deze interne voeding wordt gebruikt om de ingangen te voeden, zal er meer belasting op de +5V voeding van de PLC komen te staan in geval van gebruik van een interne voeding om de ingangen te voeden. Optocouplers op de module bieden en ondersteunen backplane-isolatie van 1500 volt tussen de veldzijde en de logische zijde en 250 volt tussen de vier klassen. Bovendien worden er geen foutdiagnostiek op de voeding vermeld. De IC693MDL654 verbruikt een interne stroom van 195 mA van de +5V bus op de backplane.

De module bestaat uit LED-indicatoren met de labels; A1 - A8, B1 - B8, C1 - C8, D1 - D8, zich aan de bovenkant van de module bevindend. De indicator geeft de AAN/UIT-status van elk ingangspunt weer. De ingangsstroom is 3,0 mA (typische AAN-stroom bij 5 VDC) en 8,5 mA (typische AAN-stroom bij 12 VDC). De IC693MDL654 is een 32-punts ingangsontwerp dat 32 bits aan discrete %I ingangsgegevens gebruikt. Het kan op een I/O-poort op een 5- of 10-slot baseplate in een Series 90-30 PLC-systeem worden geplaatst. Stroom van een ingangspunt leidt tot logica 1 binnen de ingangsstatustabel. De nominale spanning voor de IC693MDL654 is 5 tot 12 volt DC, positieve of negatieve logica, terwijl het ingangsspanningsbereik van 0 tot 15 volt DC is. Verbindingen met de ingangscircuits worden gemaakt vanaf de invoerapparaten van de gebruiker naar twee mannelijke (pin-type) 24-pins connectoren (Fujitsu FCN-365P024-AU) aan de voorkant van de module. Deze verbinding aan de voorkant grenst tussen klasse A en B. De andere aan de linkerkant grenst tussen klasse C en D. Een kabel met aan één uiteinde een vrouwelijke connector met gestripte draden vergemakkelijkt veldbedrading naar veldapparaten vanaf de moduleconnectoren.

GE Fanuc Automation produceert de IC693MDL654 module als een ingangsmodule en een lid van de Series 90-30 PLC productlijn. Deze ingangsmodule is ontworpen en bedoeld om te voldoen aan de eisen voor flexibele industriële toepassingen. Het wordt ook geleverd met een besturingsarchitectuur die het geschikt maakt voor diverse toepassingen zoals materiaalbehandeling, snelle verpakking en complexe bewegingsbesturingstoepassingen. De GE Fanuc IC693MDL654 ingangsmodule biedt een verbazingwekkende flexibiliteit door zijn modulaire ontwerp, en wanneer deze unit correct is geconfigureerd, kunnen operators besparen op installatiekosten en ruimte. Het ondersteunt Ethernet-communicatie waarmee het real-time monitoring bereikt. Bij het installeren van deze ingangsmodule kunnen operators beginnen met een Ethernet-geschikte CPU of de rack-gemonteerde Ethernet-module. Deze ingangsmodule ondersteunt de Modbus TCP/IP en SRTP applicatieprotocollen, en wordt geleverd met schaalbare verwerkingskracht die gebruikelijk is bij veel CPU's in Series 90-30 en die upgrades eenvoudig maakt.

De GE Fanuc Automation IC693MDL654 ingangsmodule gebruikt ook zijn schaalbare verwerkingskracht om de module in staat te stellen op een optimaal prestatieniveau te werken, zoals vereist door moderne industriële toepassingen. Deze ingangsmodule heeft een ingebouwde bewegingsbesturingsfunctie die ervoor zorgt dat de ingangsmodule het prestatieniveau bereikt dat vereist is voor punt-tot-punt-toepassingen. De ingangsmodule heeft ook veldbusinterface-opties die gedistribueerde besturing mogelijk maken. Gebruikers hebben interface-opties zoals Profibus-DP, EtherNet EGD of de Genius-interface. Bovendien wordt deze module geleverd met een CIMPLICITY Machine Edition Logic Developer-programma dat de programmering van de unit vereenvoudigt. De GE Fanuc Series 90-30 ingangsmodules zoals deze hebben allemaal redundantie-opties.

Technische Specificaties

Technische Specificaties voor IC693MDL654
