GE FANUC IC693MDL646, van de 24-volt gelijkstroom de Positieve/Negatieve Module Logicainput

GE FANUC IC693MDL646, 24-Volt DC Positieve / Negatieve Logic

Invoermodule

Productbeschrijving

De IC693MDL646-module is een 24-volt DC positieve / negatieve logische invoermodule voor de 90-30-serie programmeerbare logische controllers.Het wordt geleverd met 16 invoerpunten in één groep delen van een gemeenschappelijke power input terminalDe IC693MDL646 is ontworpen om zowel positieve als negatieve logische eigenschappen te hebben.Invoerkenmerken maken het compatibel met een breed scala van door de gebruiker geleverde invoerapparaten zoals limietschakelaarsDe energie voor het draaien van de veldtoestellen wordt gewoonlijk door de gebruiker of door een geïsoleerde +24VDC-toevoer op de voedingsbron geleverd.

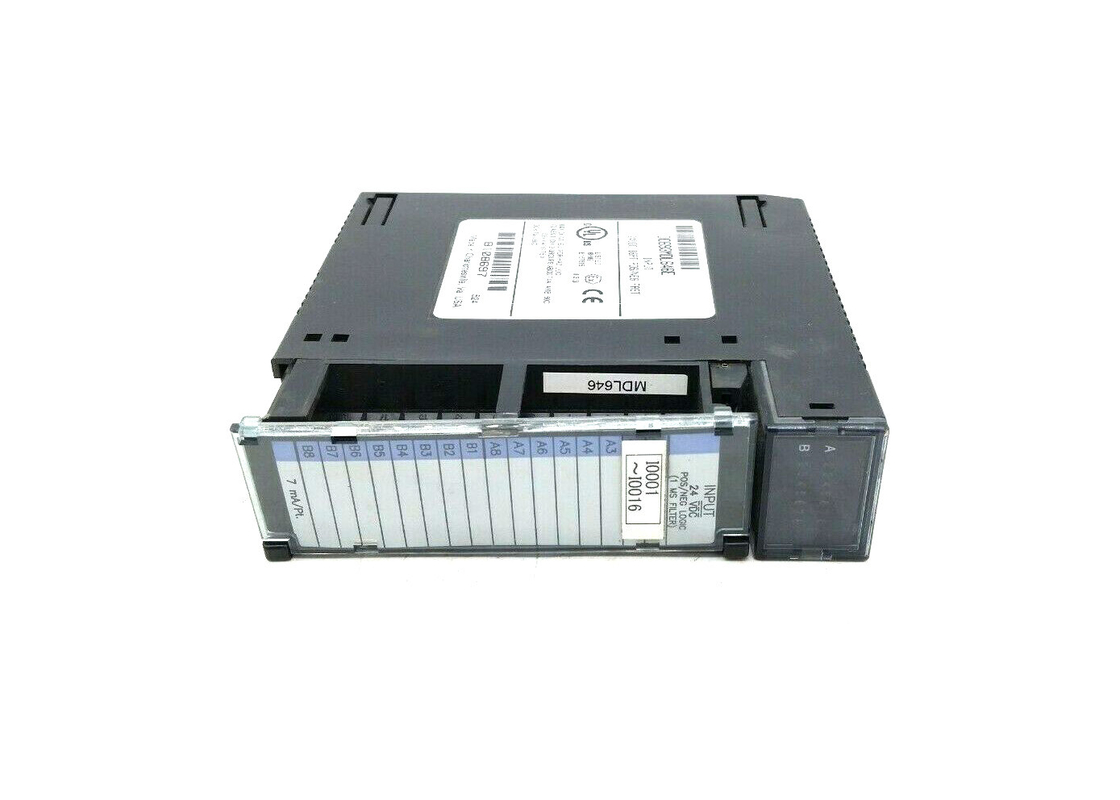

Aan de bovenkant van de module zijn LED-indicatoren te vinden die de ON/OFF-status van elk punt weergeven.De bovenste rij is van A1 tot en met A8 (punten 1 tot en met 8) en de onderste van B1 tot en met B8 (punten 9 tot en met 16)Er is een inslag die tussen het binnen- en buitenoppervlak van de scharnierdeur loopt.en de identificatie van het circuit is op het buitenoppervlak aangebracht. De linkerkant van de invoegplaat is blauw om een laagspanningsmodule aan te tonen. Deze module kan worden geïnstalleerd in elke I/O-slot in een PLC-systeem van de serie 90-30.Andere specificaties omvatten een inslagspanningsbereik van 0 tot 30 VDC en een inslagstroom van 7 mA.De in-staat spanning is tussen 11,5 en 30 V en in-staat spanning 0- +5 V DC. In-staat nominale stroom is minimaal 3,2 mA en buiten-staat maximaal 1,1 mA.

Over IC693MDL646

De IC693MDL646-module is een GE Fanuc 24-volt DC-module die is ingedeeld onder serie 90-30 van de GE programmeerbare logische controllers.De 16-punts DC-module heeft een vereenvoudigde constructie voor eenvoudig probleemoplossen en opzettenDe IC693MDL646-module ondersteunt een draagbare PDA met de CIMPLICITY machine edition logica software die de gebruikers in staat stelt om te communiceren met de PLC-controller.Deze Logic Developer PDA zorgt voor een gemakkelijke monitoring of gegevenswijziging, en de mogelijkheid om de diagnose te bekijken.Het apparaat wordt geleverd met de Force On/Off-functie en kan worden geconfigureerd door middel van een eenvoudig te gebruiken machine setup proces dat tijd bespaart en de productiviteit verhoogtDe IC693MDL646-module is gebouwd om hoge prestaties te garanderen voor verschillende point-to-point toepassingen via de geïntegreerde bewegingscontrole-eenheid.

Het verwerkingsvermogen van de GE Fanuc Series 90-30 IC693MDL646 24 Volt DC-module is gemakkelijk aan te passen.De GE IC693MDL646-module kan een krachtig systeem maken zonder dat de applicatie-software hoeft te worden gewijzigdDoor gebruik te maken van Ethernet-communicatie, biedt de IC693MDL646-module een real-time verbinding tussen verschillende industriële systemen en verschillende delen van de fabriek.Dit garandeert dat de gebruikers real-time monitoring en gemakkelijke controle ervaren.. De IC693MDL646-module maakt gebruik van de Ethernet-geactiveerde CPU en ondersteunt het gebruik van een Ethernet-module die op het rack is gemonteerd.De IC693MDL646-module is gebouwd om ervoor te zorgen dat het onder verschillende kleine besturingsapparaten opvalt en het biedt redundantie-optiesDaarom is de IC693MDL646 module een kosteneffectieve industriële oplossing die is gebouwd om efficiëntie te garanderen.

Technische specificaties

Technische informatie

Nomenclatuurspanning 24 volt gelijkstroom
Inlaatspanningbereik 0 tot +30 volt DC
Invoer per module 16 (één groep met één gemeenschappelijke)
Isolatie 1500 volt tussen veldzijde en logische zijde
Invoerstroom 7 mA (typisch) bij nominale spanning
Invoerkenmerken
Standaardspanning 11,5 tot 30 volt gelijkstroom
Buitenstaatspanning 0 tot +5 volt gelijkstroom
In staat van werking stroom van minimaal 3,2 mA
Standaardstroom maximaal 1,1 mA
Reactietijd 1 ms typisch
Afsluitingstijd 1 ms typisch
Energieverbruik: 5V 80 mA (alle ingangen ingeschakeld) van 5 volt bus op achtergrond
Energieverbruik: 24 V 125 mA van de geïsoleerde 24 volt backplane bus of
van het door de gebruiker geleverde vermogen
