GE FANUC IC693MDL632, de Inputmodule van de 125 Voltgelijkstroom Positieve/Negatieve Logica

GE FANUC IC693MDL632, 125 Volt DC Positieve/Negatieve Logische Invoermodule

Productbeschrijving

De GE Fanuc IC693MDL632 is een 125 volt DC Positive/Negative Logic Input module.Deze module bestaat uit 8 afzonderlijke invoerpunten, gelijk verdeeld over twee geïsoleerde groepen.De commons zijn niet verbonden of aan elkaar gebonden in het lichaam van de module.

De operatoren kunnen deze module gebruiken met een serie 90-30 PLC. Dit gebeurt door deze te installeren in een I/O-slot van een 5-slot of 10-slot basisplaat.

Om veldtoestellen te bedienen, moet de bediener stroom aanbieden aan deze. Ten eerste moet het invoerapparaat worden aangesloten. Dit gebeurt tussen de module-invoer en de stroombus.Er is een breed scala aan invoerapparaten die compatibel zijn met de invoerkenmerkenDit omvat, maar is niet beperkt tot, elektronische nabijheidsschakelaars, drukknoppen en grensschakelaars.

De IC693MDL632-module kan positieve of negatieve logische eigenschappen hebben.Dit is door ontwerp. Het kan stroom zinken naar de gebruiker gemeenschappelijke of negatieve stroombus van het ingangsapparaatde module kan stroom opwekken van het invoerapparaat en deze naar de gebruiker sturen, gemeenschappelijke of positieve stroombus ∼ negatieve logica.

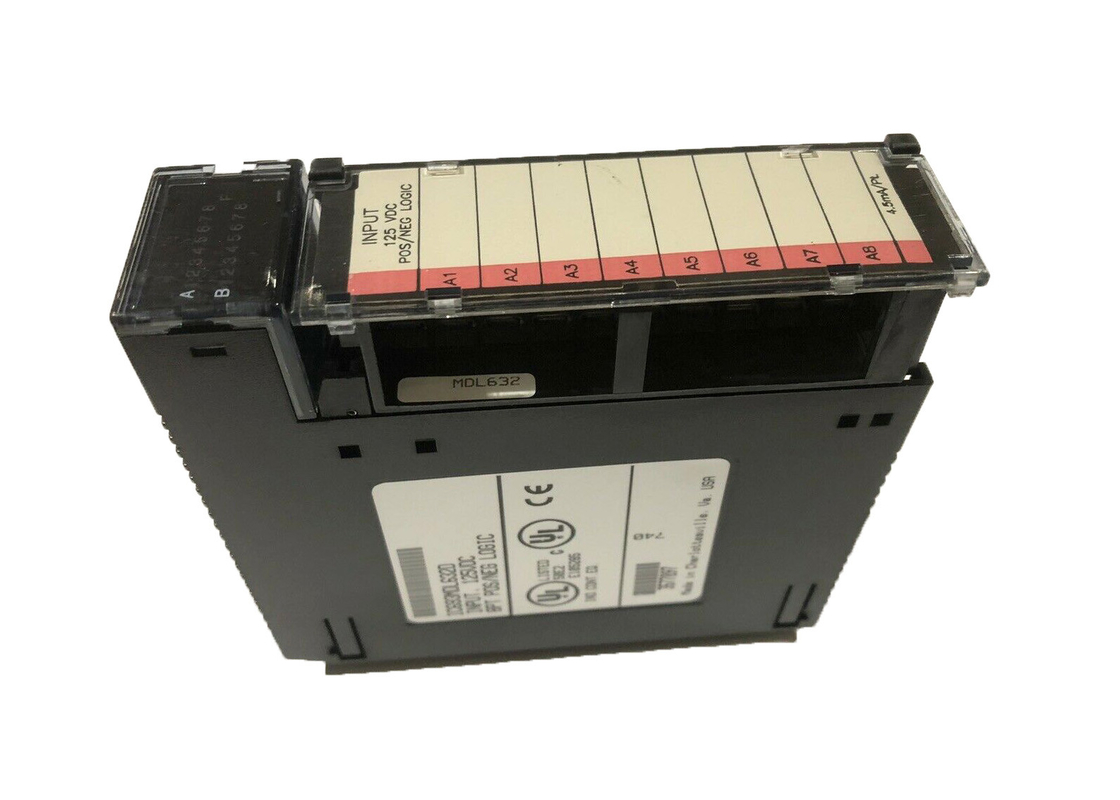

Op de bovenkant van de module vindt de gebruiker het LED-blok.Er zijn twee horizontale rijen aan indicatoren. Aangezien deze module slechts 8 punten heeft, gebruikt deze alleen de bovenste rij van de punten 1 tot en met 8.

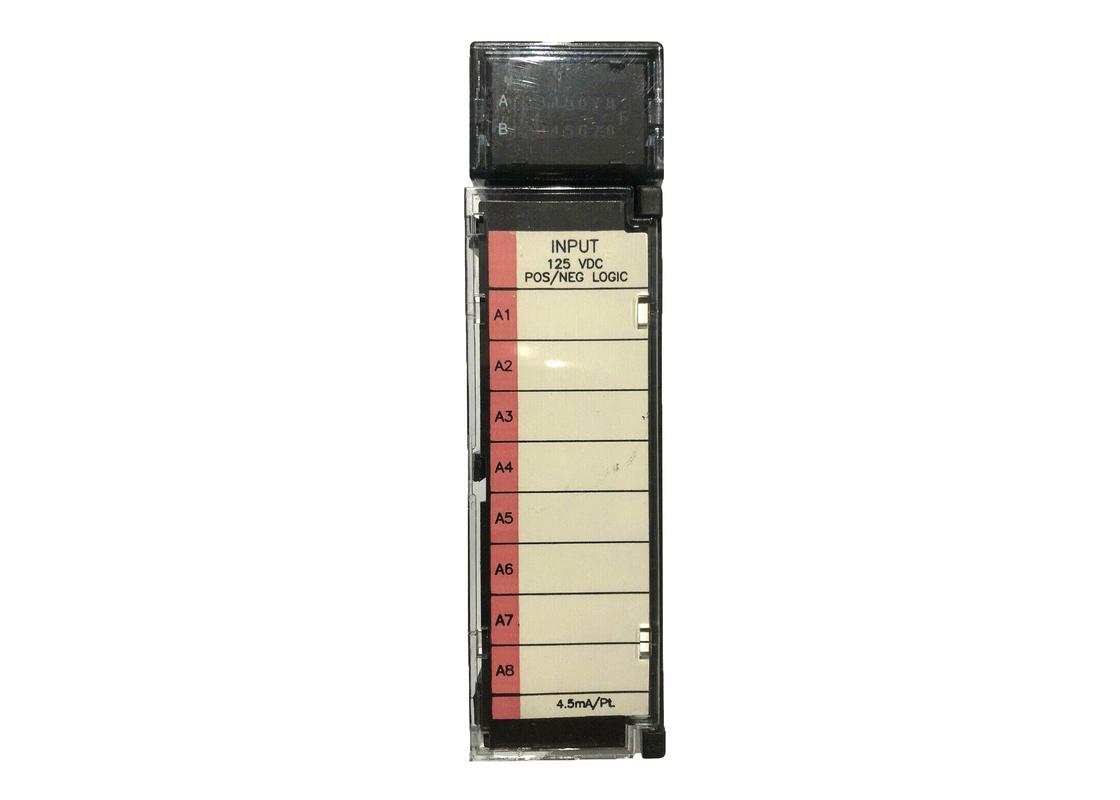

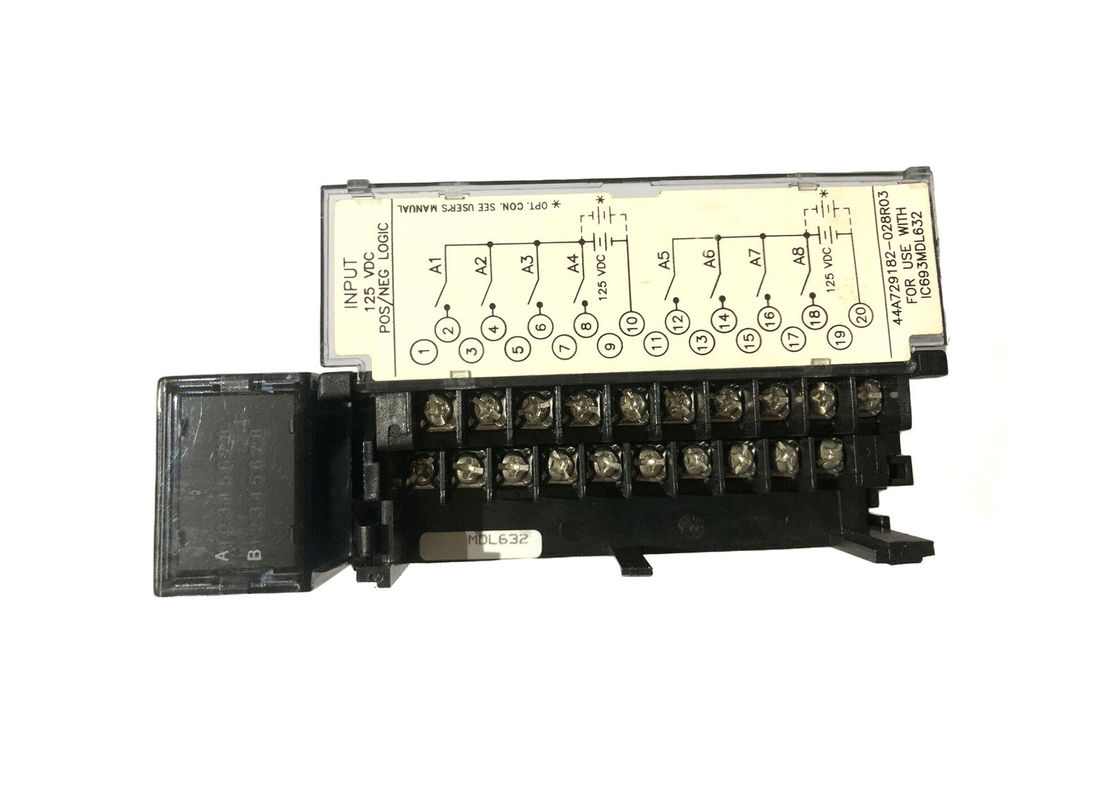

Er is een scharnier deur op deze module en een insert is tussen de binnenste en buitenste oppervlakken van de deur.het oppervlak van de inzet die naar binnen van de module kijkt, bevat informatie over de bedrading van het circuitOok kan de identificatie van het circuit op het buitenoppervlak worden aangebracht.

Op de linker rand van de invoegplaat, kunnen gebruikers zien dat het rood is.Het is een hoogspanningsmodule.

Technische specificaties

Technische informatie
