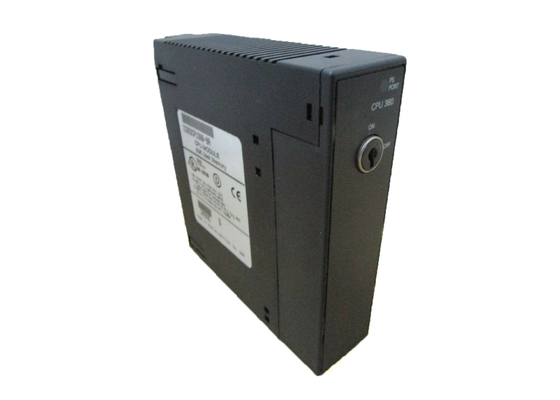

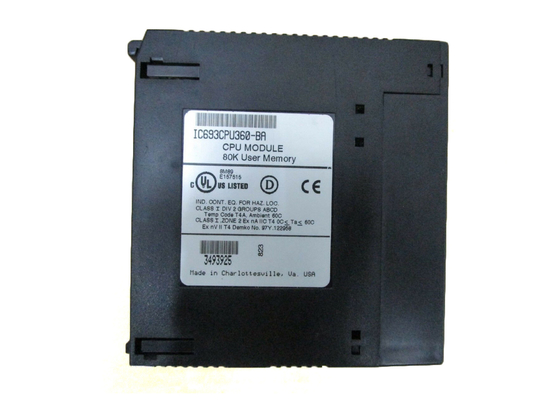

GE FANUC IC693CPU360, enige groefcpu module, Reeks 90/30 PLC systeem
Productdetails:
| Plaats van herkomst: | De V.S. |
| Merknaam: | GE |
| Modelnummer: | IC693CPU360 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Nieuw in originele doos |
| Levertijd: | 5-8 het werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100 |
|
Gedetailleerde informatie |
|||
| Merk: | GE Fanuc | Model: | IC693CPU360 |
|---|---|---|---|
| Serie: | Serie 90-30 | Producttype: | CPU |
| Microprocessor: | 80386EX | I/O punten: | 4096 |
| De Classificatie van de voltageinput: | 5V DC | Huidige consumptie: | 670 mA |
| Registergeheugen: | 9999 woorden | Bedrijfstemperatuur: | 0-60 graden Celsius |
| Markeren: | 24VDC de negatieve module van de Logicainput,24VDC de positieve Module van de Logicainput,2A verbied de Module van de Logicaoutput |
||
Productomschrijving
Productbeschrijving
De GE Fanuc IC693CPU360 is een Central Processing Unit (CPU) 360 Module. Het heeft 240 Kbytes configureerbaar gebruikersgeheugen.Dit is een CPU-module met één sleuf met 4096 discrete I/O-punten over 8 racks.
De typische scantijd van de CPU 360-module is 0,22 mS per 1K logisch geheugen.Hoewel de module geen ingebouwde seriële poorten heeft, kan deze de connector op een PLC-voeding gebruiken.Deze module heeft zowel RAM- als Flash-geheugen en is, net als andere IC693-modules, compatibel met Firmware v.10.60. Deze unit is compatibel met de Series 90-30-reeks van GE Fanuc. Bij gebruik van deze CPU met instaptoepassingen met lage I/O-aantallen, is de CPU ingebed in de backplane. Hierdoor zijn alle sleuven beschikbaar voor input of output gebruik.Ethernet, verschillende busmodules en besturingsapparaten zijn enkele van de compatibele apparaten die met deze CPU-module kunnen werken.
Mid-range CPU-modellen zijn modulair en zijn verkrijgbaar in verschillende geheugengroottes. De reeks omvat ook modellen met verschillende prestatiecapaciteiten en verhoogde functionaliteit, zoals ondersteuning voor programmeerbare coprocessormodules, overrides en een klok met batterijback-up. Wat de high-performance CPU's betreft, deze zijn gebaseerd op de nieuwste 386EX-processor.
Dit maakt snelle berekeningen en een hoge doorvoer mogelijk. Deze modules kunnen tot 4.096 I/O-punten verwerken en beginnen bij 32K geheugen en kunnen worden geprogrammeerd in een aantal standaardtalen.De IC693CPU360 is een high-performance CPU.
Technische specificaties
| Processorsnelheid: | 25 MHz |
| I/O-punten: | 2048 |
| Registergeheugen: | 240KBytes |
| Floating Point Math: | Ja |
| 32 BIT-systeem | |
| Processor: | 80386EX |
Technische informatie
CPU360 Catalogusnummer IC693CPU360
| CPU-type | CPU-module met één sleuf |
| Totaal aantal basisplaten per systeem | 8 (CPU-basisplaat + 7 uitbreidings- en/of externe) |
| Belasting vereist van voeding | 670 milliampère van +5 VDC-voeding |
| Processorsnelheid | 25 MegaHertz |
| Processortype | 80386EX |
| Bedrijfstemperatuur | 0 tot 60 graden C (32 tot 140 graden F) omgeving |
| Typische scantijd | 0,22 milliseconden per 1K logica (boolean contacten) |
| Gebruikersprogrammageheugen (maximaal) | Vanaf firmware Release 9.0, 240K Bytes. Opmerking: de werkelijke grootte van het beschikbare gebruikersprogrammageheugen is afhankelijk van de hoeveelheden die zijn geconfigureerd voor de configureerbare woordgeheugentypen %R, %AI en %AQ (zie hieronder). Voor firmware vóór Release 9.0 is de vaste grootte 80K bytes. |
| Discrete ingangspunten - %I | 2.048 |
| Discrete uitgangspunten - %Q | 2.048 |
| Discrete globaal geheugen - %G | 1.280 bits |
| Interne spoelen - %M | 4.096 bits |
| Uitgangsspoelen (tijdelijk) - %T | 256 bits |
| Systeemstatusverwijzingen - %S | 128 bits (%S, %SA, %SB, %SC - 32 bits elk) |
| Registergeheugen - %R | Vanaf firmware Release 9.0, configureerbaar in stappen van 128 woorden van 128 tot 16.384 woorden met Logicmaster en van 128 tot 32.640 woorden met Control versie 2.2. Voor firmware vóór Release 9.0 is de vaste grootte 9.999 woorden. |
| Analoge ingangen - %AI | Vanaf firmware Release 9.0, configureerbaar in stappen van 128 woorden van 128 tot 16.384 woorden met Logicmaster en van 128 tot 32.640 woorden met Control versie 2.2. Voor firmware vóór Release 9.0 is de vaste grootte 9.999 woorden. |
| Analoge uitgangen - %AQ | Vanaf firmware Release 9.0, configureerbaar in stappen van 128 woorden van 128 tot 16.384 woorden met Logicmaster en van 128 tot 32.640 woorden met Control versie 2.2. Voor firmware vóór Release 9.0 is de vaste grootte 9.999 woorden. |
| Systeemregisters (alleen voor referentietabelweergave; kan niet worden verwezen in logisch programma) | 28 woorden (%SR) |
| Timers/tellers | >2.000 |
| Shift registers | Ja |
| Ingebouwde seriële poorten | 1 (gebruikt connector op PLC-voeding). Ondersteunt SNP-slave- en SNP-X-slave-protocollen. Vereist CMM-module voor SNP/SNP-X-master, CCM- of RTU-slave-protocolondersteuning; PCM-module voor RTU-masterondersteuning. |
| Communicatie | LAN- Ondersteunt multidrop. Ondersteunt ook Ethernet, FIP, Profibus, GBC, GCM en GCM+ optiemodules. |
| Override | Ja |
| Klok met batterijback-up | Ja |
| Interrupts | Ja |
| Type geheugenopslag | RAM en Flash |
| PCM/CCM-compatibiliteit | Ja |
| Floating Point Math-ondersteuning | Ja, op firmware gebaseerd in firmware Release 9.0 en later. |
