GE FANUC IC693CMM311, Communicatie Co-processormodule, Reeks 90-30

GE FANUC IC693CMM311, Communicatie Co-processormodule, Reeks 90-30

Productomschrijving

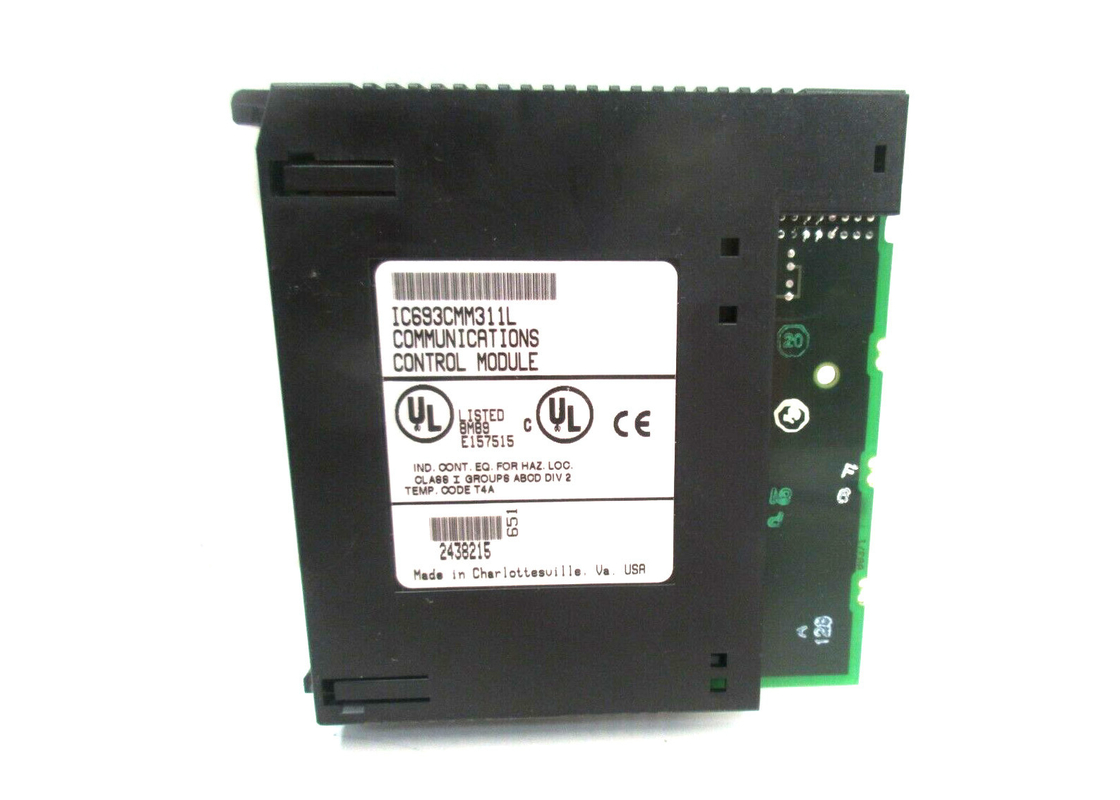

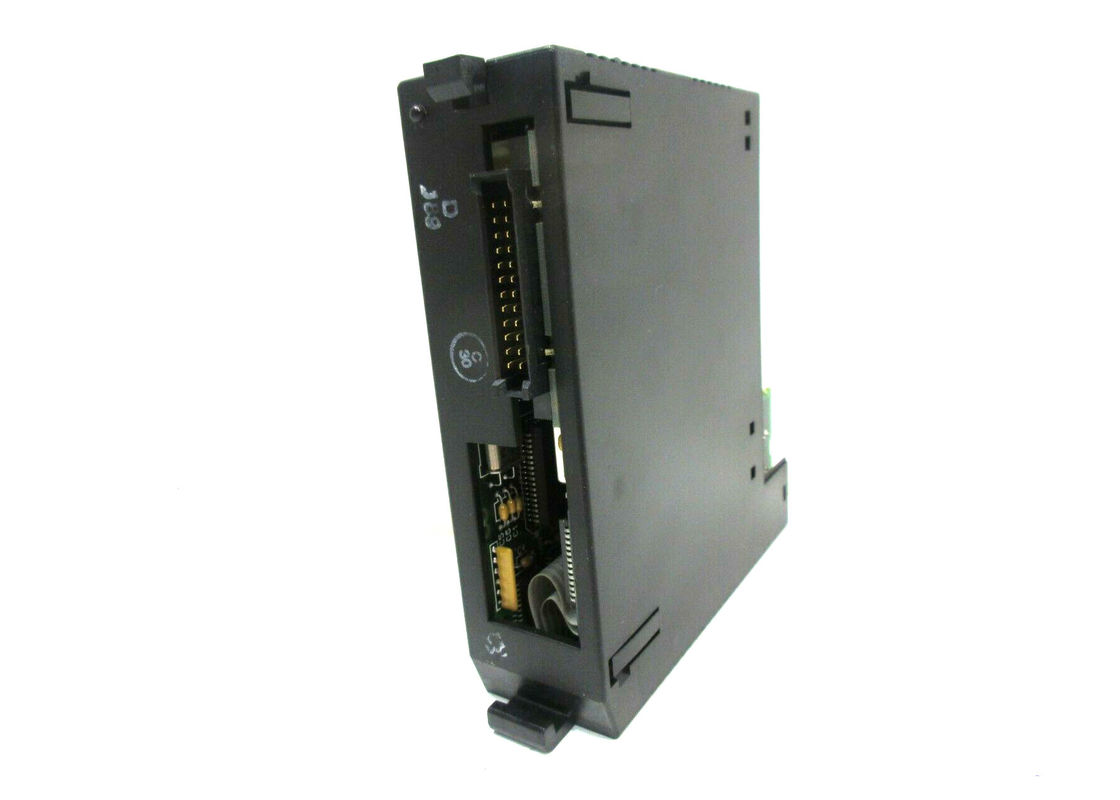

GE Fanuc IC693CMM311 is een Communicatie Co-processormodule. Deze component verstrekt een hoge prestatiesco-processor voor al Reeks 90-30 modulaire Cpu. Het kan niet met ingebedde Cpu worden gebruikt. Dit behandelt modellen 311, 313, of 323. Deze module steunt GE Fanuc CCM communicatie protocol, het SNP-protocol en de slaven communicatie het van RTU (Modbus) protocol. Het is mogelijk om de module te vormen die de configuratiesoftware gebruiken. Alternatief, kunnen de gebruikers voor een standaardopstelling opteren. Het heeft twee seriële poorten. Haven 1 steunt rs-232 toepassingen terwijl Haven 2 of rs-232 of rs-485 toepassingen steunt. Beide havens worden getelegrafeerd aan de enige schakelaar van de module. Om deze reden, is de module voorzien van een ykabel (IC693CBL305) om de twee havens te scheiden om bedrading gemakkelijker te maken.

Het is mogelijk om tot 4 Communicatie Co-processormodules in een systeem te gebruiken dat een cpu van 331 of hierboven heeft. Dit kan slechts via de cpu-grondplaat worden gedaan. In versies vóór 4,0, stelt deze module een speciaal geval voor wanneer beide havens als SNP-slavenapparaten worden gevormd. De identiteitskaart-waarde – 1 in een Cancel Datagramverzoek bij één van beide slavenapparaat wordt ontvangen zal omhoog beëindigen annulerend alle gevestigde Datagrammen op beide slavenapparaten binnen zelfde CMM die. Dit is verschillend van een CMM711-module, die geen die interactie tussen datagrammen heeft op de seriële poorten worden gevestigd. Versie 4.0 van IC693CMM311, die in Juli 1996 werd vrijgegeven, loste de kwestie op. Oudere versies van de module die dit probleem gelieve te hebben ons voor reparaties contacteren.

De Communicatie van GE Fanuc IC693CMM311 Co-processormodule werkt als een uitbreidingsbewerker die specifiek met de externe mededeling van de Reeks 90-30 modulaire Cpu, in het bijzonder met de 311, 313, of 323 modellen wordt belast. Enkele communicatie die protocollen door de Communicatie van GE Fanuc IC693CMM311 Co-processormodule zijn worden gesteund de protocollen van GE Fanuc CCM, van SNP, en van RTU Modbus. Seriële poort 2 kan mededeling ontvangen rs-232 of rs-485 zoals nodig. Een afzonderlijk verkochte ykabel (artikelnummer IC693CBL305) is nodig voor de verbinding van de rs-232 of rs-485 protocollen aangezien beide periodieke protocollen dezelfde verbindingshaven delen. Seriële poort 1 wordt uitsluitend gewijd aan rs-232 toepassingen. De werkende voltageclassificatie is 5 Volts van gelijkstroom en het wordt getrokken van PLC backplane, en de huidige classificatie is 400 milliamps.

De Communicatie van GE Fanuc IC693CMM311 Co-processormodule is eenvoudig om te vormen door de merkgebonden handbediende configuratiehulpmiddelen of de merkgebonden software op een personal computer met een PCI-kaart te gebruiken. De enige zichtbare indicator LEDs huidig op de communicatie co-processormodule is „MODULE O.K.“ leiden, en de status LEDs van beide seriële poorten. „MODULE O.K.“ leiden voor de Communicatie van GE Fanuc IC693CMM311 Co-processormodule zullen weg als de module niet in verrichting is zijn, zal het zijn wanneer de module correct werkt, en het zal houden opvlammend tijdens de macht-omhooggaande diagnostiek. Al noodzakelijke informatie wordt om de gemeenschappelijkste communicatie processen te controleren voorgeladen op het apparaat, zodat wordt geen extra aanpassing vereist om de module te krijgen onmiddellijk in gebruik na het uitpakken van het.

Technische Beschrijvingen
