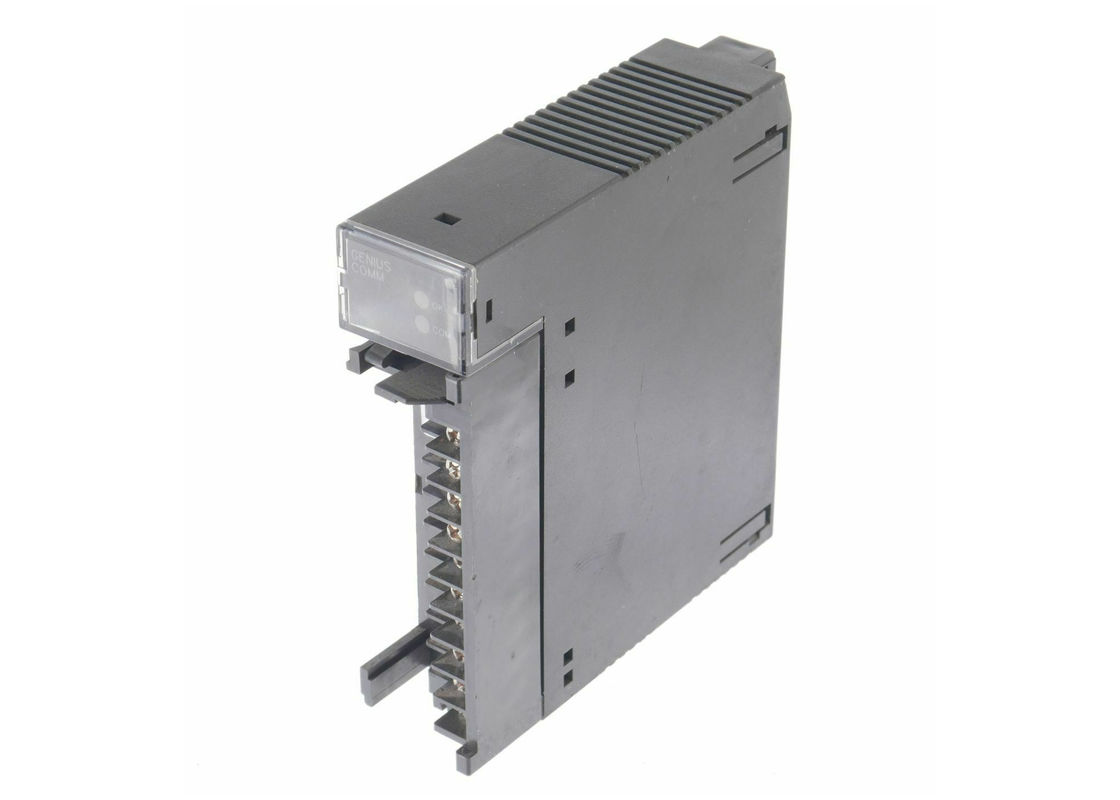

IC693CMM301 GE FANUC intelligente module voor de serie 90-30 PLC

IC693CMM301 GE FANUC Intelligent Module voor de Series 90-30 PLC

IC693CMM301 Productbeschrijving

De IC693CMM301 is een Genius Communications Module (GCM), een intelligent module voor de Series 90-30 PLC, die wereldwijde verbindingen biedt op een Genius communicatiebus tussen Series 90-30 PLC's en andere GE Fanuc PLC's. Met behulp van Genius buscontrollers kunnen Series 90-70, Series Six en Series Five PLC's eenvoudig communiceren. Er kunnen 0-32 apparaten op een Genius Bus worden aangesloten. De Genius bus wordt aangesloten op het terminalbord aan de voorkant van de GCM-module. De Genius communicatiemodule kan worden geplaatst op een CPU-baseplate van de Series 90-30, een uitbreidings-baseplate of een externe baseplate. Om de hoge prestaties van de IC693CMM301 te garanderen, moet de module op de CPU-baseplate worden geïnstalleerd. De Genius communicatiemodule kan voor vele toepassingen worden gebruikt, waaronder; het monitoren van gegevens door een industriële computer en groep-naar-groep communicatie tussen apparaten op de bus.

De IC693CMM301 Genius Communications bus maakt gebruik van een ruisvrij netwerk om snelle gegevensoverdracht van real-time besturingsgegevens te bieden. Series 90-30 PLC's kunnen met elkaar worden verbonden via een enkele Genius I/O seriële bus met behulp van standaard getwist paar, afgeschermde kabel, daisy-chained tussen apparaten, en aan beide uiteinden afgesloten. Het is belangrijk om de juiste kabel te gebruiken om een goede systeemprestatie te garanderen. Genius communicatiemodules hebben LED-indicatoren aan de voorkant. Bij normaal bedrijf is deze ingeschakeld om de bedrijfsstatus van de module weer te geven. OK geeft de status van de GBC-module aan, waarbij de LED oplicht wanneer de stroomcontrole is voltooid. COM toont de status van de Genius communicatiebus. Deze indicator blijft constant branden, wat aangeeft dat de bus goed werkt. In geval van een defecte bus knippert de indicator en gaat uiteindelijk uit, wat aangeeft dat er busfouten zijn en geen communicatie van de PLC. Er kunnen maximaal acht Enhanced Genius Communications Modules worden gebruikt in een Series 90-30 PLC-systeem. De hoeveelheid I/O-circuits die door een enkele Genius bus worden bediend, is afhankelijk van de verschillende soorten gebruikte I/O-apparaten en de hoeveelheid geheugenopslag in de CPU.

De GE Fanuc IC693CMM301 Genius Communications Module kan in totaal maximaal 32 bytes of 256 bits aan gegevens uitwisselen. Het is eenvoudig om de IC693CMM301 Genius Communications Module aan te sluiten op de backplane van de PLC die deze host. Deze module heeft geen jumpers of DIP-schakelaars, dus deze moet worden geconfigureerd met een handheld programmeur of met de juiste systeem programmeersoftware. Er zijn 2 LED's op de IC693CMM301 Genius Communications Module. De OK LED betekent dat de module zijn opstarttest heeft voltooid en doorstaan en dat deze correct functioneert. De COM LED betekent dat de module is geïnitialiseerd door een Series 90-30 GE PLC en dat de module buscommunicatie ontvangt. De COM LED blijft branden na een succesvolle opstart en gedurende de gehele werking, tenzij er een significant hoog aantal fouten is, wat ertoe zal leiden dat de COM LED knippert.

Technische Informatie
