Productbeschrijving

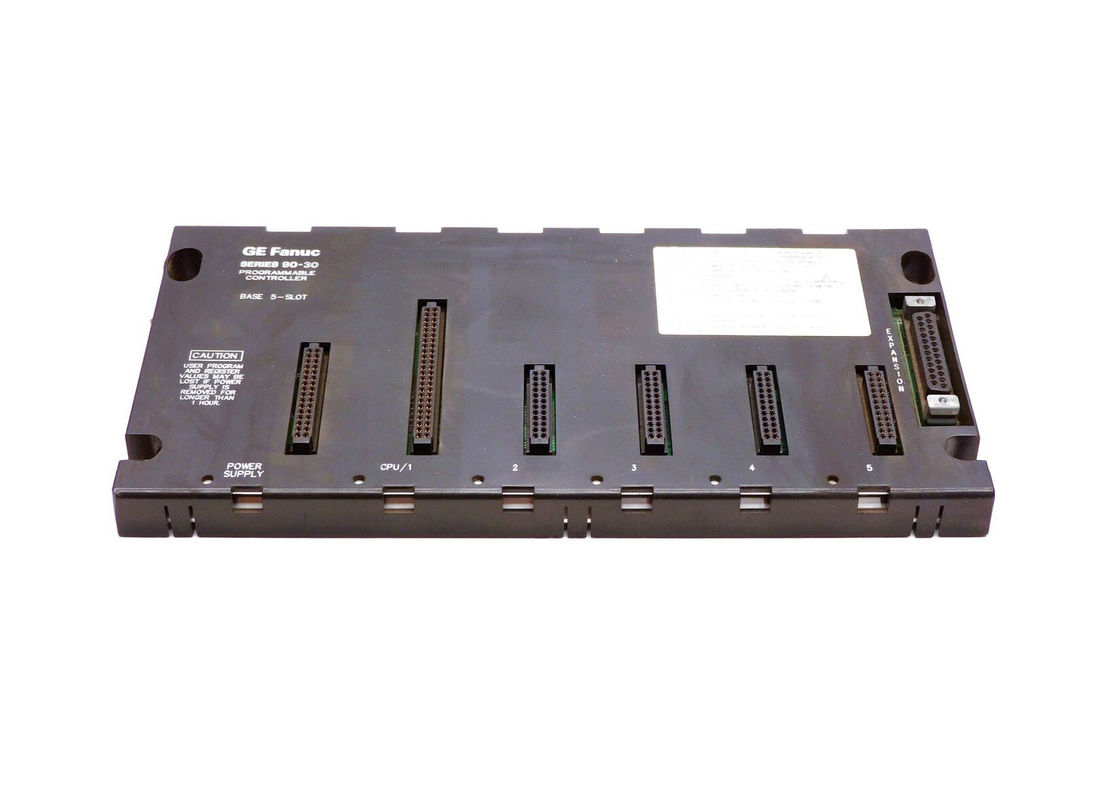

De GE Fanuc IC693CHS397 is een 5-slots modulaire CPU baseplate.
Om de basisplaat te bedienen, moeten gebruikers een voedingsmodule in de linker slot aansluiten.
Deze slot is uniek in grootte en type, omdat het alleen een voedingsmodule ondersteunt.
Deze slot is niet genummerd. In slot 1 moet een CPU of speciale optie module worden geïnstalleerd.
omdat het alleen een CPU-module of een speciale optie-module kan ondersteunen, bijvoorbeeld een FIP Remote I/O Scanner (IC693BEM330).
is gemarkeerd als CPU/1.
Voor alle slots met nummer 2 en hoger kunnen gebruikers optie- of I/O-modules installeren.Deze slots zijn van een unieke grootte en soort.
De modulaire CPU baseplate kan uitbreiding en externe baseplaten ondersteunen.Daarom, aan de rechterkant
Het is een 25-pin D-type, waarmee gebruikers zich kunnen aansluiten op een
Uitbreiding of afstandsbediening.
Als er extra functies gewenst zijn, kan de gebruiker ze aanpassen. Dit komt omdat de CPU modulair is. Dit stelt de gebruiker in staat om
vervangen of veranderen in een ander type.Voor elk systeem mag maximaal één CPU-basisplaat worden gebruikt.Eventuele aanvullende
Als standaard wordt een modulaire CPU-basisplaat zoals de IC693CHS397 altijd toegewezen Rack
Nummer 0.
Technische specificaties
| Modultype: |
CPU I/O-basis |
| Opsie van de basisplaat: |
Hoofd (met CPU-slot) |
| Afstand: |
N/A |
| Aantal slots: |
5 |
| Afmetingen: |
10.43 x 5,12 x 5,59 inch. |
| Gebruikte interne energie: |
270 mA @ 5 VDC |
Technische informatie
Modulaire CPU-basisplaten
• Een stroomvoorziening module moet worden aangesloten op de linker slot (die niet is genummerd) van deze basisplaten. De module.
• Een CPU-module (of een speciale optie-module) moet in slot 1 van deze basisplaten worden geïnstalleerd.Slot 1 is een uniek formaat en type dat alleen een CPU-module of een speciale optie-module ondersteunt, zoals de FIP Remote I/O Scanner (IC693BEM330)Slot 1 is gelabeld: CPU/1.
• Slots met nummer 2 en hoger zijn van een unieke grootte en soort die alleen I/O of Option ondersteunt modules.
• Uitbreidings- en Remote-basisplaten worden ondersteund, dus een 25-pinnige D-type vrouwelijke uitbreidingsconnector bevindt zich aan de rechterkant van de basisplaat voor aansluiting op een uitbreidings- of Remote-basisplaat.
• Aangezien de CPU modulair is, kan deze worden vervangen of veranderd in een ander type als er extra functies zijn Gewenst.
• Als er meer dan één basisplaat wordt gebruikt in een a. systeem, De aanvullend een moet zijn ofwel Uitbreiding of Afstandsbediening - Dat is het.
• Een modulair CPU basisplaat is altijd toegewezen, door standaard, Deeltjes Aantal 0.
