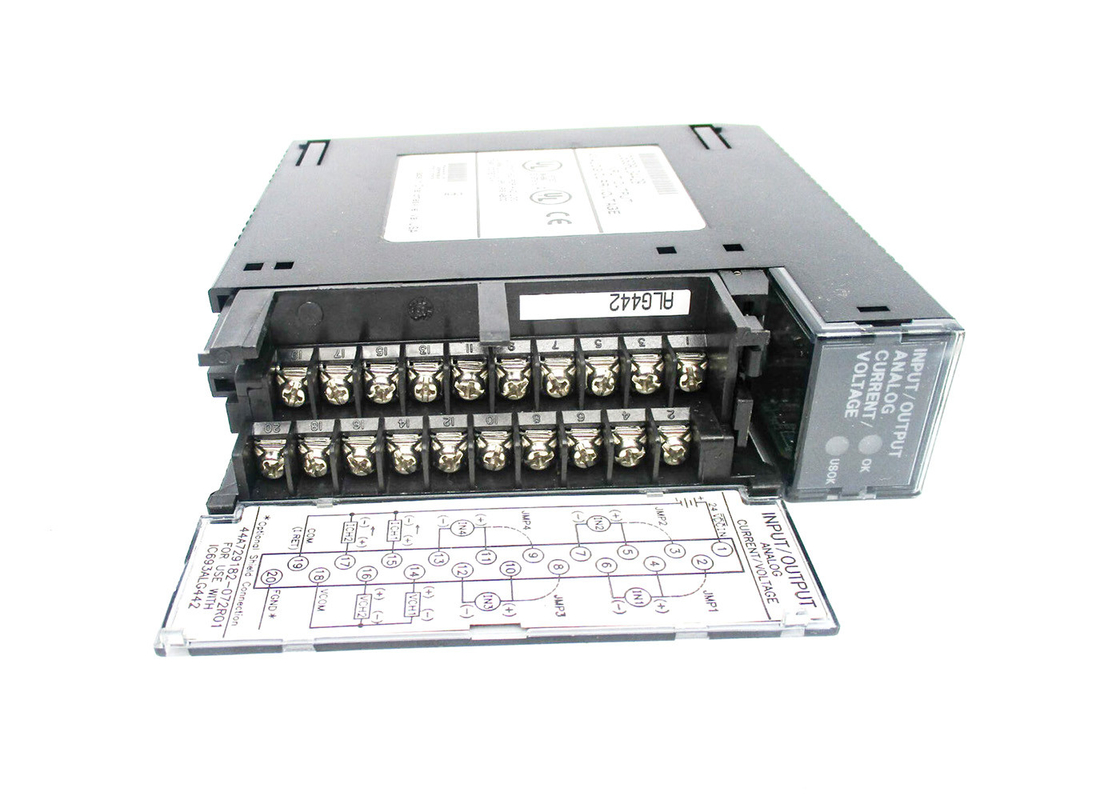

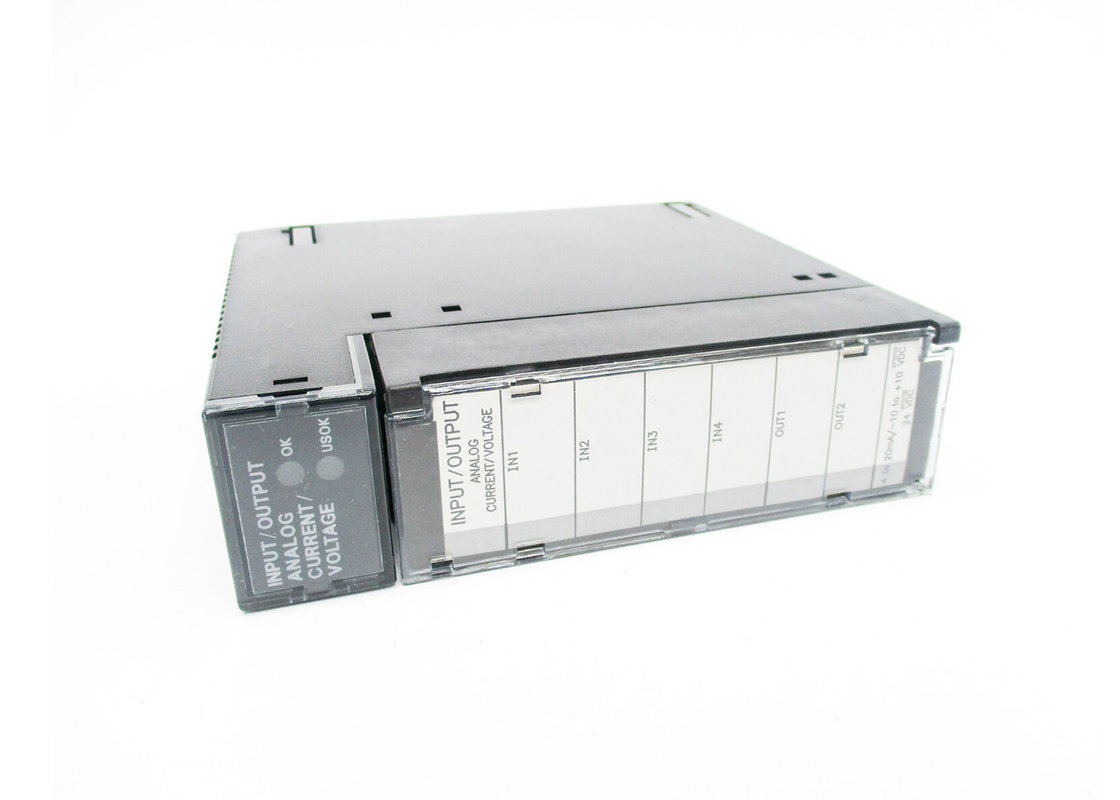

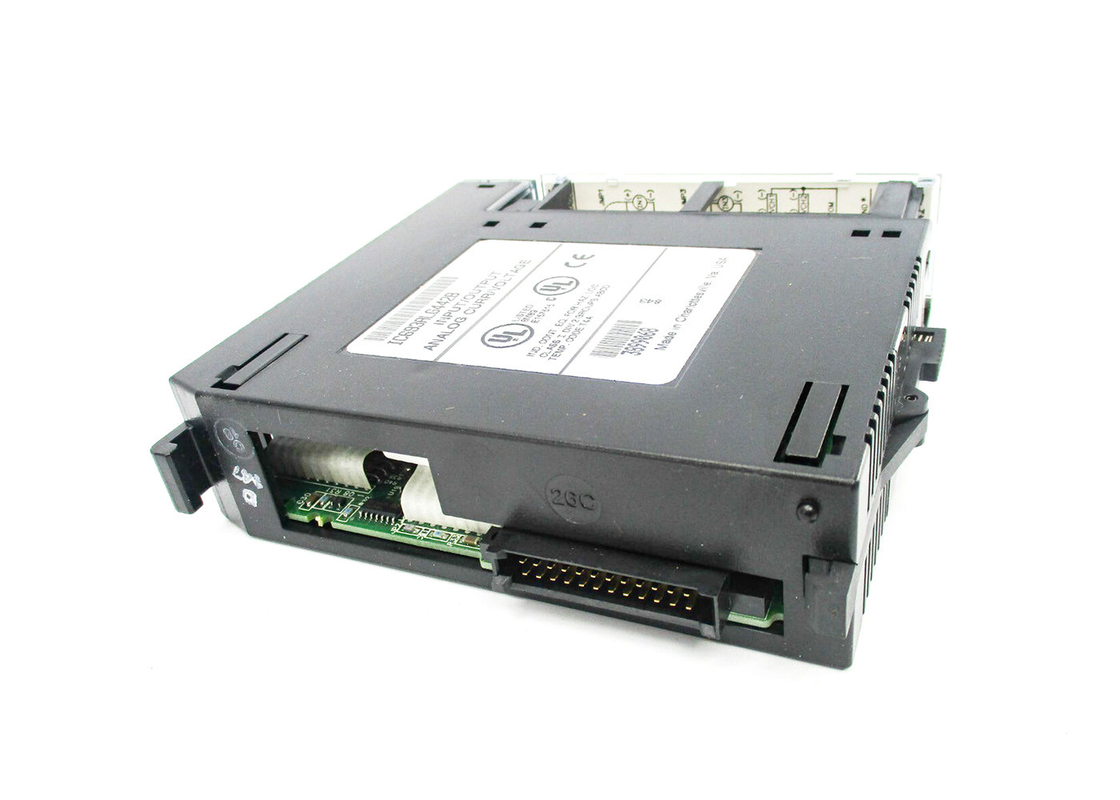

De analoge I/O module van GE FANUC IC693ALG442, reeks 90-30 PLC systemen
Productdetails:
| Plaats van herkomst: | De V.S. |
| Merknaam: | GE |
| Modelnummer: | IC693ALG442 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Nieuw in originele doos |
| Levertijd: | 5-8 het werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100 |
|
Gedetailleerde informatie |
|||
| Merk: | GE Fanuc | Model: | IC693ALG442 |
|---|---|---|---|
| Serie: | Serie 90-30 | Producttype: | Combinatiemodule |
| Aantal kanalen: | 6 | Aantal uitgangen: | 2 |
| Aantal ingangen: | 4 | Aantal Terminals van het Schakelaarblok: | 20 |
| Nominale spanning: | 24 volts van gelijkstroom | Uitgangsstroom: | 0 tot 20 milliamps, 4 tot 20 milliamps |
| Markeren: | 30VDC programmeerbaar Logicacontrolemechanisme,150Hz de Module van de inputsimulator,250Ohms analoge Huidige Inputmodule |
||
Productomschrijving
GE FANUC IC693ALG442 analoge I/O-module, serie 90-30 PLC-systemen
Productbeschrijving
De GE Fanuc IC693ALG442 is een analoge I/O-module van de GE Fanuc serie 90-30 PLC-systemen. Het heeft vier ingangs- en twee uitgangskanalen. De voeding voor deze module is de typische +5VDC-voeding van de CPU met een maximale stroom van 95mA en een externe voeding gecombineerd. De externe voeding voor deze module heeft een typische waarde van 24 VDC, maar kan variëren van 20 tot 30 VDC. Waarschuwing: Het aansluiten van deze module op een basisplaat terwijl de stroom is ingeschakeld, is gevaarlijk en kan de componenten van het systeem beschadigen. Deze module moet worden geïnstalleerd in een metalen behuizing met externe bedrading.
Er zijn zes soorten I/O-modules voor serie 90-30 van GE Fanuc PLC's. Dit zijn discrete of analoge modules. Over het algemeen kunnen analoge modules alleen van het type analoge ingang zijn, alleen analoge uitgang, of een combinatie van ingangs- en uitgangskanalen hebben. Dit type module is gecombineerde input/output. Gegevens binnen %AI en %AQ registreren analoge waarden die door de PLC worden gebruikt. Het aantal modules dat op een systeem kan worden geïnstalleerd, hangt af van de beschikbare %AI-, %AQ- en %I-verwijzingen. Deze verwijzingen zijn verschillend voor elk CPU-type.De GE Fanuc IC693ALG442 analoge I/O-module voorziet de PLC van een reeks statusinformatie, inclusief de gezondheid van de module, detectie van een open draad of overbelasting in de uitgangsmodus, zeer lage of hoge status van ingangskanalen en de status van de stroomvoorziening van de module.
Technische specificaties
| Aantal kanalen: | Uitgang: 2 single-ended; Ingang: 4 differentieel |
| Voltage-uitgangsbereik: | 0 tot +10V (unipolair) of -10 tot +10V (bipolair) |
| Stroomuitgangsbereik: | 0 tot 20 mA of 4 tot 20 mA |
| Vernieuwingsfrequentie: | 4 msec (alle kanalen) |
| Max. uitgangsbelasting: | 5 mA |
| Stroomverbruik: | 95 mA van +5 V bus of 129 mA van +24 V gebruikersvoeding |
Technische informatie
| Stroomvereisten | |
| Extern voedingsspanningsbereik | 20 tot 30 VDC (24 VDC typisch) |
| Voedingsspanningsverhouding |
Stroom: 5 μA/V (typisch), 10 μA/V (maximaal) Spanning: 25 mV/V (typisch), 50 mV/V (maximaal) (Gemeten door VUSER te variëren van 24 VDC tot 30 VDC) |
| Rimpelspanning | 10% |
| Stroomverbruik | 95 mA van interne +5 VDC-voeding, 150 mA van externe +24 VDC-voeding |
| Vernieuwingsfrequentie | Vernieuwingsfrequentie: 3 ms |
| Isolatie, veld naar backplane (optisch) en naar frame-aarde | 250 VAC continu; 1500 VAC gedurende 1 minuut |
| Analoge uitgangen | Twee, single-ended |
| Analoge stroomuitgang | |
| Uitgangsbereiken | 0 tot 20 mA, 4 tot 20 mA |
| Resolutie |
0 tot 20 mA: 0,6 μA (1 LSB = 0,6 μA) 4 tot 20 mA: 0,5 μA (1 LSB = 0,5 μA) |
| Absolute nauwkeurigheid1,5 |
±0,1% van de volledige schaal @ 25°C (77°F), typisch ±0,25% van de volledige schaal @ 25°C (77°F), maximaal ±0,5% van de volledige schaal over het bedrijfstemperatuurbereik (maximaal) |
| Maximale compliance-spanning | VUSER –3 V (minimaal) tot VUSER (maximaal) |
| Gebruikersbelasting | USER = 20 V, maximaal 1350Ω bij VUSER = 30 V) |
| Uitgangsbelastingscapaciteit | 2000 pF (maximaal) |
| Uitgangsbelastingsinductie | 1 H (maximaal) |
| Analoge spanningsuitgang | |
| Uitgangsbereiken | -10 tot +10 V (bipolair), 0 tot +10 V (unipolair) |
| Resolutie |
–10 V tot +10 V: 0,3125 mV (1 LSB = 0,3125 mV) 0 tot +10 V: 0,3125 mV (1 LSB = 0,3125 mV) |
| Absolute nauwkeurigheid2,5 |
±0,25% van de volledige schaal @ 25°C (77°F), typisch ±0,5% van de volledige schaal @ 25°C (77°F), maximaal ±1,0% van de volledige schaal over het bedrijfstemperatuurbereik (maximaal) |
| Uitgangsbelasting | 5 mA (2 K Ohm minimale weerstand) |
| Uitgangsbelastingscapaciteit | 1 μF (maximale capaciteit) |
| Analoge ingangen | Vier, differentieel |
| Analoge stroomingang | |
| Ingangsbereiken | 0 tot 20 mA, 4 tot 20 mA, 4 tot 20 mA Enhanced |
| Resolutie | 5 μA (1 LSB = 5 μA) |
| Absolute nauwkeurigheid3, |
± 0,25% van de volledige schaal @25°C (77°F) ±0,5% van de volledige schaal over het gespecificeerde bedrijfstemperatuurbereik |
| Lineariteit | <1 LSB |
| Common mode spanning | 200 VDC (maximaal) |
| Common mode rejectie | >70 dB bij DC; >70 dB bij 60 Hz |
| Cross-channel rejectie | >70 dB van DC tot 1 kHz |
| Ingangsimpedantie | 250 Ω |
| Ingangsfilterrespons | 38 Hz |
