Module van de Reeks 90-30 RX3i de Analoge Huidige Input van GE FANUC IC693ALG223 PACSystems

GE FANUC IC693ALG223 PACSystems Series 90-30 RX3i Analoge Stroomingangsmodule

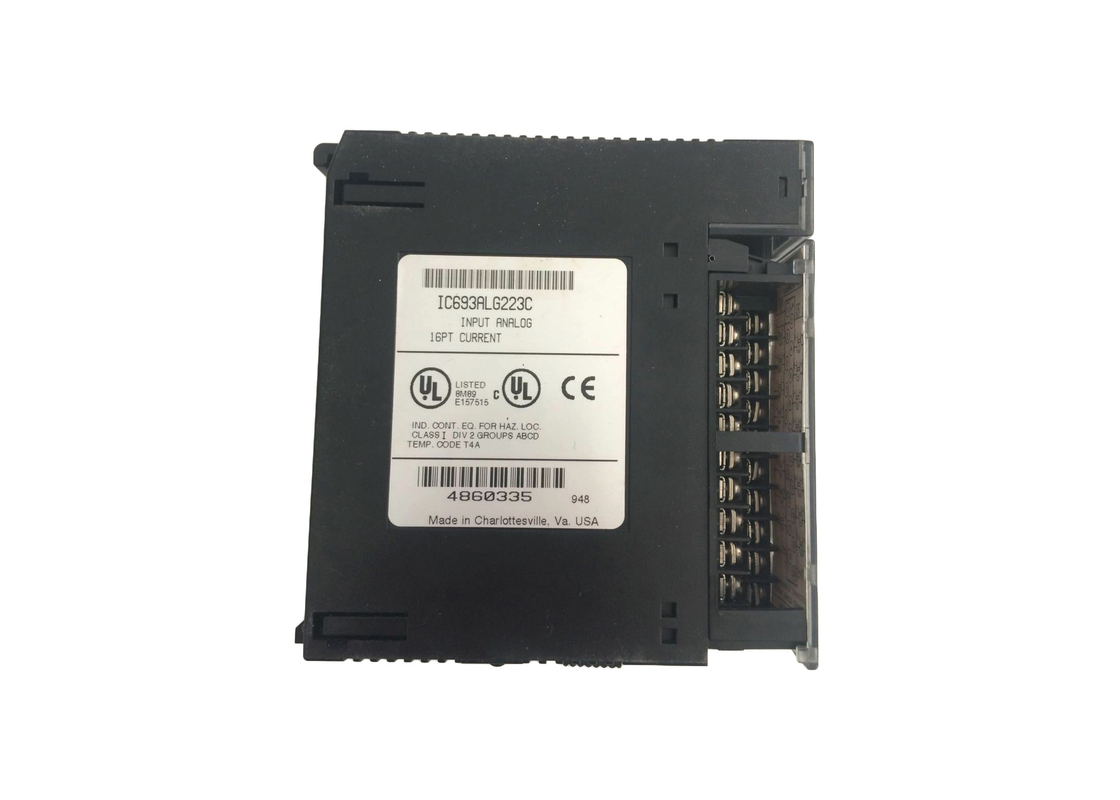

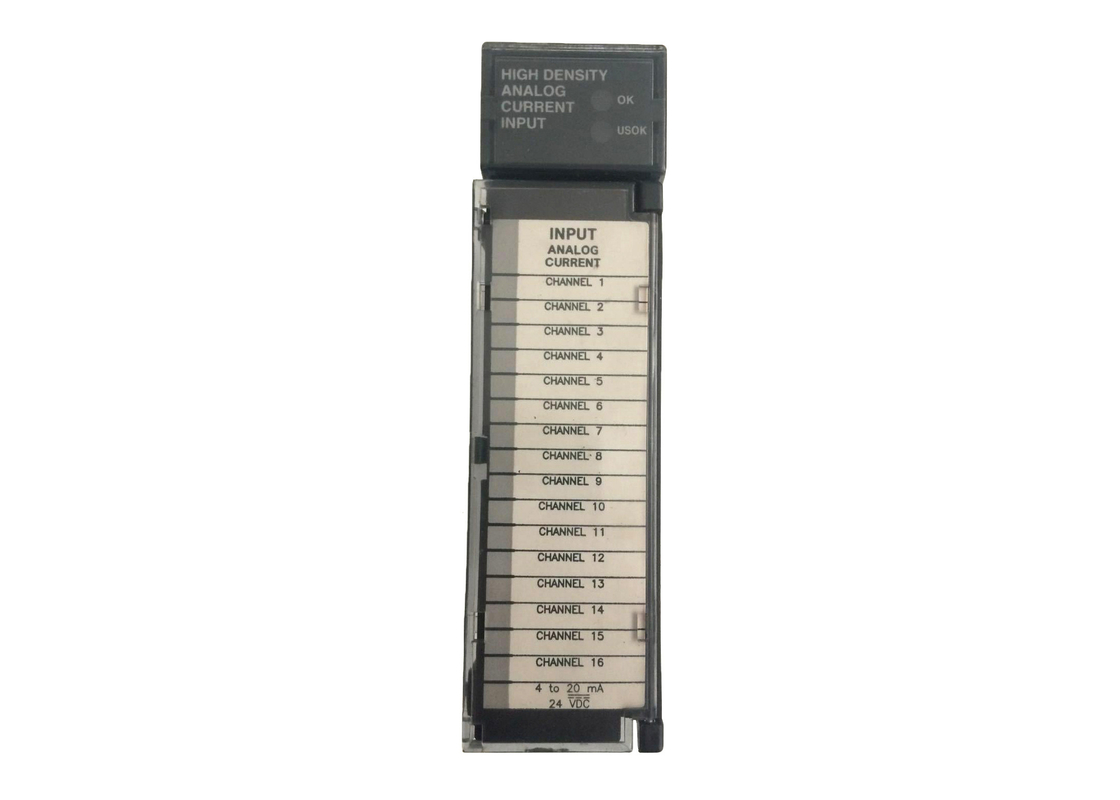

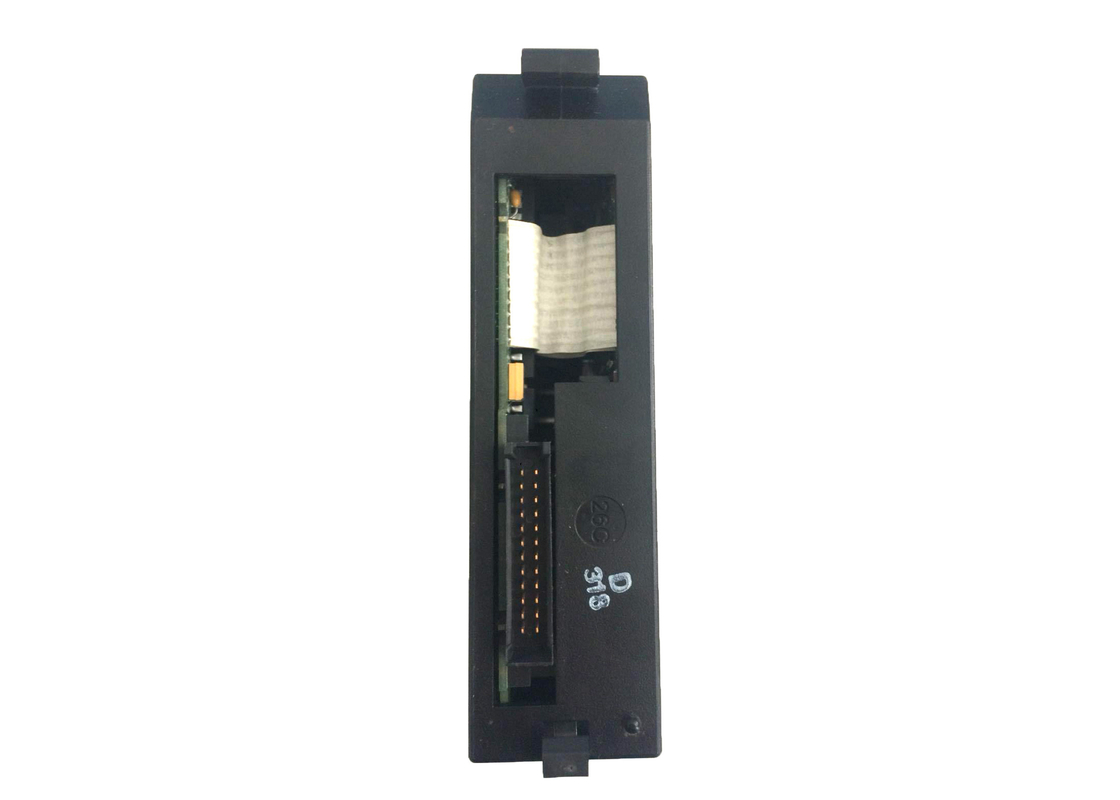

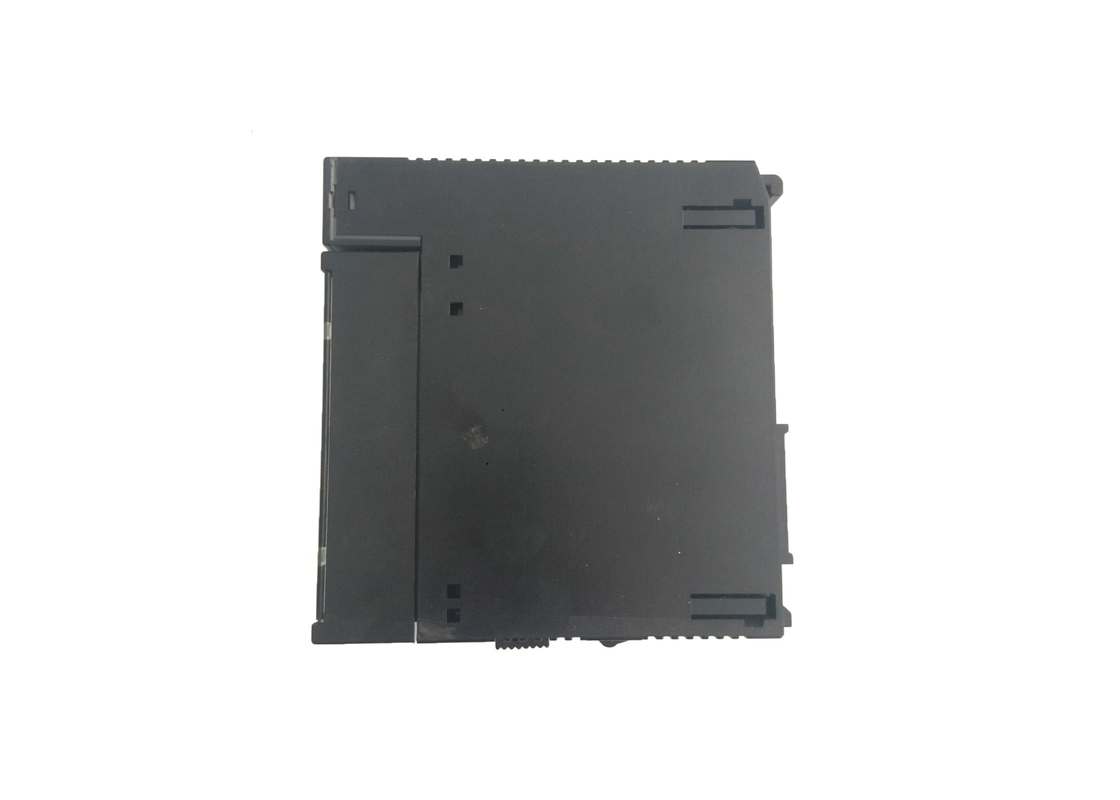

Productbeschrijving van  IC693ALG223

IC693ALG223 is een PACSystems Series 90-30 RX3i Analoge Stroomingangsmodule die 16 kanalen biedt.De 16 afzonderlijke en single-ended kanalen van de module kunnen worden geconfigureerd voor elk van de volgende drie bereiken: 4 tot 20 mA, 0 tot 20 mA of 4 tot 20 mA Enhanced. Zowel hoge als lage alarmen zijn verkrijgbaar voor elk bereik. In het uitgebreide bereik kan de IC693ALG223-module worden ingesteld met een lage alarmgrens om de ingangsstroom te detecteren met open draad foutdetectie in de 4 tot 20 mA-toepassingen; hoge alarmmeldingen kunnen ook door de gebruiker worden ingesteld. Bovendien rapporteert deze module de status, inclusief de voeding, aan de CPU. IC693ALG223 kan worden gebruikt in elke I/O-sleuf die een seriële connector biedt in het RX3i- of Series 90-30-systeem.

Specifiek voor de IC693ALG223 module, wordt 120 mA van een 5 VDC-bus op de controller-backplane verbruikt. Dit heeft ook een 65 mA plus stroomlus nodig van een +24 VDC-voeding die door de gebruiker wordt geleverd. Een updatesnelheid van 6 ms is standaard met een isolatie van 250 VAC continu of 1500 VAC gedurende één minuut. Bij het scannen van actieve kanalen wordt het aantal te scannen kanalen in seriële volgorde voltooid. Analoge waarden worden geschaald over het gehele bereik van de converter, waarbij de fabrieks kalibratie de analoge waarde per bit aanpast. RX3i-racks ondersteunen upgrades naar de firmware die aan deze module is gekoppeld, maar dit omvat geen 90-30-racks. De IC693ALG223 is ook uitgerust met LED-statuslampjes die AAN, UIT en FAIL uitzenden om de gebruiker te helpen bij de bediening en probleemoplossing.

De IC693ALG223-module is een 16-kanaals analoge stroomingangsmodule, vervaardigd door GE Fanuc als onderdeel van de Series 90-30-productlijn. Deze module wordt geleverd met 16 single-ended ingangskanalen die zijn ontworpen om te converteren tussen verschillende ondersteunde stroombereiken of om de analoge signalen om te zetten in digitale PLC-signalen. De module heeft een isolatiespanning van 1500 Volt tussen de veldzijde en de logische zijde, en dit helpt om aardlussen binnen de communicatielijnen te elimineren. De GE Fanuc IC693ALG223 Analoge Stroomingangsmodule biedt 3 ingangsstroombereiken, namelijk 4 tot 20 milliampère, 0 tot 20 milliampère en 4 tot 20 milliampère. Deze eenheid is getest en ontworpen om te werken met de GE Series 90-30 PLC's en werkt op een nominale stroom van 65 milliampère bij 24 Volt DC spanning van de externe voeding die het systeem van lusstromen voorziet.

De GE Fanuc IC693ALG223 16-kanaals analoge ingangsmodule wordt geleverd met een ingangsfilterresponsfrequentie van 200 Hertz en een ingangsweerstand van 250 Ohm. Het totale aantal analoge stroomingangen dat in het systeem kan worden geïnstalleerd, is 4 samen met de 323, 313 en 311 CPU's, en 8 analoge stroomingangen kunnen worden geïnstalleerd met de 331 CPU, en 12 ingangen kunnen worden geïnstalleerd met de 341 en 340 CPU's. Deze eenheid wordt geleverd met een hoog niveau van resolutie en nauwkeurigheid dat helpt bij het omgaan met analoge signalen die zeer gevoelig zijn. De module ontvangt ook analoge ingangen van een breed scala aan sensoren, zoals de niveausensoren, temperatuursensoren en flowsensoren. Om de benodigde nauwkeurigheid te bereiken, hebben de ingangskanalen van de IC693ALG223 analoge ingangsmodule een resolutie van 4 microampère bij 4 tot 20 milliampère stroom en een resolutie van 5 microampère bij 0 tot 20 milliampère.

Technische informatie van  IC693ALG223
