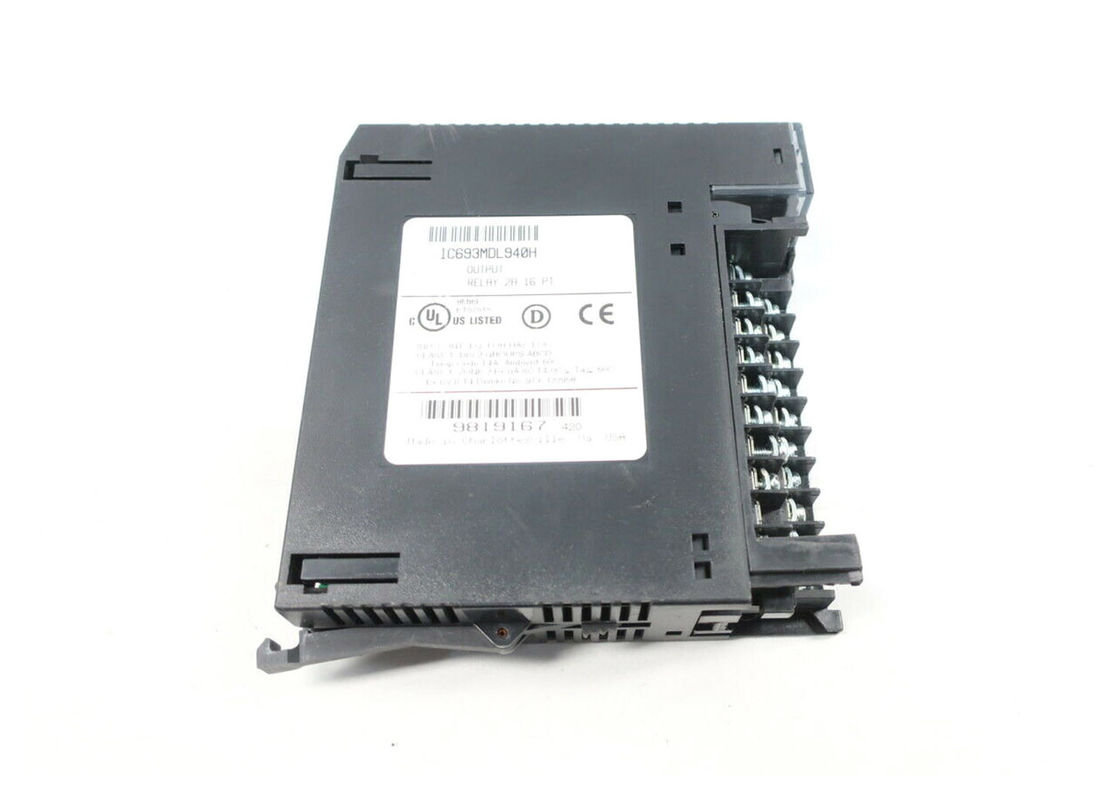

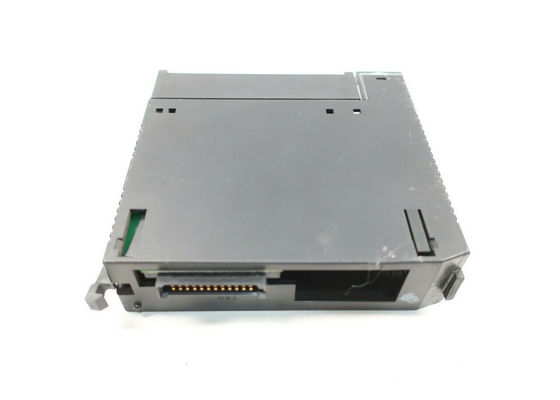

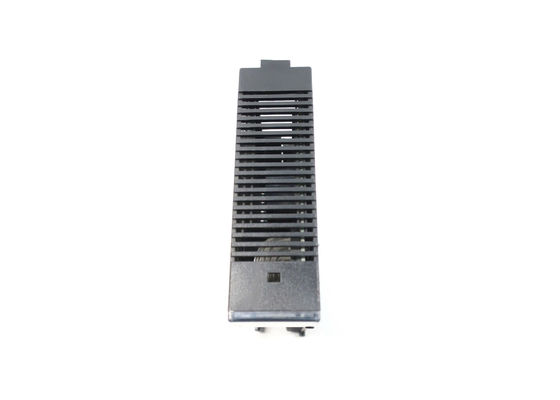

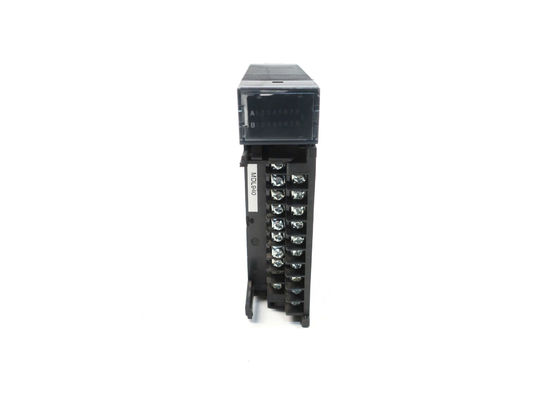

IC693MDL940 outputmodule, voltagewaaier van 5V aan 30V gelijkstroom, frequentiegebied van 50Hz aan 60Hz
Productdetails:
| Plaats van herkomst: | De V.S. |
| Merknaam: | GE |
| Modelnummer: | IC693MDL940 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Nieuw in originele doos |
| Levertijd: | 5-8 het werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100 |
|
Gedetailleerde informatie |
|||
| Merk: | Ge | Model: | IC693MDL940 |
|---|---|---|---|
| Oorsprong: | VS | Serie: | Serie 90-30 |
| Producttype: | De Module van de relaisoutput | Spanning: | 120/240 volt AC |
| Relais: | 2 ampèren | Temperatuur: | 0-60 graden Celsius |
| Isolatie: | 1500 Volts | Maximale belasting: | 4 ampèren maximum |
| On/Off Reactie: | 15 milliseconden | Aanvankelijke Machtsconsumptie: | 7 milliamps |
| Markeren: | 30VDC programmeerbaar Logicacontrolemechanisme,150Hz de Module van de inputsimulator,250Ohms analoge Huidige Inputmodule |
||
Productomschrijving
IC693MDL940 uitgangsmodule, spanningsbereik van 5V tot 30V DC, frequentiebereik van 50Hz tot 60Hz
Technische informatie
| Nominale spanning | 24 volt gelijkstroom, 120/240 VAC (nominaal - zie de volgende tabel voor uitzonderingen) |
| Werkspanning |
5 tot en met 30 volt gelijkstroom 5 tot 250 VAC, 50/60 Hz |
| Uitgangen per module | 16 (vier groepen van elk vier uitgangen) |
| Isolatie: | |
| Veld naar achtergrond en naar grond |
250 VAC continu; 1500 VAC gedurende 1 minuut |
| Punt tot punt | 250 VAC continu; 1500 VAC gedurende 1 minuut |
| Maximale belasting |
2 ampère maximum voor de piloot per uitgang 4 ampère maximum per gemeenschappelijke Maximaal 16 ampère per module |
| Minimumbelasting | 10 mA |
| Maximaal inbrengen | 5 ampère |
| Tijd om te reageren | Maximaal 15 ms1 |
| Reactietijd uitgeschakeld | Maximaal 15 ms1 |
| Energieverbruik, alle uitgangen aan | 7mA van 5 volt bus op achtergrond 135mA van relais 24V bus op achtergrond |
| 1 Wanneer deze module wordt gebruikt met gelijkstroomvoeding IC695PSD040 of PSD140,Er moeten speciale voorzorgsmaatregelen worden genomen omdat storingen in de bronspanning door deze module worden waargenomen en relaisstoringen kunnen veroorzaken.. | |
Over.
De IC693MDL940-module is een door GE Fanuc geproduceerde relais-uitgangsmodule.Het is een serie 90-30 module die wordt gebruikt voor het controleren van de output belastingenHet heeft een uitgangsschakelcapaciteit van 2 Amps relaisstroom. Er zijn 4 groepen van elk 4 uitgangspunten. Elk van deze 4 groepen heeft een gemeenschappelijke uitgangsspanning.Deze industriële relais-eenheid bedient een breed scala aan laadtoestellen, waaronder magnetronenDe IC693MDL940-module is in staat om 15 bits van de uitvoergegevens van de hostcontroller-CPU te verwerken.Het kan worden geconfigureerd door gebruik te maken van de Proficy Machine Edition configuratie softwareHet relaiscircuit wordt aangedreven door een 24 volt gelijkstroombron.
De IC693MDL940-module is compact van formaat en heeft een kleine omvang.De maximale werktemperatuur mag bij regelmatige werking niet hoger zijn dan 60 graden CelsiusDe IC693MDL940-module wordt geleverd met 1500 volt isolatie tussen de veldzijde en de logicazijde en 500 volt isolatie tussen de groepen.De relais-uitgangsmodule kan een maximale belasting van 4 ampere maximale stroom per gemeenschappelijkeDe minimale totale belastingstroom is 10 ampère en de maximale inrushstroom is 5 ampère.Het oorspronkelijke vermogenverbruik van de module is 7 milliampere met 5 volt gelijkstroomspanning van de bus op het achtervlak, en het is 135 milliampere met 24 volt DC spanning van de bus op de achtergrond.
- Vraag: wat is een IC693MDL940?De IC693MDL940 is een 2 Amp Relay Output-module voor de GE Fanuc Series 90-30. Het biedt 16 normaal open relaiscircuits voor het regelen van de door de gebruiker geleverde uitgangsbelastingen.
- Vraag:Wat is de uitgangsschakelcapaciteit voor elk circuit?Antwoord:Twee ampère.
- Vraag:Wat kunnen de relais-uitgangen controleren?Antwoord:Ze kunnen motorstarters, magnetronen en indicatoren bedienen.
- Vraag:Wat voor stroom gebruikt de IC693MDL940?Antwoord:Het vermogen om IC693MDL940 te bedienen moet door de gebruiker worden geleverd en moet van wisselstroom of gelijkstroom zijn.
- Vraag:Zijn er zekeringen op deze module?Antwoord:- Nee, niet echt.
- Vraag:Wat is de nominale spanning voor IC693MDL940?Antwoord:24 volt DC of 120/240 volt AC
- Vraag:Wat is de werkspanning voor IC693MDL940?Antwoord:5 tot en met 30 volt DC of 5 tot en met 250 volt AC, 50/60 Hz
- Vraag:Wat moet ik doen als mijn IC693MDL940 niet goed werkt?Antwoord:Het product kanreparatieals uw IC693MDL940 niet goed werkt,
Voor meer informatie over de IC693MDL940 Relay OutputModule van de GE 90-30-serie, zie de handleiding van het gegevensblad.
