Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Productnaam: | Uitvoermodule | Modelleer nr.: | DO820 |
---|---|---|---|
Artikelaantal: | 3BSE008514R1 | Signaalspecificatie: | 230 V a.c./D.C. (5 - 250 V a.c. /d.c.), 3 A |
Aantal kanalen: | 8 kanalen | Signaaltype: | (NO) relais |
Type: | Analoge uitgang | Werktuigkundigen: | S800 |
Hoog licht: | plc i o modules,ethernet de module van I o |

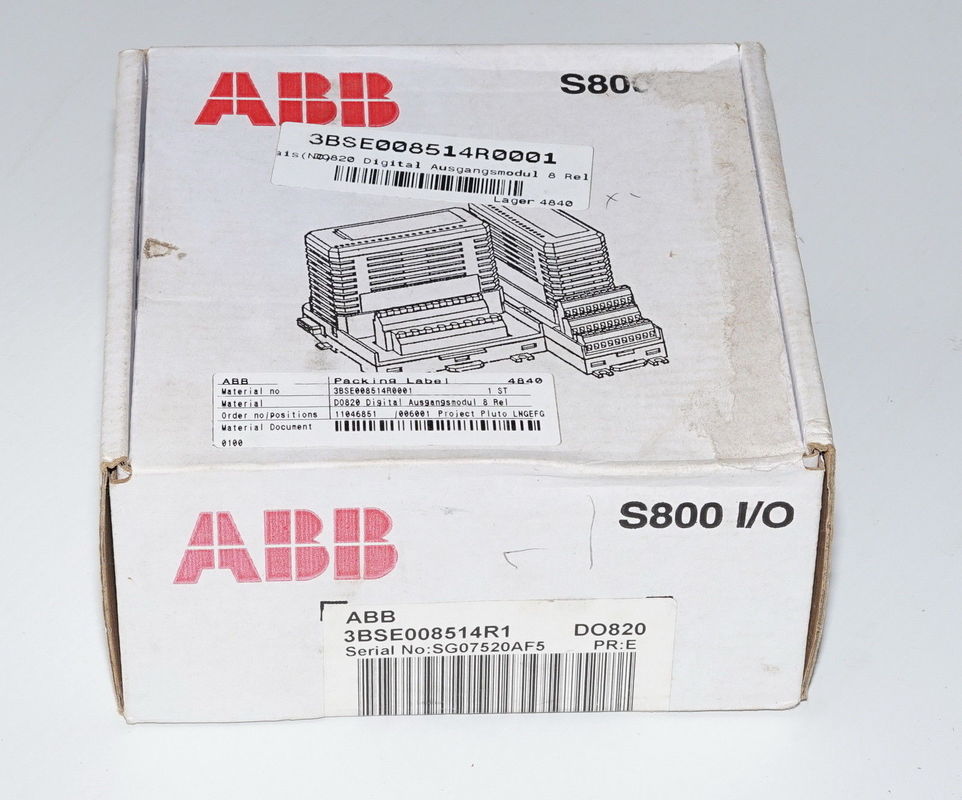

VAN DE DE OUTPUTmodule VAN ABB S800 I/O 3BSE008514R1 DO820 DIGITALE VERZEGELDE HET RELAISfabriek
Beschrijving van DO820
DO820 is 8 kanaliseert 230 van de het relais (NO) output van V a.c. module /d.c. voor S800 I/O. Het maximumoutputvoltage is 250 V a.c. /d.c. en de maximum ononderbroken outputstroom is 3 A. Alle output is individueel geïsoleerd. Elk outputkanaal bestaat uit optische isolatiebarrière, de aanwijzings LEIDENE van de outputstaat, van de relaisbestuurder, van het relais en EMC beschermingscomponenten. De het voltagesupervisie van de relaislevering, uit 24 die V wordt afgeleid op ModuleBus worden verdeeld, geeft een foutensignaal als het voltage, en de Waarschuwings LEIDENE inschakelen dat verdwijnt. Het foutensignaal kan door ModuleBus worden gelezen. Deze supervisie kan toe:late/met een parameter worden onbruikbaar gemaakt.
Algemene Informatie
Type | Digitale Output |
Signaalspecificatie | 230 V a.c./D.C. (5 - 250 V a.c. /d.c.), 3 A |
Artikelaantal | 3BSE008514R1 |
Aantal kanalen | 8 |
Signaaltype | (NO) relais |
HERT | Nr |
SOE | Nr |
Overtolligheid | Nr |
Zeer integer | Nr |
Intrinsieke veiligheid | Nr |
Werktuigkundigen | S800 |
Gedetailleerde gegevens
Isolatie | Individueel geïsoleerd, kanaal-aan-kanaal en om gemeenschappelijk te omcirkelen |
Het huidige beperken | Kan huidig zijn beperkt door MTU |
Maximumgebiedskabellengte | 600 meters (656 yards) |
De nauwkeurigheid van de gebeurtenisopname | -0 Mej. Mej./+1,3 |
Geschat isolatievoltage | 250 V |
Diëlektrisch testvoltage | 2000 V a.c. |
Machtsdissipatie | Type. 2.9 W |
Huidige consumptie +5 V Modulebus | 60 mA |
Huidige consumptie +24 V Modulebus | 140 mA |
Huidige consumptie +24 externe V | 0 |
Diagnostiek
Voorled's | F (ault), R (de V.N.), W (het arning), O (SP), kanaliseert Status 1-8 |
Supervisie | 24/12 V-de convertormonitor van de Relaismacht |
Statusaanwijzing van supervisie | Modulefout, Modulewaarschuwing, Kanaalfout |
I/O Modules
AI801 | AI810 | AI815 | AI820 | AI825 |
AI830A | AI835A | AI843 | AI845 | AI880A |
AI890 | AI893 | AI895 | AO801 | AO810V2 |
AO815 | AO820 | AO845A | AO890 | AO895 |
DI801 | DI802 | DI803 | DI810 | DI811 |
DI814 | DI818 | DI820 | DI821 | DI825 |
DI828 | DI830 | DI831 | DI840 | DI880 |
DI890 | DO801 | DO802 | DO810 | DO814 |
DO815 | DO818 | DO820 | DO821 | DO828 |
DO840 | DO880 | DO890 | DP820 | DP840 |
Eigenschappen en voordelen
Compability
Gebruik met MTU | TU811, TU813, TU831, TU836, TU837, TU851 |
Het sluitencode | ADVERTENTIE |
Afmetingen
Hoogte | 119 mm (4,7“) |
Breedte | 45 mm (1,77“) |
Diepte | 102 mm (4,01“), 111 mm (4,37“) met inbegrip van schakelaar |
Gewicht | 0,23 kg (0,5 pond.) |
