Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Categorie: | Input-output Module | Geef opdracht tot Nr.: | 3BSE036456R1 |
|---|---|---|---|
| Signaalspecificatie: | -20. +20 mA, 0(4). .20 mA, -10. +10 V, 0(2). .10V | inputimpedantie: | 10 MΩ (invoerspanning) 50 Ω (invoerstroom) |
| Onder/over bereik: | ± 15% | Invoerfilter (stijgingstijd 0-90%): | 115 ms (invoerspanning), 130 ms (invoerstroom) |
| Modelnummer: | AI825 | Updatecyclustijd: | < 10 ms |
| Markeren: | plc i o modules,ethernet de module van I o |
||

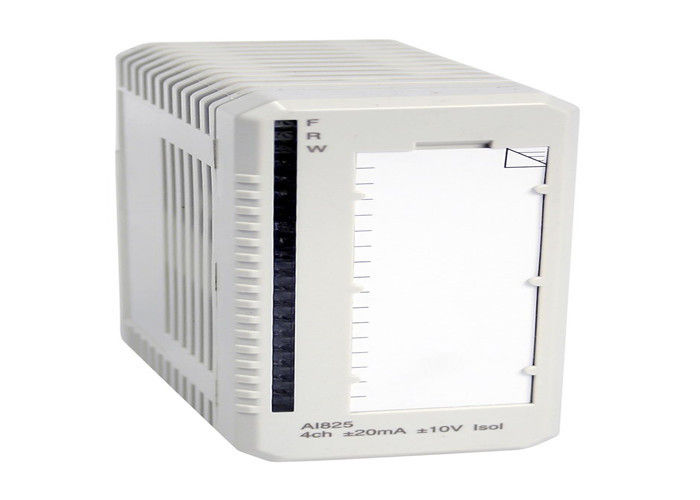

AI825 - I/O AI825 3BSE036456R1 Modules - System 800xA hardware selector ABB
De AI825 Analog Input Module heeft 4 individueel galvanisch geïsoleerde, bipolaire stroom-/spanningsinputten.
De module heeft een gelijkstroominvoer die bestand is tegen maximaal 6,3 V en een overspanningsbeschermde stroominvoer die bestand is tegen maximaal +30 V gelijkstroom. De stroom wordt beperkt door een PTC-weerstand.
Het vermogen voor de ingangsfasen wordt omgezet van de 24 V op de ModuleBus.
Algemene informatie
|
Type |
Analooginvoer |
|
Signalspecificatie |
-20..+20 mA, 0(4)..20 mA, -10..+10 V, 0(2)..10 V |
|
Artikelnummer |
3BSE036456R1 |
|
Aantal kanalen |
4 |
|
HART |
- Nee, niet echt. |
|
Staatsonderneming |
- Nee, niet echt. |
|
Afschaffing |
- Nee, niet echt. |
|
Hoge integriteit |
- Nee, niet echt. |
|
Intrinsieke veiligheid |
- Nee, niet echt. |
|
Mechanische werkzaamheden |
S800 |
Gedetailleerde gegevens
|
Resolutie |
14 bit plus teken |
|
Inputimpedantie |
10 MΩ (invoerspanning) |
|
Isolatie |
Individueel geïsoleerd, gemeenschappelijk van kanaal tot kanaal en van circuit tot circuit |
|
Onder/over bereik |
± 15% |
|
Fout |
Max. 0,1% |
|
Temperatuurverschuiving |
Max. 47 ppm/°C (0..10V), Max. 34 ppm/°C (±10V), Max. 78 ppm/°C (0..20mA), Max. 57 ppm/°C (±20mA) |
|
Invoerfilter (stijgingstijd 0-90%) |
115 ms (invoerspanning), 130 ms (invoerstroom) |
|
Updatecyclustijd |
|
|
Maximale lengte van de veldkabel |
600 meter (656 meter) |
|
CMRR, 50Hz, 60Hz |
120 dB |
|
NMRR, 50Hz, 60Hz |
> 40 dB bij 50 Hz, > 55 dB bij 60 Hz |
|
Nominale isolatiespanning |
250 V |
|
Dielectrische testspanning |
1900 V gelijkstroom ch-ch, 3250 V gelijkstroom ch-ground/systeem, |
|
Energieverlies |
Typ. 2,5 W, max. 3,2 W |
|
Stroomverbruik +5 V Modulebus |
Typ. 70 mA, max. 100 mA |
|
Stroomverbruik +24 V Modulebus |
Typisch 90 mA, maximaal 110 mA |
|
Stroomverbruik + 24 V extern |
0 |
Diagnostiek
|
LED's voor |
F (ault), R (un), W (lezen) |
|
Toezicht |
Interne stroomtoevoer |
|
Aanduiding van de status van het toezicht |
Fout van de module, waarschuwing van de module, fout van het kanaal |
Milieu en certificering
|
CE-markering |
- Ja, dat klopt. |
|
Elektrische veiligheid |
IEC 61131-2, UL 508 |
|
Gevaarlijke plaats |
- |
|
Certificering van schepen |
- |
|
Beschermingscategorie |
IP20 volgens IEC 60529 |
|
Corrosieve atmosfeer ISA-S71.04 |
G3 |
|
Klimatische bedrijfsomstandigheden |
0 tot +55 °C (opslag -25 tot +70 °C), RH=5 tot 95% geen condensatie, IEC/EN 61131-2 |
|
Verontreinigingsgraad |
Graad 2, IEC 60664-1 |
|
Mechanische bedrijfsomstandigheden |
IEC/EN 61131-2 |
|
EMC |
EN 61000-6-4, EN 61000-6-2 |
|
Overspanningscategorieën |
IEC/EN 60664-1, EN 50178 |
|
Klasse van de uitrusting |
Klasse I volgens IEC 61140; (grondbeschermd) |
|
Maximale omgevingstemperatuur |
55 °C (131 °F), voor verticale montage in compacte MTU's 40 °C (104 °F) |
|
RoHS-naleving |
EN 50581:2012 |
|
Naleving van WEEE |
Richtlijn 2012/19/EU |
