Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Productnaam: | Uitvoermodule | Modelleer nr.: | AO815 |
|---|---|---|---|
| Artikelaantal: | 3BSE052605R1 | Signaalspecificatie: | 4… 20 mA |
| Aantal kanalen: | 8 kanalen | Signaaltype: | Eenpolige gebeëindigd enig |
| Type: | Analoge uitgang | Werktuigkundigen: | S800 |
| Hoog licht: | ethernet de module van I o,digitale input-output module |
||

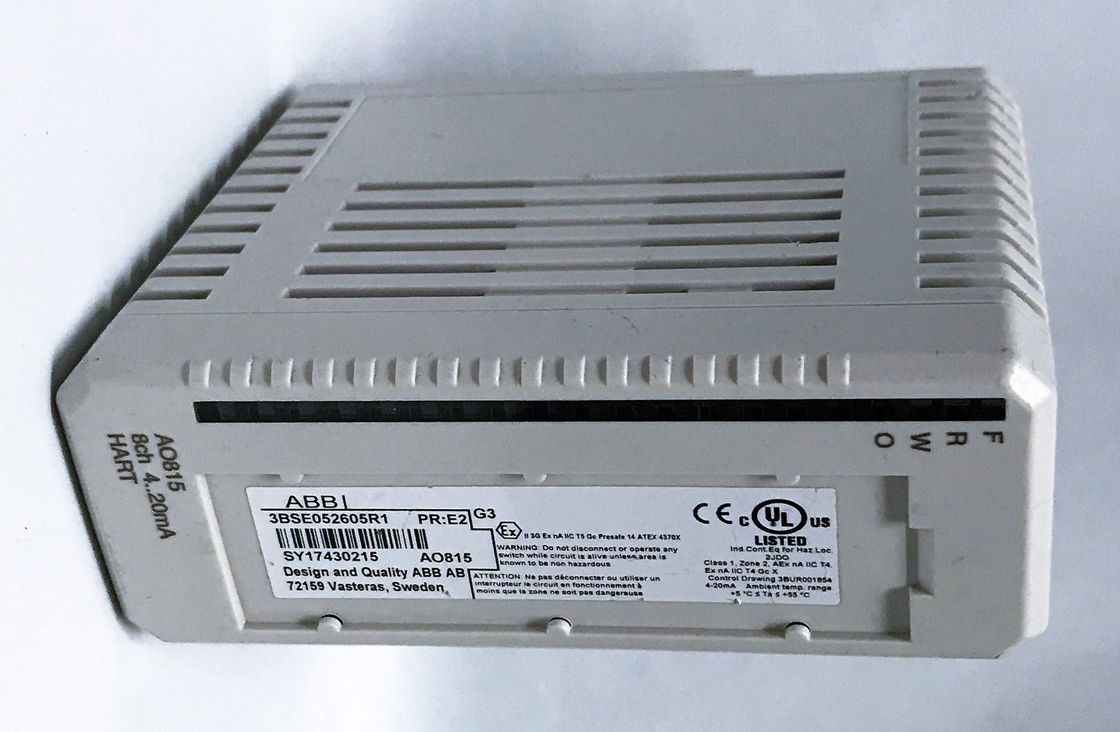

De Analoge Output 1x8 van ABB AO815 chanels met HERT3bse052605r1 S800 I/O Module
Beschrijving van AO815
De de Analoge Outputmodule van AO815 heeft 8 eenpolige analoge outputkanalen. De module voert cyclisch zelf-kenmerkend uit. De modulediagnostiek omvat:
De module heeft HERT functionaliteit ervaren. Slechts wordt het punt om mededeling te richten gesteund. De outputfilter moet op kanalen worden toegelaten voor HERTmededeling die worden gebruikt.
Algemene Informatie
| Type | Analoge Output |
| Signaalspecificatie | 4..20 mA |
| Artikelaantal | 3BSE052605R1 |
| Aantal kanalen | 8 |
| HERT | Ja |
| SOE | Nr |
| Overtolligheid | Nr |
| Zeer integer | Nr |
| Intrinsieke veiligheid | Nr |
| Werktuigkundigen | S800 |
Gedetailleerde gegevens
| Resolutie | 12 beetje |
| Isolatie | Groupwise van grond wordt geïsoleerd die |
| Onder/over waaier | ± 15% |
| Outputlading | Maximum 750 Ω |
| Fout | Max. 0,1% |
| Temperatuurafwijking | Max. 50 ppm/°C |
| Inputfilter (stijgingstijd 0-90%) | Mej. 23 (0-90%), maximum Mej. 4 mA/12,5 |
| Updatecyclusduur | Mej. 10 |
| Het huidige beperken | De huidige beperkte output van het kortsluitingbewijs |
| Maximumgebiedskabellengte | 600 meters (656 yards) |
| Geschat isolatievoltage | 50 V |
| Diëlektrisch testvoltage | 500 V a.c. |
| Machtsdissipatie | 3.5 W (type.) |
| Huidige consumptie +5 V Modulebus | Max. 125 mA |
| Huidige consumptie +24 V Modulebus | 0 |
| Huidige consumptie +24 externe V | Max. 165 mA |
Diagnostiek
| Voorled's | F (ault), R (de V.N.), W (het arning), O (SP) |
| Supervisie | Modulefout: Lage outputmacht. Kanaalfout: Open kring (voor huidige >1 mA) |
| Statusaanwijzing van supervisie | Modulefout, Modulewaarschuwing, Kanaalfout |
I/O Modules
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Eigenschappen en voordelen
Afmetingen
| Hoogte | 119 mm (4,7“) |
| Breedte | 45 mm (1,77“) |
| Diepte | 102 mm (4,01“), 111 mm (4,37“) met inbegrip van schakelaar |
| Gewicht | 0,21 kg (0,46 pond.) |
Compability
| Gebruik met MTU | TU810, TU812, TU814, TU830, TU833 |
| Het sluitencode | OB |
