Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Productnaam: | Inputmodule | ModelNo.: | AI825 |
|---|---|---|---|
| Artikelaantal: | 3BSE036456R1 | Signaalspecificatie: | -20. +20 mA, 0(4). .20 mA, -10. +10 V, 0(2). .10V |
| Aantal kanalen: | 4 | HERT: | Nr |
| Type: | Analoge Input | Werktuigkundigen: | S800 |
| Markeren: | digitale input-output module,plc i o modules |
||
Van de de Inputmodule AI825 3BSE036456R1 van ABB S800 Analoge Digitale I/O Module 4 kanalen
Beschrijving van AI825:
De Analoge de Inputmodule van AI825 heeft 4 individueel galvanische geïsoleerde, bipolaire stroom/voltageinput. Elk kanaal kan of een voltage of huidige input zijn.
De module heeft een ingevoerde gelijkstroom dat tot 6,3 V en a over voltage beschermde huidige input weerstaat die tot +30 V D.C. weerstaan. De stroom wordt beperkt door een PTC weerstand.
De macht aan de inputstadia wordt omgezet van 24 V op ModuleBus.
Algemene Informatie
| Type | Analoge Input |
| Signaalspecificatie | -20. +20 mA, 0(4). .20 mA, -10. +10 V, 0(2). .10V |
| Artikelaantal | 3BSE036456R1 |
| Aantal kanalen | 4 |
| HERT | Nr |
| SOE | Nr |
| Overtolligheid | Nr |
| Zeer integer | Nr |
| Intrinsieke veiligheid | Nr |
| Werktuigkundigen | S800 |
I/O Modules
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Gedetailleerde Gegevens:
| Resolutie | 14 beetjeplusteken |
| Inputimpedantie | 10 MΩ (ingevoerd voltage) 50 Ω (huidige input) |
| Isolatie | Individueel geïsoleerd, kanaal-aan-kanaal en om gemeenschappelijk te omcirkelen |
| Onder/over waaier | ± 15% |
| Fout | Max. 0,1% |
| Temperatuurafwijking | Max. 47 ppm/°C (0..10V), Max. 34 ppm/°C (±10V), Max. 78 ppm/°C (0..20mA), Max. 57 ppm/°C (±20mA) |
| Inputfilter (stijgingstijd 0-90%) | Mej. 115 (ingevoerd voltage), Mej. 130 (huidige input) |
| Updatecyclusduur | |
| Maximumgebiedskabellengte | 600 meters (656 yards) |
| CMRR, 50Hz, 60Hz | 120 dB |
| NMRR, 50Hz, 60Hz | > 40 dB bij 50 Herz, >55 dB bij 60 Herz |
| Geschat isolatievoltage | 250 V |
| Diëlektrisch testvoltage | 1900 V D.C. CH-CH, 3250 gemalen V D.C./systeem, |
| Machtsdissipatie | Type. 2.5 W, Max. 3,2 W |
| Huidige consumptie +5 V Modulebus | Type. 70 mA, Max. 100 mA |
| Huidige consumptie +24 V Modulebus | Type. 90 mA, Max. 110 mA |
| Huidige consumptie +24 externe V | 0 |
Diagnostiek
| Voorled's | F (ault), R (de V.N.), W (het arning) |
| Supervisie | Interne Voeding |
| Statusaanwijzing van supervisie | Modulefout, Modulewaarschuwing, Kanaalfout |
Eigenschappen en voordelen
Compability
| Gebruik met MTU | TU811, TU813, TU831 |
| Het sluitencode | DA |
Afmetingen
| Hoogte | 119 mm (4,7“) |
| Breedte | 45 mm (1,77“) |
| Diepte | 102 mm (4,01“), 111 mm (4,37“) met inbegrip van schakelaar |
| Gewicht | 0,22 kg (0,49 pond.) |
Terminal:
| TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |

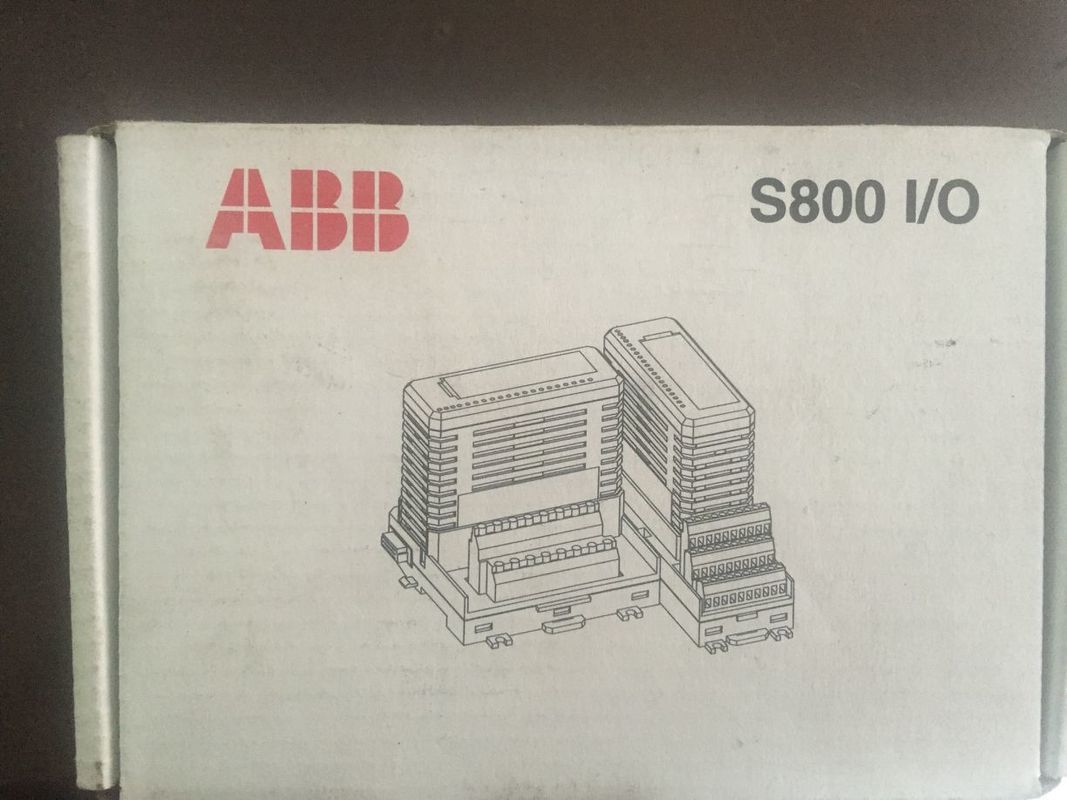

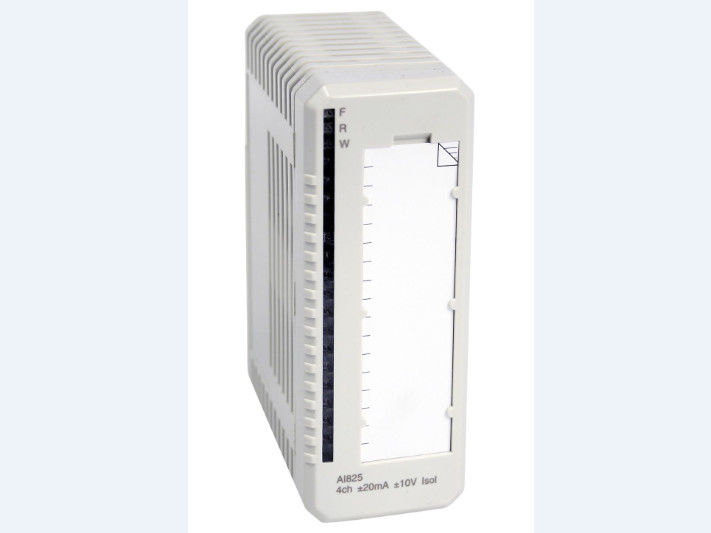

Beeld van AI825
