Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Productnaam: | Inputmodule | ModelNo.: | AI815 |
|---|---|---|---|
| Artikelaantal: | 3BSE052604R1 | Signaalspecificatie: | 0..20 mA, 4..20 mA, 0..5 V, 1..5 V |
| Aantal kanalen: | 8 | Signaaltype: | Eenpolige gebeëindigd enig |
| HERT: | Ja | Mechanica: | S800 |
| Hoog licht: | digitale input-output module,plc i o modules |
||

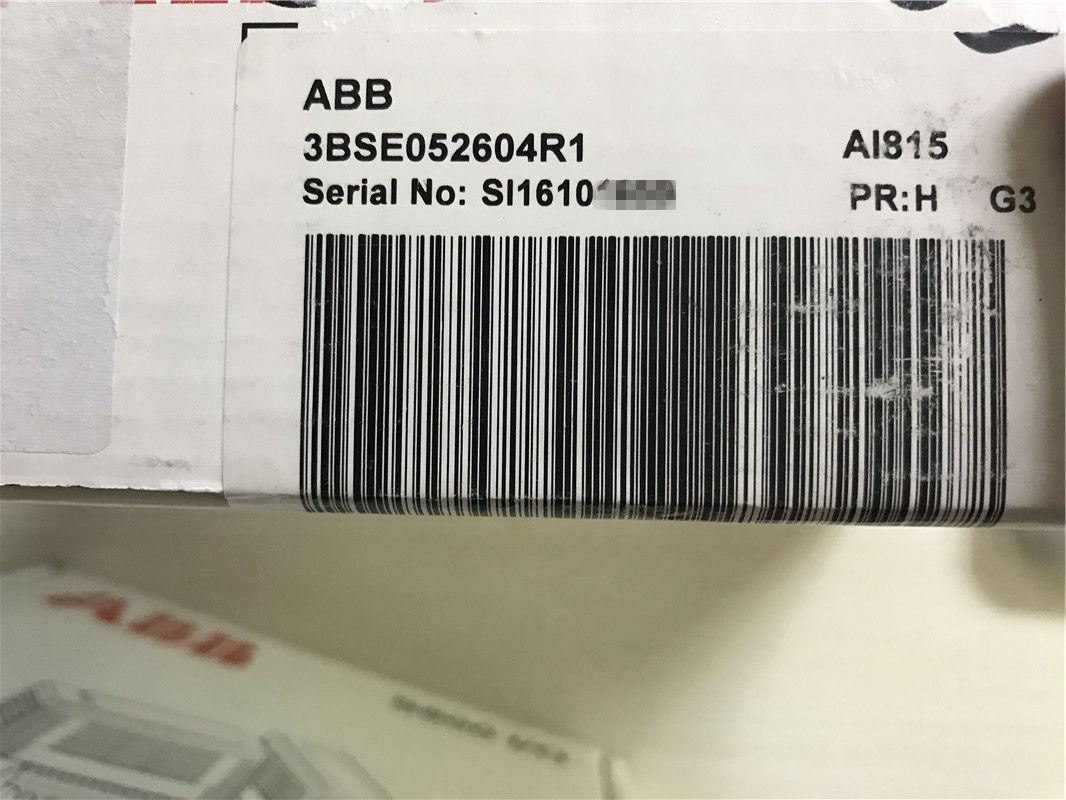

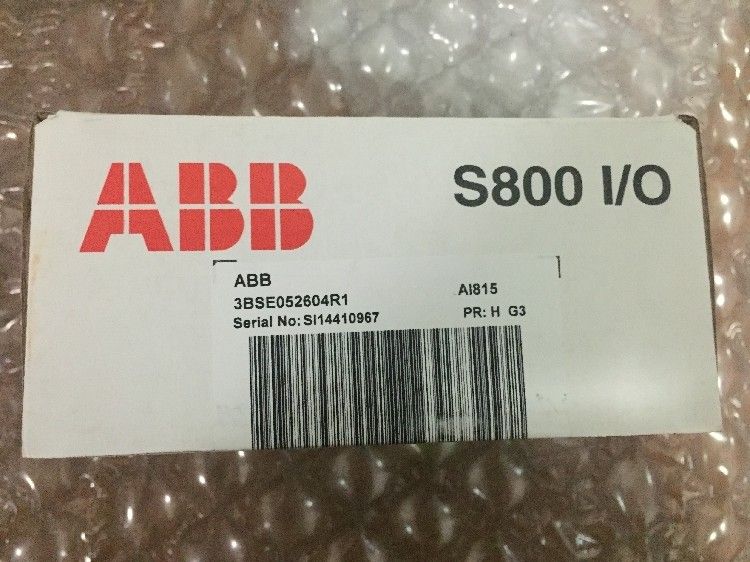

De Digitale I O Module AI815 8 Module van de kanalen de Analoge Input 3BSE052604R1 van ABB
Algemene Informatie
| Type | Analoge Input |
| Signaalspecificatie | 0..20 mA, 4..20 mA, 0..5 V, 1..5 V |
| Artikelaantal | 3BSE052604R1 |
| Aantal kanalen | 8 |
| Signaaltype | Eenpolige gebeëindigd enig |
| HERT | Ja |
| SOE | Nr |
| Overtolligheid | Nr |
| Zeer integer | Nr |
| Intrinsieke veiligheid | Nr |
| Werktuigkundigen | S800 |
Gedetailleerde Gegevens:
| Resolutie | 12 beetje |
| Inputimpedantie | 10 MΩ (ingevoerd voltage) 250 Ω (huidige input met inbegrip van PTC) |
| Isolatie | Groupwise van grond wordt geïsoleerd die |
| Onder/over waaier | 0 / +15% |
| Fout | Max. 0,1% |
| Temperatuurafwijking | Max. 50 ppm/°C |
| Inputfilter (stijgingstijd 0-90%) | Mej. 290 |
| Updatecyclusduur | Mej. 10 |
| Het huidige beperken | Gebouwd in huidige beperkte zendermacht |
| Maximumgebiedskabellengte | 600 meters (656 yards) |
| NMRR, 50Hz, 60Hz | > 40 dB |
| Geschat isolatievoltage | 50 V |
| Diëlektrisch testvoltage | 500 V a.c. |
| Machtsdissipatie | 3.5 W |
| Huidige consumptie +5 V Modulebus | 100 mA |
| Huidige consumptie +24 V Modulebus | Max. 265 mA (22 mA + 1,32 * zenderstroom) |
| Huidige consumptie +24 externe V | 50 mA |
Beschrijving van AI815:
De Analoge de Inputmodule van AI815 heeft 8 kanalen. De modules kunnen voor voltage of huidige input worden gevormd. Stroom en voltage de signalen kunnen niet op dezelfde I/O module worden gemengd. Het voltage en de huidige input kunnen een overvoltage of een undervoltage van minstens 11 V D.C. weerstaan.
De inputweerstand voor voltageinput is groter dan 10m-ohm, en de inputweerstand voor huidige input is 250 ohm. De module verdeelt de externe levering van de HERT compatibele zender aan elk kanaal. Dit voegt een eenvoudige verbinding toe om de levering aan zenders te verdelen met 2 draden of 3 draad. De zendermacht wordt gecontroleerd en de stroom beperkt. Als een externe voeding voor het voeden van HERTzenders wordt gebruikt, moet de voeding HERTcompatibel systeem zijn.
Eigenschappen en voordelen
MTUs dat dit product aanpast
TU810V1/TU812V1/TU814V1/TU830V1/TU833/TU835V1/TU838
Diagnostiek
| Voorled's | F (ault), R (de V.N.), W (het arning) |
| Supervisie | Modulefout, als: nog eens voorgelezen analogon, verwijzingsvoltage, interne voeding, controlesom, waakhond en geheugenfout Externe kanaalfout, als: externe lage voeding, de fout van de zendermacht |
| Statusaanwijzing van supervisie | Modulefout, Modulewaarschuwing, Kanaalfout |
Afmetingen
| Hoogte | 119 mm (4,7“) |
| Breedte | 45 mm (1,77“) |
| Diepte | 102 mm (4,01“), 111 mm (4,37“) met inbegrip van schakelaar |
| Gewicht | 0,23 kg (0,51 pond.) |
