LC1G2254KUEN Schneider PLC Programmable Logic Controller 24VDC 0,4 GHz 220W
LC1G2254KUEN Beschrijving

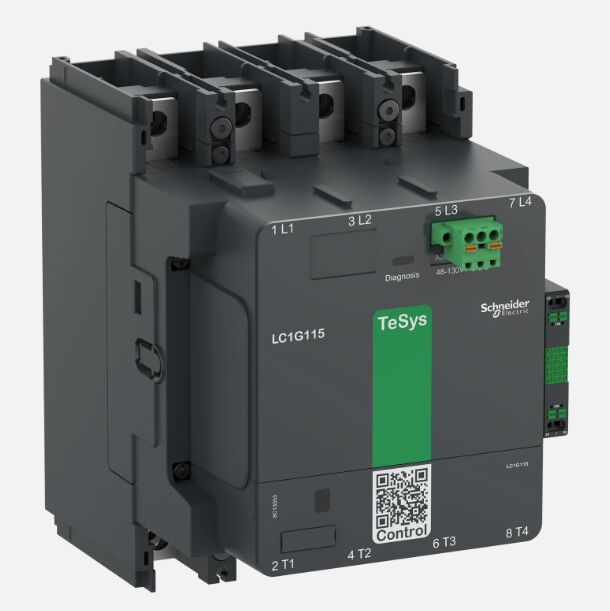

DeLC1G2254KUENis een krachtige, 4-polige (4NO) contactor van de TeSys Giga-serie van Schneider Electric, ontworpen voor zware industriële schakeling en motorbesturing.225 A (AC-3, 440 V)met een isolatiespanning van1000 V wisselstroomHet systeem is voorzien van een verwerkings- en verwerkingsapparaat voor de productie van elektrische apparatuur en een verwerkingsapparaat voor de productie van elektrische apparaten.Elektrische spoel met een breed bereik van 100-250 V wisselstroom/stroomHet is ontworpen voor robuustheid en efficiëntie en beschikt over een laag stroomverbruik.hoge kortdurende standhoudende stroomcapaciteit, en voldoet aan de internationale veiligheidsnormen, waardoor het ideaal is voor direct-on-line motorstarten, stroomverdeling en ladingswisseling in ruwe omgevingen.
LC1G2254KUENBelangrijkste kenmerken
- 4 poolconfiguratie: 4 GEEN hoofdcontacten voor veelzijdige belastingschakeling, geschikt voor zowel energie- als motortoepassingen.
- Breed bereik spoel: 100250 V wisselstroom/stroomstroom (50/60 Hz) met ingebouwde tweerichtingspiekbeperking, die de compatibiliteit tussen wereldwijde energiesystemen en een stabiele prestatie onder spanningsschommelingen garandeert.
- Hoge stroom en spanning: conventionele thermische stroom (Ith) van330 A(40 °C); AC-1 (weerstand) 330 A @ 1000 V; AC-3 (motor) 225 A @ 440 V; nominale isolatiespanning (Ui) 1000 V AC, overspanningscategorie III.
- Superieure breekcapaciteit: Nominale breekcapaciteit van2050 Abij 440 V, waardoor de inductieve en motorbelastingen betrouwbaar worden onderbroken.
- Hoog kortdurend weerstandsstroom: Icw 1,8 kA (10 s), 1,0 kA (30 s), 0,85 kA (1 min), 0,56 kA (3 min), 0,44 kA (10 min) voor een verbeterde storingstolerantie.
- Geïntegreerde hulpcontacten: 1 NO + 1 NC-hulpblok (17 V/1 mA) voor het signaleren van besturingscircuits, waardoor de noodzaak van een externe montage wordt weggenomen.
- Robuuste mechanische en elektrische levensduur: Mechanische duurzaamheid van8 miljoen cycli; elektrische levensduur (AC-3)400,000 cyclivoor betrouwbaarheid op lange termijn.
- Laag energieverbruik: Inrush 540 VA (AC) / 380 W (DC); houd 12,4 VA (AC) / 7,8 W (DC) vast, waardoor energieverbruik en warmteafvoer worden verminderd.
- Snelle schakelingssnelheid: sluitingstijd 40 ‰ 70 ms; openingstijd 15 ‰ 50 ms voor snelle reactie in besturingssystemen.
- Alomvattende veiligheid en naleving: IP2X voorzijde bescherming, CE, CCC, cULus, UKCA en IEC 60947-4-1 gecertificeerd; functionele veiligheid tot PL e (EN ISO 13849-1).
- Flexibel monteren: Bevestiging van de basisplaat met beveiligde schroefpunten (koppel 18 N·m) voor een gemakkelijke installatie in bedieningspanele.
LC1G2254KUENMaterialen en toepassingen
Materialen
- Belangrijkste contacten: Zilveren legering met een hoge geleidbaarheid en boogweerstand voor een lange levensduur en een lage contactweerstand.
- Hoofdcircuitterminals: Hooggeleidend koper met tinplaat, met box-lug/ring terminal opties voor veilige verbindingen met weinig verlies.
- Huisvesting en isolatie: Versterkt, halogeenvrij, vlamvertragend thermoplastisch (UL94 V-0) voor slagbestendigheid, warmteafvoer en milieubescherming.
- Hulppersonen: Zilveren legering voor betrouwbare laagstroomschakeling in besturingscircuits.
- Spiraal & interne onderdelen: Hoogwaardige koperdraad met isolatie van klasse F; elektrolytische condensatoren voor een stabiele werking bij hoge temperaturen.
Typische toepassingen
- Motorcontrole: Directe start en stop van driefasemotoren tot en met132 kW(440 V, AC-3) in pompen, ventilatoren, compressoren en transportbanden.
- Energieverdeling: Schakeling van resistieve/inductieve belastingen tot 1000 V in elektriciteitsopwekking, substations en industriële distributiepanelen.
- Verwerkende industrieën: Chemische, voedsel- en drankverwerkende en farmaceutische verwerkingsapparatuur die een betrouwbare ladingswisseling en motorbesturing vereist.
- Vernieuwbare energie: Zonne-omvormers, windturbines en energieopslagsystemen voor het schakelen en beschermen van hoogspanningsnetwerken.
- Marine & Offshore: Scheepsenergiesystemen en offshore-machines, geschikt voor moeilijke omgevingsomstandigheden (gecertificeerd voor maritieme toepassingen).
- Materiaalbehandeling: Transportvoertuigen, liften en verpakkingsmachines voor de beheersing van motoren met hoge stroom in continue werking.
LC1G2254KUENBelangrijke parameters
| Parameter |
Specificatie |
| Deelnummer |
LC1G2254KUEN |
| Merken |
Schneider Electric (TeSys Giga Series) |
| Productsoort |
4-pool (4NO) hoogvermogen contactor |
| Nominale spanning van het hoofdcircuit (Ue) |
≤ 1000 V AC (50/60 Hz); ≤ 460 V DC |
| Conventioneel thermische stroom (Ith) |
330 A (40 °C, vrije lucht) |
| Nominale bedrijfsstroom (AC-1, resistief) |
330 A @ 1000 V (40 °C) |
| Nominale bedrijfsstroom (AC-3, motor) |
225 A @ 440 V (40 °C); 132 kW (440 V) |
| Poolen en contactregeling |
4P (4 NO hoofdcontacten); 1 NO + 1 NC hulpcontacten |
| Spanning van de regelkol |
100-250 V wisselstroom/stroom (50/60 Hz) |
| Energieverbruik van de spoel |
Inrush: 540 VA (AC) / 380 W (DC); Hold: 12,4 VA (AC) / 7,8 W (DC) |
| Nominale breekcapaciteit (Icu) |
50 A @ 440 V |
| Nominale kortdurende weerstandsstroom (Icw) |
1.8 kA (10 s), 1.0 kA (30 s), 0.85 kA (1 min), 0.56 kA (3 min), 0.44 kA (10 min) |
| Nominale productiecapaciteit (IRMS) |
2720 A @ 440 V |
| Mechanisch leven |
≥ 8,000,000 cycli |
| Elektrische levensduur (AC-3) |
≥ 400.000 cycli |
| Werktemperatuur |
-25 °C tot +60 °C; -40 °C tot +70 °C (bij Uc) |
| Bergingstemperatuur |
-60 °C tot +80 °C |
| Beschermingsgraad (IP) |
IP2X (voorzijde met lijkwade) |
| Overspanningscategorie |
III. |
| Nominale impuls Voltage (Uimp) |
8 kV |
| Montage |
Montage van de basisplaat (verticaal/horizontaal) |
| Terminaltype |
Hoofdstuk: Box-lug/ring terminals (185 mm2 max); Aux: Push-in terminals (0,2~2,5 mm2) |
| Vergrendelingsmoment (hoofdmoment) |
18 N·m |
| Gemiddelde impedantie |
0.00015 Ω |
| Afmetingen (W × H × D) |
108 × 193 × 193 mm (4,25 × 7,60 × 7,60 inch) |
| Nettogewicht |
3.6 kg (7.94 lb) |
| Certificeringen |
CE, CCC, cULus, UKCA, CB-schema, IEC 60947-4-1, EN ISO 13849-1 (PL e) |
| Groene premie |
Ja (kwik- en halogeenvrije kunststoffen) |
