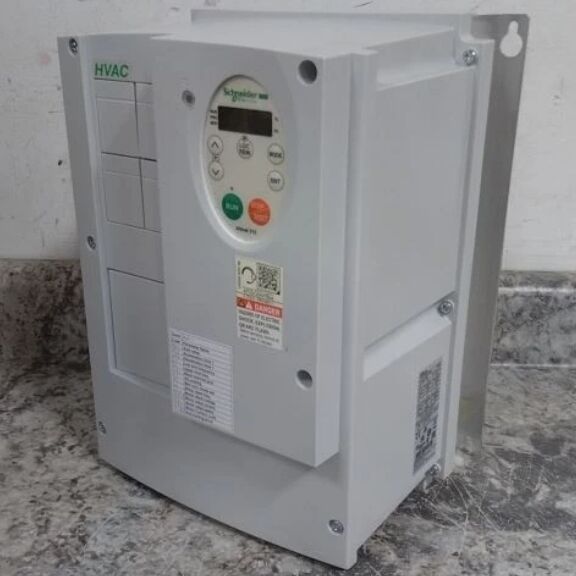

ATV212W075N4 Schneider Variabele Frequentie Omvormer 18,5 [KW] / 25 [PK]

ATV212W075N4 Schneider Variabele Frequentie Omvormer 18,5 [KW] / 25 [HP]

ATV212W075N4 Beschrijving

ATV212W075N4 Belangrijkste Kenmerken

• 7,5 kW (10 PK) Vermogensklasse: Geoptimaliseerd voor 400 V driefasige motoren, met een nominaal uitgangsstroom van 17,5 A voor stabiele motorwerking.
• Geavanceerde Besturingsmodi: Ondersteunt sensorloze vectorbesturing (SLVC) voor hoog koppel bij lage snelheid en V/F-besturing voor standaardtoepassingen; zorgt voor soepele acceleratie/deceleratie en nauwkeurige snelheidsregeling.
• Ingebouwd EMC-filter: Geïntegreerd C2-klasse EMC-filter (conform IEC 61800-3) vermindert elektromagnetische interferentie, waardoor externe filters overbodig worden en de installatie wordt vereenvoudigd.
• Brede Spanning & Frequentie Compatibiliteit: Ingang: 380–480 V AC driefasig, 50/60 Hz; uitgangsfrequentiebereik: 0–500 Hz voor flexibele aanpassing van de motorsnelheid.
• Geïntegreerde PID-regelaar: Ingebouwde PID-functie voor gesloten-lusregeling van druk, flow, temperatuur of niveau – ideaal voor pomp/ventilator HVAC en proces systemen.
• Meerdere Communicatieopties: Ingebouwde Modbus RTU (RS485) voor basisconnectiviteit; optionele modules voor CANopen, Profibus DP, Ethernet/IP, Modbus TCP voor geavanceerde systeemintegratie.
• Gebruiksvriendelijke Interface: Groot, verlicht LCD-toetsenbord met intuïtieve menunavigatie, real-time parameterbewaking en snelle inbedrijfstelling via vooraf ingestelde applicatiemacro's.
• Uitgebreide Bescherming: Overspanning, onderspanning, overstroom, overbelasting, kortsluiting, overtemperatuur en faseverliesbeveiliging; motor thermische beveiliging via ingebouwde PTC-ingang.
• Robuuste Omgevingsbestendigheid: Werkt bij omgevingstemperaturen tot 50°C (zonder derating) en tot 60°C (met derating); IP20-bescherming voor binnenmontage aan de wand.
• Energiebesparende Functies: Automatische energieoptimalisatie, slaapmodus en flux vectorbesturing verminderen het stroomverbruik, waardoor de operationele kosten voor ventilator/pomplasten worden verlaagd.
• Eenvoudig Onderhoud: Verwijderbaar toetsenbord, plug-in klemmenblokken en diagnostische functies (foutgeschiedenis, real-time status) vereenvoudigen probleemoplossing en onderhoud.

ATV212W075N4 Materialen & Toepassingen

Materialen

• Behuizing: Hoogwaardig, vlamvertragend versterkt thermoplast (UL94 V-0) – slagvast, corrosiebestendig en warmteafvoerend.
• Koellichaam: Geëxtrudeerde aluminiumlegering met geoptimaliseerd vinontwerp voor efficiënt thermisch beheer, wat zorgt voor stabiele werking onder zware belastingen.
• Interne Circuits: Hoogwaardige koperen stroomrails, geïsoleerde PCB-platen met conforme coating en elektrolytische condensatoren met lange levensduur voor betrouwbaarheid in zware industriële omgevingen.
• Aansluitklemmen: Vernikkelde messing schroefklemmen met hoge torsiebestendigheid, zorgen voor veilige elektrische verbindingen en voorkomen oxidatie.
• Toetsenbord & Behuizing: ABS-kunststof voor het bedieningspaneel, met een afgedichte interface om stof en vocht te weerstaan (IP20-geclassificeerd).

Typische Toepassingen

• HVAC Systemen: Ventilatoren, blowers, luchtbehandelingskasten en pompen voor commerciële gebouwen, ziekenhuizen en industriële ventilatie.
• Vloeistofbehandeling: Centrifugaalpompen, boosterpompen, waterzuiveringssystemen en irrigatiesystemen voor nauwkeurige flow/drukregeling.
• Materiaaltransport: Transportbanden, liften, mixers en verpakkingsmachines voor variabele snelheids- en koppelregeling.
• Industriële Machines: Compressoren, extruders, brekers en algemene driefasige motor-gedreven apparatuur.
• Procesbesturing: Voedingsmiddelen- en drankenindustrie, farmaceutische en chemische procesapparatuur die nauwkeurige snelheids- en procesparameterregeling vereist.
• Water & Afvalwater: Rioolpompen, filterpersen en beluchtingssystemen voor gemeentelijk en industrieel waterbeheer.

ATV212W075N4 Belangrijke Parameters
