L22BA452BG17G61 NUMATICS Servomotor Encoder 24VDC 50 ((KHz) 0,45kW
L22BA452BG17G61 Beschrijving

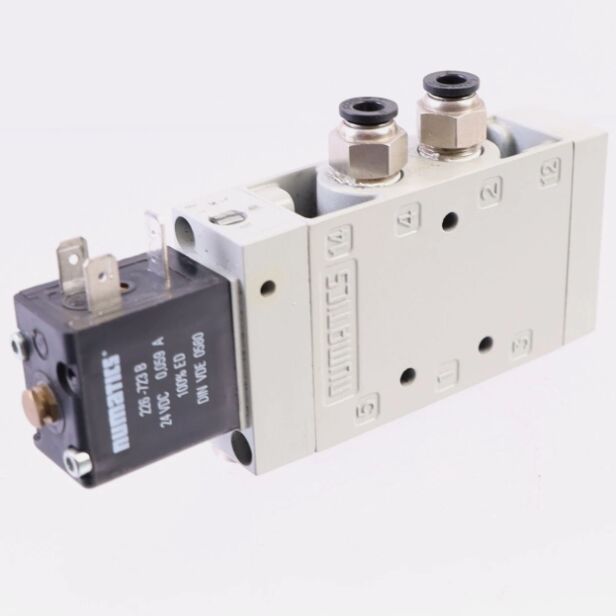

DeL22BA452BG17G61is een pneumatische richtingscontrole-klep met een enkele magnetopiloot en een veer-terug-spring van Numatics (nu onderdeel van Emerson/Aventics) L2-serie.4/2 (5-poort, 2-positie)een spoel-en-sleeve-configuratie, ontworpen voor fabrieksautomatisering en bewegingscontrole; omzetting van elektrische signalen in pneumatische bediening,het bedient dubbelwerkende cilinders via CC-Link of bedraad signaal. Met een compacte 1 cm lichaamsbreedte en inline/manifold montage mogelijkheid, is het geschikt voor dichte bedieningskasten en multi-station manifolds (212 stations).het zorgt voor betrouwbare prestaties in harde industriële omgevingen.
L22BA452BG17G61Belangrijkste kenmerken
- 4/2 Verzorging van de gezondheid, 4/2: 5-poort, 2-positie spoel-and-sleeve ontwerp voor dubbelwerkende cilinder aandrijving.
- 7olenoïde-piloot en veer terugkeer: enkelvoudige 24 VDC magnetopiloot met veer terugkeer; overschrijding van het spuitblok voor handmatig ingrijpen.
- Ruimtebesparende vormfactor: 1 " smalle carrosserie voor dichte inlijn- of collectieverbinding (212 stations).
- Breed drukbereik: hoofdklep: 28" Hg vacuüm tot 150 PSIG (10 bar); piloot: 14,5 ‰ 150 PSIG (1 ‰ 10 bar).
- Hoge doorvoercapaciteit: tot 79 SCFM @ 80 PSIG (1674 NI/min @ 6 bar) voor een snelle reactie van de cilinder.
- 1/4" G-porting: Universele draad voor gemakkelijke integratie met pneumatische lijnen.
- Spiraal met laag vermogen: 24 VDC, 1,42 W efficiënte spoel met DIN-plug-in aansluiting voor snelle vervanging.
- Niet gesmeerd: Compatibel met ongesmeerde luchtsystemen, waardoor onderhoud wordt verminderd.
- Geïntegreerde diagnose: ingebouwde LED-indicatoren voor stroom/activeringsstatus; zichtbare manifoldmontage voor zichtbaarheid.
- Robuuste bouw: Weerstand tegen trillingen, schokken en EMI voor een betrouwbare werking op lange termijn.
L22BA452BG17G61Materialen en toepassingen
Materialen
- Lichaam: Zink-aluminium gietgiet voor sterkte, corrosiebestendigheid en thermische stabiliteit.
- Spoel/sleeve: gehard staal/staallegering voor slijtvastheid en precieze afdichting.
- Gezegels: Nitrilrubber (NBR) voor luchtcompatibiliteit, lage wrijving en lange levensduur.
- Terminals/aansluitingen: Vernikelde messing schroef terminals + DIN 43650 magnetische aansluiting voor veilige, corrosiebestendige bedrading.
- Behuizing/omhulsel: Glasversterkt technisch kunststof (UL94 V-0) voor vlambestandheid en mechanische duurzaamheid.
- Montage van hardware: schroeven van roestvrij staal voor het bevestigen van de manifold, die trillingsbestendigheid garanderen.
Typische toepassingen
- Fabriekautomatisering: Montagelijnen, verpakkingsmachines en transportsystemen voor de besturing van de cilinders.
- Werktuigmachines en robotica: CNC-bewerkingscentra, robotarm en klemstations.
- Materiaalbehandeling: Pelletizeren, liften en sorteringssystemen voor pneumatische aandrijving met hoge cycli.
- Process & Algemene industrie: Voedsel- en dranken-, farmaceutische en chemische installaties die ongesmeerde lucht en een ruime drukverhouding vereisen.
- Vervaardiging van auto's: Automatisering van de carrosserie, montage van motoren en perslijnen.
L22BA452BG17G61Belangrijke parameters
| Parameter |
Specificatie |
| Deelnummer |
L22BA452BG17G61 |
| Merken |
Numatica (Emerson/Aventics) |
| Productsoort |
L2-serie 4/2 elektrisch-pilotrichtingscontroleventiel |
| Valveconfiguratie |
4-weg, 2-positie (5-poort), spoel-en-mouw |
| Activering |
Eenvoudige magnetopiloot + veer retour; overschrijding van het spuitvergrendelingsproces (handmatig) |
| Portgrootte |
1/4" G (draad) |
| Stroomcapaciteit |
79 SCFM @ 80 PSIG (1674 NI/min @ 6 bar); Cv-factor ~ 1.70 |
| Hoofdwerkdruk |
28" Hg vacuüm tot 150 PSIG (110 bar) |
| Pilotdruk (interne/externe) |
14.5·150 PSIG (1·10 bar) |
| Solenoïde spoel |
24 VDC, 1,42 W; DIN 43650 plug-in connector |
| Omgevingstemperatuur |
-23 °C tot +66 °C (-10 °F tot +115 °F) |
| Media |
Gecomprimeerde lucht (gesmeerd of niet gesmeerd) |
| Montage |
Inline- of manifold (212 stations); gemeenschappelijke voedings-/afvoeropties |
| Materiaal van het lichaam |
met een breedte van niet meer dan 50 mm |
| Gezegelmateriaal |
Nitril (NBR) |
| Gewicht |
Ongeveer 390 gram. |
| Afmetingen (W × H × D) |
Bijvoorbeeld: 2,89 × 5,99 × 2,00" (73,4 × 152,2 × 50,8 mm) |
| Certificeringen |
CE, RoHS; conform met ISO 12238 (pneumatische kleppen) |
| Naleving |
NEMA 0 (inwendige kast); IP20-bescherming |
