Beschrijving
De IC200GBI001 is een VersaMax-communicatiemodule. Deze module is een Genius Network Interface Unit, waarmee VersaMax I/O-modules in gedistribueerde I/O-architectuur kunnen worden geïnstalleerd. Deze module is ontworpen voor het hosten van maximaal acht (8) I/O-modules per rack en ondersteunt de installatie van maximaal acht (8) racks, voor een maximaal aantal van 64 I/O-modules. Het ondersteunt een transmissiesnelheid van 153,6 kbaud voor uitgebreide netwerkconfiguratie; 153,6 kbaud, 76,8 kbaud en 38,4 kbaud voor standaardconfiguratie. De IC200GBI001 kan een groot aantal I/O-punten huisvesten, met name tot 1024 punten voor discrete ingangen; 1024 discrete uitgangen; 128 bytes analoog analoog invoergeheugen en 128 bytes analoog uitvoergeheugen. Deze module kan het scannen van 128 bytes aan netwerkinvoer per scan en 128 bits aan uitvoer per scan beheren. Het heeft een stroomverbruik van 250 mA @ 4VDC en 10 mA @ 3,3 mA. De IC200GBI001 is compatibel voor gebruik met een verscheidenheid aan controllersystemen, aangezien het Genius-protocol wordt ondersteund door eerdere en moderne controllerplatforms. Compatibele besturingssystemen zijn onder meer de Serie 90-70 en PACSystem RX7i en PACSystem RX3i. De juiste firmwarerevisies moeten in zowel de controller als de IC200GBI001 Genius Network Interface Module worden geladen.

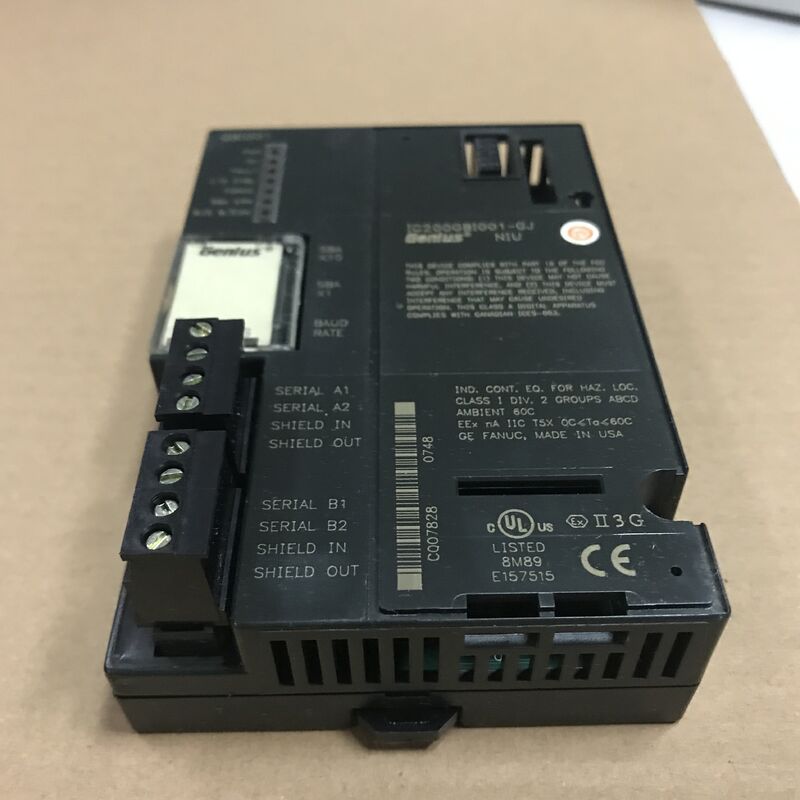

De IC200GBI001 is voorzien van dubbele Genius-aansluitklemmen. De bovenste terminal dient als het primaire Genius-aansluitpunt, terwijl de onderste terminal dient als de redundante poort. Deze poorten zijn ontworpen voor aansluiting in serieschakelingtopologie en zijn geïnstalleerd met een afsluitweerstand aan beide uiteinden van de communicatiekabel. Geschikte weerstandswaarden zijn 75, 100, 120 of 150 ohm over de aansluitingen Serieel 1 en 2.

De GE Fanuc IC200GBI001-eenheid is een netwerkinterface-eenheid of NIU die is vervaardigd door GE Intelligent Platforms/GE Fanuc. Het behoort tot de GE Versamax-serie en is ontworpen om besturingsfuncties te bieden voor verschillende I/O-modules die erop zijn aangesloten. Wanneer de NIU met de juiste firmwareversie is geïnstalleerd, is deze compatibel met verschillende modules, zoals de Genius Bus-controllers, Series 90-70 PLC's en de PacSystems RX7i en Rx3i PLC's. Elke computer die de bus kan besturen, kan als host-pc worden gebruikt. Elk van de racks op de IC200GBI001 Network Interface Unit heeft een capaciteit voor 8 modules en ondersteunt ook maximaal 8 racks. De maximale netwerkingang die elke bus kan scannen is 128 bytes met een maximaal discreet I/O-geheugen van 1024 punten en een analoog I/O-geheugen van 128 bytes.

De GE Fanuc IC200GBI001-eenheid wordt geleverd met 2 verschillende vermogensinstellingen: 3,3 volt vermogen bij 10 milliampère stroom en 5 volt vermogen bij 250 milliampère stroom. Het heeft seriële busadressen variërend van 0 tot 31. De snelheid van gegevensoverdracht via het netwerk is 153,6 kilobaud voor uitgebreide overdrachten en 153,6 kilo-76,8 kilobaud, of 38,4 kilobaud voor standaardoverdrachten. De operators van de IC200GBI001 Network Interface Unit moeten weten dat de overdrachtsnelheid varieert afhankelijk van de afstand tussen de apparaten en het aantal ondersteunde apparaten. De IC200GBI001 NIU wordt geleverd met een breed scala aan functies, waaronder 64 analoge I/O, de mogelijkheid om glasvezelkabels en afgeschermde twisted pair (STP)-kabels te gebruiken, verwijderbare connectoren en diagnostische gegevens van de operator die beschikbaar zijn via de Enhanced Diagnostics Mode (EDM). Bovendien biedt deze netwerkinterface-eenheid redundantie voor zowel de hardware als de media.
