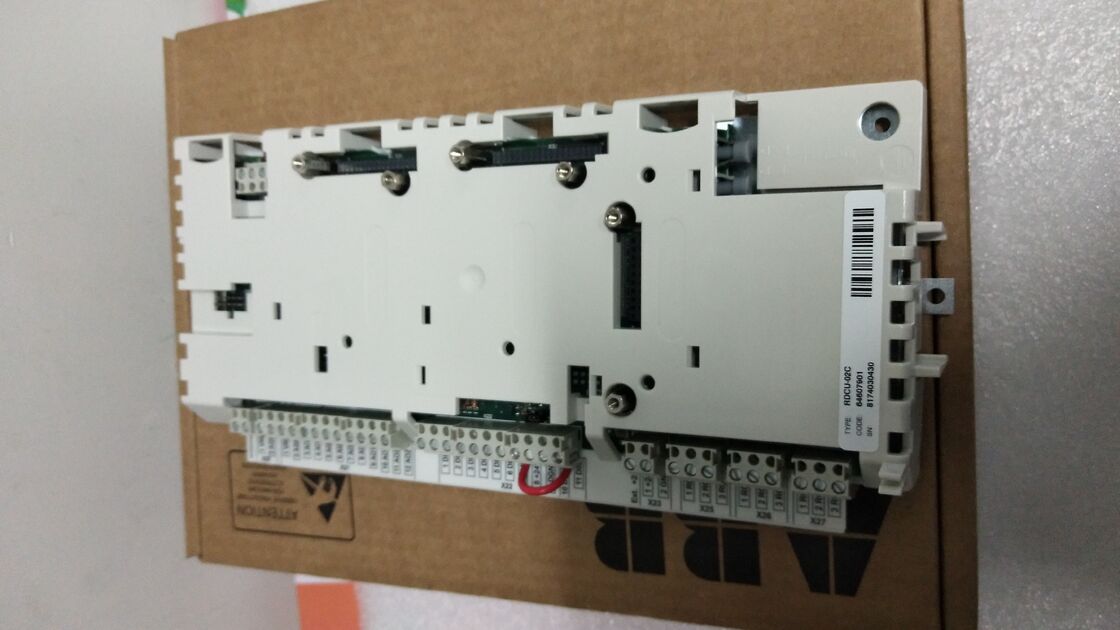

ABB Drive Control Units RDCU02C Inverter Control Unit
| TYPE |
BESCHRIJVING |
| Fabrikant |
ABB |
| Onderdeelnummer/MPN |
RDCU-02C |
| Categorie |
Controllers, Automatisering Onderdelen |
| Conditie |
Gloednieuw |
| Ingangsspanning |
415v |
| Ingangsfase |
3-fase |
| Ingangsfrequentie |
50HZ |
Bedrading
Algemeen
De afschermingen van de I/O-kabels moeten zo dicht mogelijk bij de RDCU op het chassis van de kast worden geaard.
Gebruik grommets bij alle kabelingangen.
Behandel glasvezelkabels voorzichtig. Wanneer u glasvezelkabels loskoppelt, pak dan altijd de connector vast, niet de kabel zelf. Raak de uiteinden van de vezels niet met blote handen aan, aangezien de vezel extreem gevoelig is voor vuil.
De maximale langdurige trekbelasting voor de meegeleverde glasvezelkabels is 1 N; de minimale kortetermijn buigradius is 25 mm (1”).
Digitale/Analoge ingangs-/uitgangsaansluitingen
Zie de Firmware Handleiding van het betreffende applicatieprogramma.
Installatie van optionele modules
Volg de instructies in de gebruikershandleiding van de module.
Overige aansluitingen
Zie ook het bedradingsschema hieronder.
De RDCU van stroom voorzien
De RDCU wordt gevoed via connector X34. Het apparaat kan worden gevoed vanaf de voeding van de omvormer (of IGBT-voeding) module, op voorwaarde dat de maximale stroom van 1 A niet wordt overschreden.
De RDCU kan ook worden gevoed vanaf een externe 24 V DC-voeding. Merk ook op dat het stroomverbruik van de RDCU afhankelijk is van de aangesloten optionele modules. (Voor het stroomverbruik van optionele modules, zie hun respectievelijke gebruikershandleidingen.)
Glasvezelverbinding met omvormer/IGBT-voedingsmodule
Sluit de PPCS-link van de AINT (ACS 800-serie modules) kaart van de omvormer (of IGBT-voeding) module aan op de glasvezelconnectoren V57 en V68 van de RDCU.
Opmerking: De aanbevolen maximale afstanden voor de glasvezelverbinding is 10 m (voor plastic [POF] kabel). In geval van langere afstanden, neem contact op met een ABB-vertegenwoordiger.
