| Artikel 1 | Specificaties | ||
|---|---|---|---|

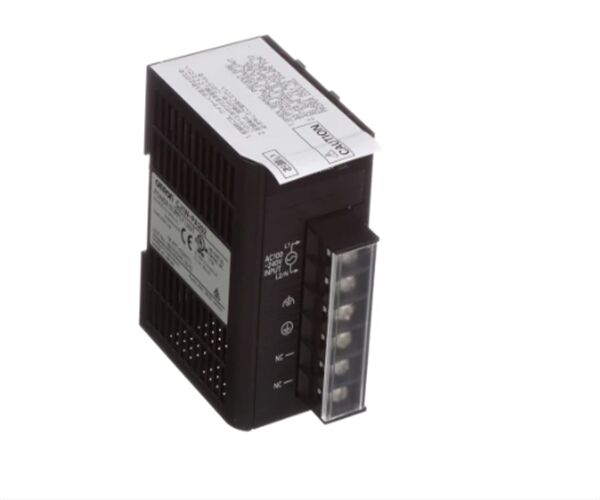

| Model | CZ1W-PA205R | CJ1W-PA205C | CZ1W-PA202 |
| Voerspanning | 100 tot 240 V wisselstroom (breed bereik), 50/60 Hz | ||
| Werkspanning en frequentiebereiken |
85 tot 264 V wisselstroom, 47 tot 63 Hz | ||
| Energieverbruik | 100 VA max. | 50 VA max. | |
| Inrush-stroom *1 | Bij 100 tot 120 V wisselstroom: maximaal 15 A/8 ms. voor koude start in de kamer temperatuur Bij 200 tot 240 V wisselstroom: maximaal 30 A/8 ms. voor koude start in de kamer temperatuur |
Bij 100 tot 120 V wisselstroom: 20 A/8 ms max. voor koude start bij kamertemperatuur Bij 200 tot 240 V wisselstroom: 40 A/8 ms max. voor koude start bij kamertemperatuur |
|
| Uitvoercapaciteit *7 | 5.0 A, 5 V gelijkstroom (inclusief stroomvoorziening van de CPU-eenheid) | 2.8 A, 5 V gelijkstroom (inclusief levering aan de CPU-eenheid) |
|
| 0.8 A, 24 V gelijkstroom | 0.4 A, 24 V gelijkstroom | ||
| Totaal: 25 W max. | Totaal: maximaal 14 W. | ||
| Uitgangsterminal (dienstverlening) |
Niet verstrekt. | ||
| RUN-uitgang *2 | Contactconfiguratie: SPST-NO Schakelcapaciteit: 250 V wisselstroom, 2 A (weerstandsbelasting) 120 V wisselstroom, 0,5 A (inductief) belasting), 24 V gelijkstroom, 2 A (weerstandsbelasting) 24 V gelijkstroom, 2 A (inductiebelasting) |
Niet verstrekt. | |
| Vervanging meldingsfunctie |
Niet verstrekt. | Met Alarm-uitgang (open- de uitstoot van de verzamelaar 30 V DC max. 50 mA max. |
Niet verstrekt. |
| Isolatieweerstand | 20 MΩ min. (bij 500 V gelijkstroom) tussen AC externe en GR terminals *3 |
20 MΩ min. (bij 500 V gelijkstroom) tussen alle externe terminals en GR-terminals *3, en tussen alle alarmuitgangen terminals. 20 MΩ 1 min. (bij 250 V gelijkstroom) tussen alle alarmuitgangen terminals en GR-terminals *3. |
20 MΩ min. (bij 500 V gelijkstroom) tussen AC externe en GR terminals *3 |
| Dielectrische sterkte *4 | 2,300 V AC 50/60 Hz gedurende 1 minuut tussen AC extern en GR terminals *3 Leekstroom: maximaal 10 mA. |
2,300 VAC, 50/60 Hz gedurende 1 minuut tussen alle externe terminals en GR-terminal *3 en tussen alle alarmuitgangen terminals met een lek stroom van maximaal 10 mA. 1,000 V wisselstroom, 50/60 Hz gedurende 1 minuut tussen alle alarmuitgangen terminals en GR-terminals *3 met een lekstroom van 10 M.A. max. |
2,300 V AC 50/60 Hz gedurende 1 minuut tussen AC extern en GR terminals *3 Leekstroom: maximaal 10 mA. |
| 1,000 V wisselstroom, 50/60 Hz gedurende 1 minuut tussen externe DC- en GR-terminals *3 Leekstroom: maximaal 10 mA. |
|||
| Geluidsbescherming | 2 kV op de stroomleiding (volgens IEC61000-4-4) | ||
| Trillingsweerstand | Voldoet aan IEC60068-2-6 5 tot 8,4 Hz met een amplitude van 3,5 mm, 8,4 tot 150 Hz Versnelling van 9,8 m/s2voor 100 min in X-, Y- en Z-richtingen (10 schuiven van elk 10 min = 100 min) |
||
| Schokbestendigheid | Voldoet aan IEC60068-2-27 147 m/s2, 3 keer in X-, Y- en Z-richtingen (100 m/s)2voor Relay Output Units) |
||
| Omgevingsgebruik temperatuur |
0 tot 55 °C | ||
| Omgevingsgebruik luchtvochtigheid |
10% tot 90% (zonder condensatie) |
10% tot 90% (zonder condensatie) *5 |
10% tot 90% (zonder condensatie) |
| Atmosfeer | Het moet vrij zijn van corrosieve gassen. | ||
| opslag in de omgeving temperatuur |
- 20 tot en met 70 °C (excl. batterij) |
- 20 tot 75 °C *5 | - 20 tot en met 75 °C (excl. batterij) |
| Aarding | minder dan 100 Ω | ||
| Behuizing | In een paneel gemonteerd. | ||
| Gewicht | Maximaal 350 g. | Maximaal 400 g. | Maximaal 200 g. |
| CPU-rack afmetingen |
90.7 tot en met 466,7 × 90 × 65 mm (W × H × D) (exclusief kabels) Opmerking: W = a + b + 20 × n + 31 × m + 14.7 a: stroomvoorzieningseenheid: PA205R en PA205C = 80; PA202 = 45; PD025 = 60; PD022=27 b: CPU-eenheid: CJ1-H of CJ1 = 62; CJ1M-CPU1[] = 31 *8; CJ1M-CPU2[] = 49 *8 De totale breedte wordt gegeven door: W = 156,7 + n × 20 + m × 31, waarbij n het aantal 32-punts I/O-eenheden of I/O-besturingseenheden is en m het aantal andere Eenheden. |
||
| Veiligheidsmaatregelen | Voldoet aan de cULus- en EG-richtlijnen. | ||
