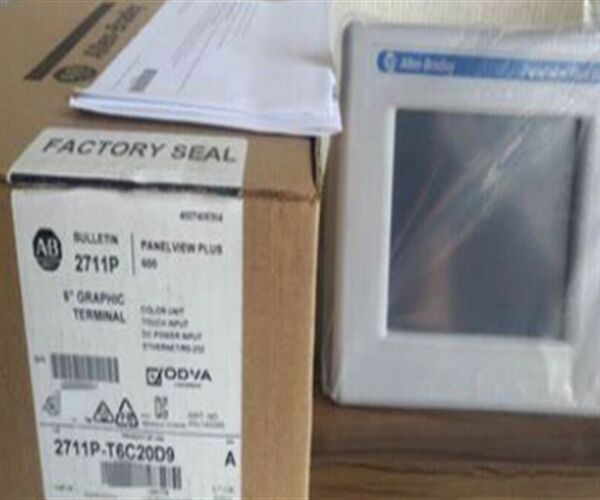

De 2711P-T6C20D is een PanelView Plus 600 Operator-terminal.Een (1) Ethernet- en twee (2) USB-poorten.

Dit PanelView-apparaat wordt vaker een mens-machine-interface (HMI) genoemd en wordt voornamelijk in de fabriek gebruikt om de gebruikers een handige bewakings- en besturingsinterface te bieden.Deze operatorterminals dragen bij tot het verlagen van de operationele kosten en het verhogen van de nauwkeurigheidHet vermindert ook het risico op menselijke fouten, omdat operationele details vanuit één locatie kunnen worden bekeken.

Het 5,7-inch grafische scherm kan procesnabootsing in detail weergeven met de implementatie van HMI-ontwerp dat kleurenschema animatie en representaties gebruikt.de touch input interface is een meer handige interface omdat operators geen knoptoewijzingen hoeven te onthouden bij het bedienen van het proces.

De geïntegreerde RS232-interface wordt praktisch gebruikt voor binnen het paneel of voor een lichte afstandscommunicatie-opstelling.Voor communicatie op lange afstand, kan de Ethernet-poort worden gebruikt omdat deze ook de communicatie met één of meer controllers tegelijkertijd ondersteunt.De USB-poorten worden over het algemeen gebruikt voor het inbrengen van randapparaten zoals toetsenbord en muis, wat flexibiliteit biedt.

De 2711P-T6C20D wordt aangedreven door een externe voedingsbereik van 18-32 VDC met een nominale voedingswaarde van 24 VDC.

Deze bedienersinterface-terminal draait op gelijkstroom.De spanning van de bedienersinterface-terminal van de Allen-Bradley 2711P-T6C20D mag niet lager zijn dan 18 volt gelijkstroom en niet hoger zijn dan 24 volt gelijkstroomHet maximale stroomverbruik van dit product bedraagt 25 W. De 2711P-T6C20D-terminal kan werken onder trillingsomstandigheden tot 57 Hertz bij een 2G piektrillingsniveau.De temperatuur moet tussen de 32 en 131 graden Fahrenheit liggen.De temperatuur moet tussen -13 en 158 graden Fahrenheit liggen.De 2711P-T6C20D bedienersinterface terminal kan communiceren met andere apparaten voor gegevensinvoer via zijn RS-232Deze gebruikersinterface-terminal kan 20 MB flashgeheugen bevatten voor alle toepassingen.

Technische specificaties voor 2711P-T6C20D
