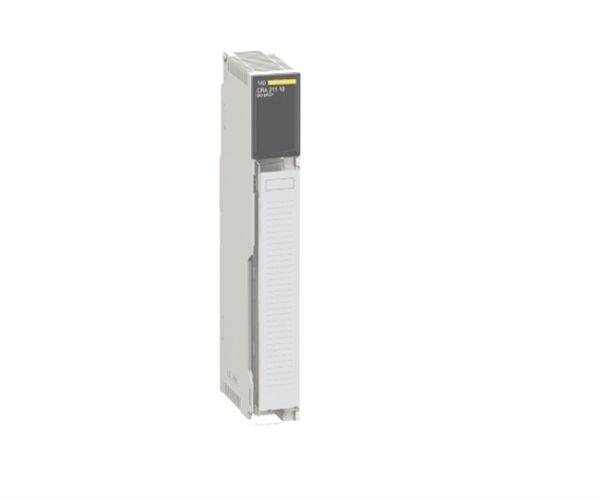

140CRA21110 Modicon stroomvoorziening, DIO I/O Drop Modbus Plus

Svergelijkbare producten

140EHC10500C 140EHC20200 140EHC20200C 140ERT85400

140ERT85410 140ESI06200 140ESI06210 140ESI06210C

140HLI34000 140HLI34000C 140MMB10200 140MMB10400

140MMD10200 140MMD10400 140MSB10100 140MSC10100

140MSX10100 140NHP81100 140NOA61100 140NOA61110

140NOE21100 140NOE21100C 140NOE25100 140NOE25100C

140NOE31100 140NOE31100C 140NOE35100 140NOE35100C

140NOE51100 140NOE51100C 140NOE55100 140NOE55100C

140NOL91100 140NOL91110 140NOL91120 140NOM21100

De informatie in deze documentatie bevat algemene beschrijvingen en/of technische kenmerken van de prestaties van de producten die hierin zijn opgenomen. Deze documentatie is niet bedoeld als vervanging voor en mag niet worden gebruikt voor het bepalen van de geschiktheid of betrouwbaarheid van deze producten voor specifieke gebruikerstoepassingen. Het is de plicht van een dergelijke gebruiker of integrator om de juiste en volledige risicoanalyse, evaluatie en testen van de producten uit te voeren met betrekking tot de relevante specifieke toepassing of het gebruik ervan. Noch Schneider Electric, noch enige van haar dochterondernemingen of dochterondernemingen zijn verantwoordelijk of aansprakelijk voor misbruik van de informatie in dit document. Als u suggesties heeft voor verbeteringen of wijzigingen of fouten heeft aangetroffen in deze publicatie, laat het ons dan weten. Geen enkel deel van dit document mag worden gereproduceerd in welke vorm of op welke manier dan ook, elektronisch of mechanisch, inclusief fotokopieën, zonder uitdrukkelijke schriftelijke toestemming van Schneider Electric.

Alle relevante staats-, regionale en lokale veiligheidsvoorschriften moeten in acht worden genomen bij de installatie en het gebruik van dit product. Om veiligheidsredenen en om naleving van gedocumenteerde systeemgegevens te helpen garanderen, mag alleen de fabrikant reparaties aan componenten uitvoeren.

Wanneer apparaten worden gebruikt voor toepassingen met technische veiligheidseisen, moeten de relevante instructies worden gevolgd.

Als u de software van Schneider Electric of goedgekeurde software niet gebruikt met onze hardwareproducten, kan dit leiden tot letsel, schade of onjuiste bedrijfsresultaten. Het niet in acht nemen van deze informatie kan leiden tot letsel of schade aan de apparatuur. © 2012 Schneider Electric. Alle rechten voorbehouden.

KENNISGEVING

Lees deze instructies zorgvuldig door en bekijk de apparatuur om vertrouwd te raken met het apparaat voordat u het probeert te installeren, bedienen of onderhouden. De volgende speciale berichten kunnen in deze documentatie of op de apparatuur voorkomen om te waarschuwen voor mogelijke gevaren of om de aandacht te vestigen op informatie die een procedure verduidelijkt of vereenvoudigt.

Overzicht

Dit hoofdstuk geeft u algemene informatie om te begrijpen waar en wanneer u de 140 NRP 954 0• glasvezel repeatermodules kunt gebruiken. De 140 glasvezel-repeatermodules NRP 954 0• kunnen in een RIO-netwerk worden geplaatst. Er zijn 2 modellen glasvezelversterkers die elk één type glasvezelkabel ondersteunen:  140 NRP 954 00 ondersteunt multimode glasvezelkabel.  140 NRP 954 01C ondersteunt single-mode glasvezelkabel.

RIO-netwerken

Het Modicon Quantum RIO-netwerk is een lokaal netwerk (LAN) met hoge snelheid (1,544 Mbit/s) dat gebruik maakt van coaxkabels. Het RIO-netwerk ondersteunt de communicatie tussen een PLC en een of meer I/O-modules verspreid over het lokale gebied, bijvoorbeeld de productie- of verwerkingsfaciliteit. Er zijn veel mogelijke native topologieën die kunnen worden gebruikt voor RIO-netwerken:  Lineaire kabeltopologieën (zie de Planning- en installatiegids voor het externe I/O-kabelsysteem voor informatie over RIO-coaxkabelnetwerken.):  Standaard RIO-kabelsystemen met één kabel  Redundante RIO-kabelsystemen  Dubbele kabelsystemen  Hot Standby-kabeltopologieën (zie de Gebruikershandleiding Modicon Quantum Hot standby-systeem voor informatie over Hot Standby-coaxkabel netwerken.):  Hot Standby-systeem met één kabel  Redundant Hot Standby-kabelsysteem De fundamentele architectuur van een RIO-kabelsysteem is als volgt:  de RIO-processor wordt de kop genoemd  het netwerk bestaat uit één (lineaire) of twee (dubbele of redundante) trunkkabel(s) Er zijn aftakkingen geïnstalleerd langs de lengte van de trunkkabel(s) en een dropkabel loopt van een tap naar een drop-adapter. Via trunkterminators van 75 Ω wordt over het hele netwerk een goede impedantiematch gehandhaafd.

De volgende afbeelding toont de basis van een standaard RIO-systeem met één kabel:

De onderdeelnummertabel (zie pagina 22) geeft referenties voor de basiscomponenten die kunnen worden gebruikt in een RIO-topologie.

140 NRP 954 0• Inbrengen glasvezelversterkers
Het inbrengen van glasvezelkabels in een RIO-netwerk maakt het mogelijk om:
Ik breid de totale lengte van het RIO-netwerk uit, bijvoorbeeld RIO-drops op afstand
blokken van een fabriek zonder de dempingslimiet van het coaxkabelsysteem te overschrijden.
Ik verbeter de ruisimmuniteitseigenschappen van de installatie aanzienlijk.
Ik creëer topologieën die niet goed zouden kunnen werken met één coaxkabel.
Ik los aardingsproblemen op afstand op, bijvoorbeeld wanneer het gebruik van verschillende aardreferenties verplicht is, bijvoorbeeld tussen twee gebouwen.
Naast de hierboven genoemde algemene toepassing:
l Door het invoegen van 140 NRP 954 00 glasvezel repeaters in een bestaand RIO-netwerk dat al 490NRP954 glasvezel repeaters gebruikt, kan het RIO-netwerk worden uitgebreid zonder extra pulsbreedtevervorming (of jitter).
De glasvezelrepeater 490NRP954 is een multimode glasvezelrepeater. Raadpleeg de gebruikershandleiding van de Modicon Fiber Optic Repeater voor meer informatie over de 490NRP954.

Inbrengen van glasvezelversterkers in een netwerkkabel De volgende afbeelding toont een RIO-netwerk waarbij de tweede RIO-drop is aangesloten op de trunkkabel met behulp van een lange netwerkkabel:

Om demping, ruis en/of afstand tot de grond te voorkomen bij een lange dropkabel, kan het nuttig zijn om glasvezelrepeaters te installeren.

Toepassingsvoorbeeld

Het volgende voorbeeld toont u de architectuur van een rack met hoge diagnose, geplaatst in een redundante bustopologie en voedingen (AC en DC). Deze architectuur maakt het mogelijk om op afstand te waarschuwen en te interpreteren welke beschikbaarheid verloren is gegaan (stroomvoorziening, glasvezelkabel...):

1 Trunkkabel
2 Netwerkkabel
3 Kraan met trunkterminator
4 2 paar glasvezelkabels
P/S 140 CPS 124 00 en 140 CPS 224 00 Redundante voedingsmodules
NRP 140 NRP 954 0• Glasvezel repeatermodule
CRA 140 CRA 932 00 Externe I/O-drop tweekanaalsmodule
DDI 140 DDI 353 00 DC-ingang 24 Vdc-module
De 140 NRP 954 0• glasvezel repeaters zijn aan elkaar gekoppeld om de lengte van de redundante glasvezelverbinding te vergroten (bijvoorbeeld in een tunnel). De diagnoserelais van de
Op de DDI-module worden redundante voedingen (AC en DC) en NRP-modules aangesloten. Alle in de DDI-module beschikbare diagnoserelaisstatussen worden via de CRA-module naar het RIO-netwerk verzonden.
OPMERKING: In dit voorbeeld worden de modules geïnstalleerd in een Quantum-backplane met 6 slots (140 XBP 006 00) of meer.
Raadpleeg de Modicon Quantum Automation Series Hardware Reference
Gids voor details over voeding, externe I/O-drop, DC-ingangsmodules en backplane.
