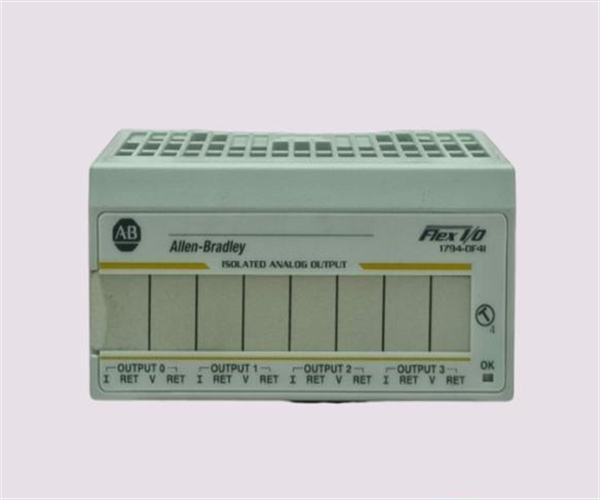

De Allen-Bradley 1794-OF4I is een FLEX I/O analoge module met vier geïsoleerde analoge uitgangen.1794-TBNFDe module kan worden gemonteerd op een DIN-rail of rechtstreeks op een paneel.

Het externe gelijkstroomspanningsbereik voor de 1794-OF4I-module is 19,2 tot 31,2 VDC, inclusief een 5% AC-rimpel.Het ondersteunt een maximale overbelasting van 30 V of 32 mA continu op één kanaal tegelijkertijdDe module kan een maximale stroombelasting van 3 mA op de spanningsuitgang en een weerstandsbelasting van 0 tot 750 ohm op de spanningsuitgang verwerken.beide zijn door de gebruiker te configurerenDe uitgangsspanning kan worden ingesteld op ±10 V, ±5 V, 0-10 V of 0-5 V, ook door de gebruiker kan worden geconfigureerd.

De 1794-OF4I heeft een maximale vermogensafvoer van 4,7 W bij 31,2 VDC, met een maximale warmteafvoer van 16 BTU/uur bij deze spanning.De isolatiespanning van de module is afhankelijk van de gebruikte basisunitHet biedt een stand van 250 V continue isolatie bij aansluiting op een basisunit van 1794-TBN en een stand van 120 V continue isolatie bij andere compatibele basisunits.en de vereiste FlexBus-stroom is 50 mADe resolutie van de module is 15 bits plus teken, met een spanningsresolutie van 0,320 mV/cnt en een stroomresolutie van 0,656 mA/cnt. De update-snelheid voor alle kanalen is 2,5 of 5 milliseconden,met een staprespons van minder dan 25 μs bij 63% van de volle schaal.

Zowel spannings- als stroomterminals bieden een absolute nauwkeurigheid van 0,1% volle schaal bij 25 °C. De nauwkeurigheidsverschuiving varieert echter met de temperatuur: 0,0012% volle schaal per °C voor de spanningsterminal en 0.De 1794-OF4I maakt gebruik van digitale-analoog (DAC) conversie, met een resolutie van 15 bits plus teken of 0,320 mV/cnt voor spanning, en 0.656 mA/cnt voor stroom.

De module zorgt voor een signaalupdateringssnelheid van 2,5 ms of 5,0 ms voor alle kanalen, die op alle kanalen gelijkmatig kan worden geconfigureerd.met een stroombelasting op de uitgangsspanning van 3 mADe module is fabrieksgekalibreerd, maar kan indien nodig ook handmatig worden gekalibreerd.Het kan een maximale overbelasting van 30 V continu of 32 mA continu op één kanaal tegelijk verdragen.

De 1794-OF4I is volledig compatibel met terminalbasis-eenheden zoals de 1794-TB2, 1794-TB3, 1794-TB3S, 1794-TB3T, 1794-TB3TS en 1794-TBN.Het vereist een FlexBusspanning van 5 VDC en een FlexBusstroom van 50 mADe externe voedingsbron van de module vereist een nominale 24 VDC, met een toepasselijk spanningsbereik van 19,2 – 31,2 VDC.

De 1794-OF4I kan worden gemonteerd op een DIN-rail of rechtstreeks op het onderpaneel van het behuizing.Het is ook compatibel met alle beschikbare Flex I/O-communicatieadapters en is goedgekeurd voor gebruik op gevaarlijke locaties..
