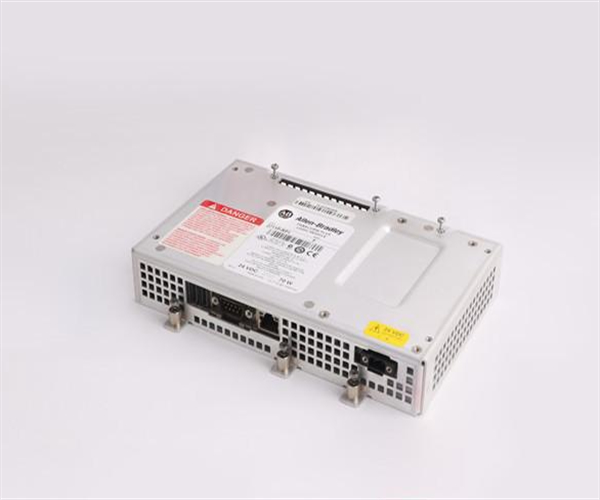

2711P-RP1 Panel View plus Logic Module 2711P-RP1

Beschrijving van 2711P-RP1

De 2711P-RP1-module is een logica-module van Allen-Bradley/Rockwell Automation.De 2711P-RP1 logica module is speciaal ontworpen om te werken met Panelview 700 tot 1500 serie display modulesHet bevat het geheugen en de processor die de aangesloten displaymodule gebruikt om te werken.Een volledig besturingssysteem van de Panelview Plus serie 700 tot en met 1500 bestaat uit een displaymodule en een logica-module zoals de 2711P-RP1 logica-module, en het systeem kan worden aangepast met optionele apparaten zoals communicatiemodules.

De Allen-Bradley 2711P-RP1 is een PanelView Plus component.Dit onderdeel is specifiek een logica module die een verscheidenheid aan interfaces en bevat de nodige geheugen gebieden en processor van de PanelView Plus operator terminal.

De 2711P-RP1 is aan de achterkant van de displaymodule bevestigd.gebruikt voor de runtime-interface van de operatorterminals, en 64 MB Flash, gebruikt voor het opslaan van bestanden zoals back-up van applicaties, handleidingen, logboeken, recepten, rapporten en andere systeembestanden.

De 2711P-RP1 Logic-modules verbinden zich met de schakelingen van de displaymodule via de PCI-slot.Er moet een goede aarding worden nageleefd omdat de onderdelen binnen zeer gevoelig zijn voor statische elektriciteit..

De 2711P-RP1 is compatibel voor gebruik met PanelView Plus 700, 1000, 1250 en 1500 operator terminals.Dit apparaat is een vervangende hardware als elke PanelView Plus 700-1500 wordt geleverd met een vooraf geïnstalleerde logica moduleEvenzo vereist een volledig functionele PanelView Plus-operatorterminal een logische module.

De 2711P-RP1-module wordt aangedreven door een externe 24VDC-stroomtoevoer.De Ethernet-poort wordt gebruikt voor het verbinden van de PanelView-terminal met een of meer controllers via Ethernet I/P-protocol, terwijl de RS232-interface wordt gebruikt voor peer-to-peer-verbindingEthernet kan langere afstanden bestrijken met een maximum van 100 meter die gemakkelijk kan worden verlengd. De RS232-verbinding wordt ideaal gebruikt voor korte afstanden, meestal binnen de panellets.Deze logica module wordt ook geleverd met twee (2) USB-poorten voor het aansluiten van randapparaten zoals toetsenbord en muis.

Het is met zes schroeven aan de displaymodule bevestigd en kan een communicatiemodule dragen die er aan is bevestigd nadat het grijze etiket aan de achterzijde van de logica-module is verwijderd.Zorg er altijd voor dat de display module niet wordt aangedreven bij het aansluiten van de logica module. De WordPad teksteditor, Media Player en afstandsbedieningsverbinding zijn enkele van de uitgebreide optionele functies die beschikbaar zijn met deze module. De 2711P-RP1 ondersteunt 2 USB-connectoren,1 RS-232 connector, en 1 Ethernet-poort. Het heeft ook een CompactFlash Card Slot voor het inbrengen van geheugenkaarten.De module werkt alleen veilig in een omgeving met een omgevingstemperatuur tussen 0 en 55 graden CelsiusHet enige onderhoud dat deze unit vereist is een visuele inspectie van de connectoren en af en toe een reiniging van opgehoopte stof.Deze module heeft ingebouwde statusindicatoren voor procesidentificatieAndere beschikbare slots zijn de USB-, CompactFlash- en Ethernet-slots voor efficiënte communicatie.
