SCHNEIDER 140DAI75300 AC Input 32 punten 230 VAC 8-puntsgroep isolatie

SCHNEIDER 140DAI75300 AC-ingang 32 punten 230 VAC 8-punts groepsisolatie

Overzicht en Technische Specificaties

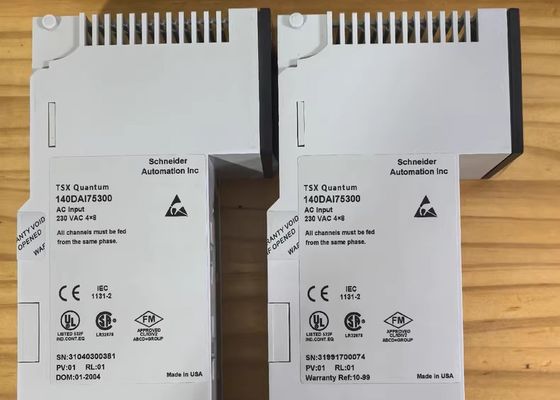

De Schneider Electric 140-DAI-753-00 is een flexibele, betrouwbare I/O-module die speciaal is ontworpen voor VAC discrete ingangstoepassingen. Als een standaardcomponent van de Modicon Quantum-serie speelt hij een cruciale rol in industriële automatiserings- en procesbesturingssystemen en levert hij geavanceerde mogelijkheden voor ingangsverwerking en -bewaking. Geproduceerd door Schneider Electric—een pionier in industriële automatiseringsoplossingen—garandeert de 140-DAI-753-00 VAC discrete ingangsmodule uitzonderlijke prestaties en betrouwbaarheid. Hij staat bekend om zijn soepele compatibiliteit met diverse softwareplatforms, waaronder Unity Pro, ProWORX 32 en Concept, waardoor naadloze integratie in een breed scala aan automatiseringskaders mogelijk is.

Ingangscapaciteit en Kanaalgroepering
Met 32 discrete ingangskanalen organiseert de 140-DAI-753-00 module deze kanalen in vier afzonderlijke groepen. Deze configuratie vereenvoudigt het beheer en de organisatie van ingangssignalen, waardoor de efficiëntie van systeemcontrole en -bewaking wordt verhoogd. Elke groep kan onafhankelijk worden geïsoleerd, wat een verbeterde bescherming biedt tegen elektrische storingen—een essentiële vereiste voor het behoud van de integriteit van het besturingssysteem.

Spannings- en Stroomspecificaties
Deze module werkt met een ingangsspanningsbereik van 230 V AC en ondersteunt twee verschillende operationele frequentiebanden: 47–53 Hz en 57–63 Hz. Voor elke frequentieband is het gegarandeerde spanningsbereik voor toestand 1 175–264 V AC (van toepassing op 47–53 Hz) en 165–264 V AC (van toepassing op 57–63 Hz). Ongeacht de bedrijfsfrequentie is het spanningsbereik voor toestand 0 consistent gegarandeerd op 0–40 V AC. Bij 230 V AC varieert de ingangsstroom per bedrijfsfrequentie: deze meet ≤ 9,7 mA bij een werking van 47–53 Hz en ≤ 11,5 mA bij een werking van 57–63 Hz. De impedantie van de module is ontworpen om capacitief te zijn, met waarden van 31.800 Ohm (voor 47–53 Hz) en 26.500 Ohm (voor 57–63 Hz).

Reactietijd en Lekstroom
De 140-DAI-753-00 module levert snelle reactietijden: de Off-On-overgang varieert van 4,9 ms tot 0,75 keer de lijncyclus, terwijl de On-Off-reactietijd 7,3 ms tot 12,3 ms beslaat. Dit zorgt voor een nauwkeurige en betrouwbare signaalverwerking. Bovendien handhaaft de module een lage lekstroom (≤ 2,6 mA), wat helpt signaalinterferentie en valse triggergebeurtenissen te voorkomen.

Isolatie en Stroomverbruik
Isolatie is een essentiële eigenschap van de 140-DAI-753-00 module. Hij heeft een classificatie van 1780 Vrms voor isolatie—zowel tussen groepen als tussen groepen en de bus—voor periodes tot één minuut. Dit hoge isolatieniveau verbetert de operationele veiligheid en beschermt de module en aangesloten apparaten tegen elektrische storingen. De module beschikt ook over energie-efficiëntie, met een stroomverbruik van ≤ 5 W, terwijl hij toch strenge operationele normen handhaaft.

Signalering en Markeringen
De 140-DAI-753-00 is uitgerust met diverse lokale signaleringsfuncties, zoals een groene LED-indicator voor actieve buscommunicatie en een rode LED-indicator voor externe storingen. Bovendien is elk van de 32 ingangskanalen voorzien van een eigen groene LED-statusindicator, die een duidelijke zichtbaarheid garandeert van de operationele status van individuele kanalen. De module draagt de CE-markering, wat de naleving van Europese veiligheids- en kwaliteitsvoorschriften aangeeft.
