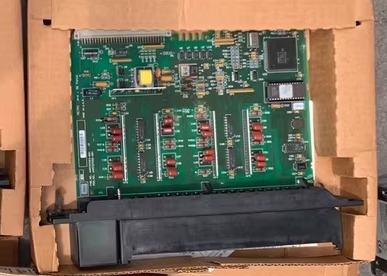

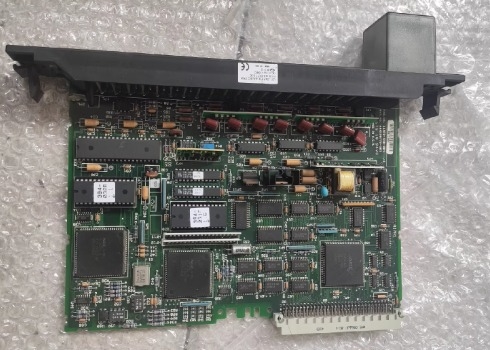

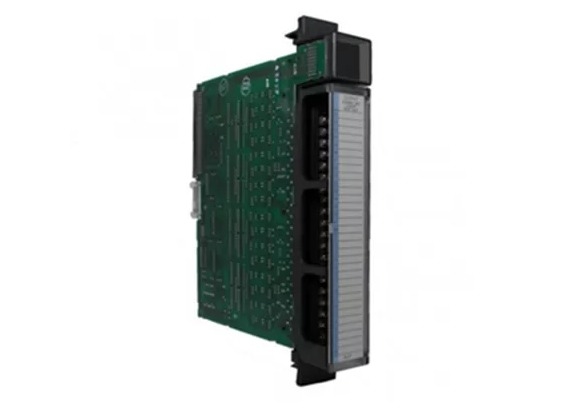

GE Fanuc IC697ALG320 Series 90-70 PLC Analog Modules High Level Analog Output Systeem

GE Fanuc IC697ALG320 Series 90-70 PLC Analog Modules High Level Analog Output Systeem

Meer informatie:

Belangrijkste kenmerken
Hoge analoge uitvoercapaciteiten

• Dual-outputtypen: een enkele module levert zowel spannings- als stroomuitgangssignalen.
• Onafhankelijke configuratie: Alle vier de uitgangen kunnen individueel worden ingesteld om te werken als spannings- of stroomuitgangen.
• Spanningsuitgangsbereik: Ondersteunt unipolaire of bipolaire werking, met een volwaardig bereik tot ±10 volt.
• Stroomuitgangsbereik: genereert stroomlussignalen met een bereik van 0 tot 22,5 mA.


Gebruikersgerichte configuratie

• Kanaalspecifieke schaal: Gebruikers hebben de flexibiliteit om individuele schaalinstellingen toe te passen op elk uitgangskanaal.
• Rapid Update Performance: beschikt over een snelle update snelheid om de tijdigheid en nauwkeurigheid van de uitgangssignalen te garanderen.
• Switch-free setup: elimineert de noodzaak van jumpers of DIP-switches tijdens de configuratie, waardoor het setupproces wordt vereenvoudigd.
• Fabriekskalibratie: vooraf in de fabriek gekwalificeerd, waarbij de kalibratiegegevens veilig worden opgeslagen in een niet-vluchtig EEPROM-geheugen voor langdurige opslag.


Intuïtieve softwareconfiguratie

• Compatibele software: kan worden geconfigureerd via MS-DOS- of Windows-gebaseerde programmeers.
• Systeemcompatibiliteit: werkt naadloos op Windows 95- of Windows NT-systemen en kan verbinding maken via Ethernet TCP/IP of via de SNP-poort.
• Ondersteunde programmeringsapparaten: werkt met IBM XT, AT, PS/2 of andere compatibele personal computers.


Kernfuncties
Digitale-analoogconversie (D/A)

• Gegevensverwerving: ontvangt digitale gegevens van de CPU of andere controllers via de PLC-backplane.
• Signalconversie: Het omzetten van de verkregen digitale gegevens in analoge uitgangen met behulp van een geïntegreerde digitale-analoog (D/A) converter.
• "Technische apparatuur" voor de "ontwikkeling" of "ontwikkeling" van "technische apparatuur" voor de "ontwikkeling" van "technische apparatuur" of "technische apparatuur".
• Resolutie en bescherming
• Hoge nauwkeurigheid: beschikt over een resolutie van 16 bits (equivalent aan 1 deel in 65536) en handhaaft 14 bits monotoniteit voor consistente prestaties.
• Elektrische isolatie: de uitgangscircuits zijn geïsoleerd van de PLC-backplane om interferentie te voorkomen en de stabiliteit van het systeem te waarborgen.
• Overspanningsbescherming: uitgerust met beveiligingen tegen zowel tijdelijke als vaste overspanningsomstandigheden ter bescherming van de module.

Geheugen & Adresering

• Adresreferentie: maakt gebruik van %AQ-referenties binnen het PLC-systeem voor adreskaarten.
• Geheugencapaciteit: De PLC ondersteunt tot 8K woorden van %AQ-geheugen voor analoge uitvoeroperaties.
• Geheugenallocatie: elk afzonderlijk uitvoerkanaal neemt één 16-bits woord van %AQ-geheugen in beslag.


Productbeschrijving
De IC697ALG320 is een high-performance analoge uitgangsmodule die behoort tot de serie 90-70 Programmable Logic Controller (PLC).met een diameter van niet meer dan 10 mm,.

Wat het stroomverbruik betreft, haalt het maximaal 1,66A (8,3 Watt) uit het achtervlak bij 5VDC, terwijl het ook 150 mA van de gebruikersstroomvoorziening vereist om de huidige uitvoerfunctionaliteit mogelijk te maken.Het is uitgerust met vier onafhankelijk te configureren uitgangskanalen, in staat om volgens behoefte stroomsignalen (0-20 mA / 4-20 mA) en spanningssignalen (-10VDC / +10 VDC) te genereren.

Temperatuurcoëfficiënt
De nauwkeurigheid van de module wordt beïnvloed door de temperatuur, met een coëfficiënt van 25 ppm per graad Celsius voor spanningsoperaties en 50 ppm per graad Celsius voor stroomoperaties.

De primaire functie van de IC697ALG320 is het ontvangen van digitale gegevens van de PLC's besturings- en verwerkingseenheid, deze omzetten in analoge signalen via de geïntegreerde DAC,en leveren precieze analoge uitgangen, terwijl ze tegelijkertijd beschermen tegen overspanning en voorbijgaande elektrische gebeurtenissen.

Begrippen GE IC697ALG320
1We verzenden wereldwijd en accepteren T/T en Paypal.
2Alle items zijn onderhevig aan beschikbaarheid en slagen onze QA testen en inspectie.
3- Tijd om te draaien:
Standaard orderverwerking duurt 1-2 werkdagen plus gekozen verzendmethode.
Er is een extra vergoeding beschikbaar voor spoed- en buitenwerktijden.
