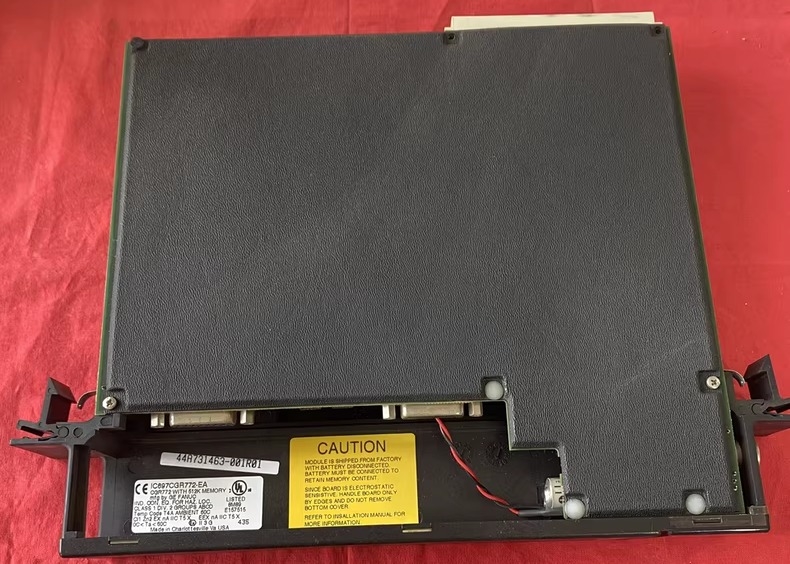

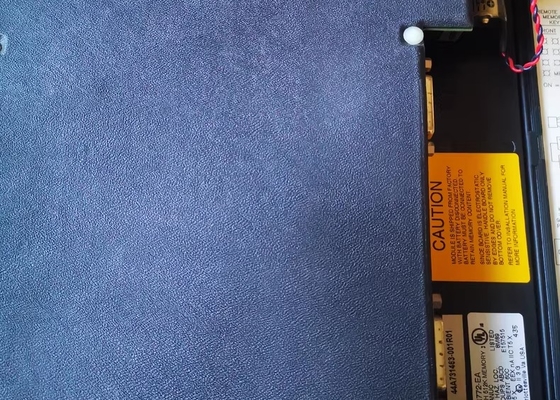

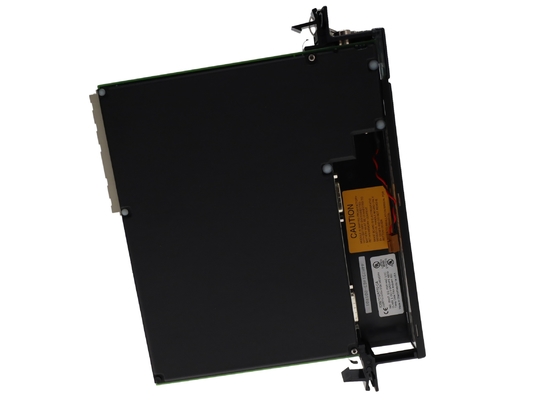

GE Fanuc IC697CGR772 Hot Standby Genius Dual Bus CPU 486DX4 2K Discrete I/O 512K byte

Overzicht
De IC697CGR772 is een hot-standby, dual-bus Central Processing Unit (CPU) module die behoort tot het Series 90-70 Programmable Logic Controller (PLC) platform. Oorspronkelijk vervaardigd door GE Fanuc Automation, maakt de module nu deel uit van Emerson Automation na een overname. Het is specifiek ontworpen voor toepassingen die hoge beschikbaarheid en fouttolerantie vereisen—in combinatie met een andere identieke CPU levert het belangrijke redundante mogelijkheden: naadloze overdracht, automatische synchronisatie, redundante back-up communicatie, switching in één scan en eliminatie van single points of failure.

Kernhardware & Prestaties
Verwerkings- & Wiskundige Mogelijkheden
De IC697CGR772 beschikt over een embedded 80486DX4 microprocessor die draait op 96 MHz. Het bereikt een Boolean uitvoeringstijd van 0,4 microseconden per Boolean functie en ondersteunt 32-bit floating-point wiskundige berekeningen—waardoor efficiënte verwerking van complexe industriële toepassingen mogelijk is. De module beschikt ook over een snelle scantijd van 5,9 milliseconden, wat zorgt voor responsieve real-time controle.

Geheugen & I/O Capaciteit
Geheugen: Uitgerust met 512 KB Random Access Memory (RAM), inclusief batterijgevoed CMOS RAM dat wordt onderhouden door de IC697ACC701 lithium batterij. Deze vervangbare batterij behoudt ook de datum en tijd van de module. Een ingebouwde geheugenbeschermingsschakelaar voorkomt onbedoelde wijziging van de geheugeninhoud wanneer deze is ingeschakeld.
I/O-verwerking: Ondersteunt tot 2.048 discrete ingangen, 2.048 discrete uitgangen en 8.000 analoge I/O's—waardoor het geschikt is voor grootschalige automatiseringsopstellingen. Het is volledig compatibel met alle GE Fanuc IC660/IC661 en IC697 I/O-producten, waardoor de implementatie van complete, flexibele automatiseringsoplossingen mogelijk is.

Communicatie & Connectiviteit
De IC697CGR772 biedt veelzijdige communicatieopties ter ondersteuning van point-to-point en multi-drop verbindingen:

Seriële poorten: 1x RS232 poort en 2x RS485 interfaces (beide RS485 poorten bevinden zich op het frontpaneel van de module). Alle seriële poorten ondersteunen native het GE SNP-protocol.

• Netwerkpoort: Een RJ45-poort is inbegrepen voor netwerkverbindingen.
• Configuratie: De CPU kan eenvoudig worden aangesloten op een personal computer voor installatie en programmering. Programmeren wordt ondersteund via MS-DOS-gebaseerde software die draait op Windows-besturingssystemen.

Operationele Bediening & Statusbewaking
Bedieningsfuncties

• Handmatig schakelen: Een speciale functie maakt handmatig schakelen tussen communicatiemodules mogelijk voor flexibel netwerkbeheer.
• Bedrijfsmodi: Een 3-standen schakelaar stelt operators in staat om de bedrijfsmodus van de module snel aan te passen (bijv. RUN/STOP).
• Statusindicatoren

De voorkant van de module is uitgerust met 7 LED-indicatoren, die real-time inzicht geven in verschillende systeemstatussen en -gebeurtenissen (bijv. stroom, communicatie, foutcondities). Bovendien fungeert de Module OK LED als een batterijgezondheidsmonitor: als een lage batterij wordt gedetecteerd, blijft de LED niet branden na het opstarten.


Technische Specificaties

• Bedrijfstemperatuurbereik: 0°C tot 50°C
• Stroomvereisten: 5 V DC, 3,1 A (nominale stroom)
• Verstreken Tijd Klok Nauwkeurigheid: Maximaal 0,01%
• Batterij: IC697ACC701 vervangbare lithium batterij (voor RAM-back-up, datum- en tijdbehoud)
