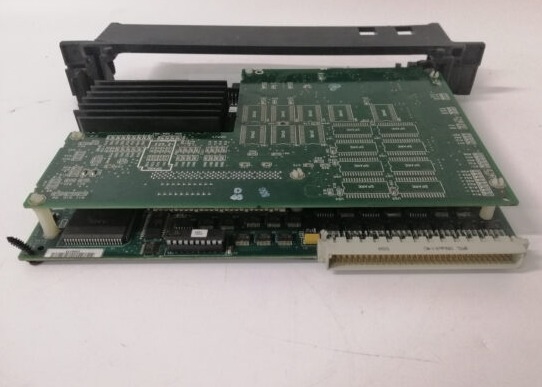

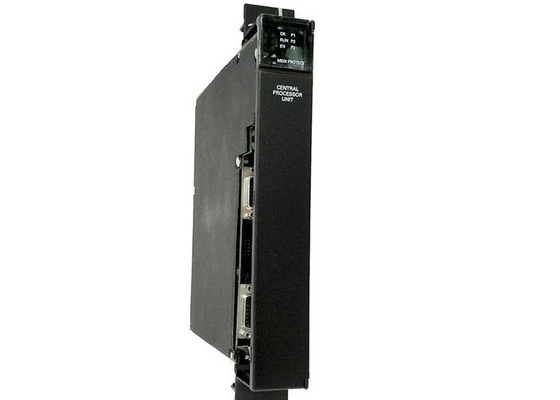

GE Fanuc IC697CPX935 I/O-module 96 MHZ 32-BIT Floating Point 1 Mbyte Snel Geheugen

De IC697CPX935 is een single-slot Central Processing Unit (CPU) die behoort tot de Series 90-30 productlijn, ontwikkeld door GE Fanuc als onderdeel van GE Intelligent Platforms’ PLC-aanbod. Ontworpen voor real-time systeemcontrole, integreert deze module robuuste prestaties, flexibele communicatiemogelijkheden en ruime geheugen om grootschalige industriële toepassingen te ondersteunen.


Kernhardware & Prestaties
In de kern beschikt de IC697CPX935 over een 96 MHz 80486DX4 microprocessor, die een Boolean-uitvoeringstijd van 0,4 microseconden levert en floating-point berekeningen mogelijk maakt met dezelfde snelle interval van 0,4 microseconden. De geheugenconfiguratie omvat 1 MB batterijgeheugen Random Access Memory (RAM) (afhankelijk van de IC697ACC701 batterij voor back-up) en 256 KB niet-vluchtig flashgeheugen—dit laatste is bedoeld voor het opslaan van systeemfirmware. Een belangrijk voordeel van het flashgeheugen is dat firmware-updates kunnen worden voltooid zonder de module te demonteren of EPROM's te vervangen, wat het onderhoud vereenvoudigt.

Voor I/O-verwerking ondersteunt de CPU een aanzienlijke capaciteit: hij biedt plaats aan maximaal 12.000 discrete input/output (I/O) punten (12K bits) en wijst 8.000 woorden geheugen toe voor analoge I/O. Deze robuuste I/O-capaciteit maakt hem zeer geschikt voor grote, complexe industriële toepassingen waar uitgebreide procesbewaking en -besturing vereist zijn.


Communicatiemogelijkheden
De IC697CPX935 is uitgerust met drie ingebouwde seriële poorten om veelzijdige connectiviteit te faciliteren:

1x RS232 seriële poort
2x 9-pins D-shell RS485-interfaces

Alle drie de poorten ondersteunen het SNP Slave-communicatieprotocol, terwijl Break-Free SNP Slave-functionaliteit exclusief is voor Poort 1 en Poort 2. Naast seriële communicatie communiceert de CPU met intelligente optiemodules, analoge/discrete I/O-modules en andere compatibele apparaten via een in een rek gemonteerde backplane die voldoet aan het VME C.1-standaardformaat.


Compatibiliteit & Ondersteunde Modules
De IC697CPX935 biedt brede compatibiliteit met GE Fanuc’s industriële ecosysteem en ondersteunt:

GE IC697-familie modules (inclusief analoge, discrete I/O en slimme optiemodules)
Alfanumerieke en programmeerbare displayprocessors
Communicatiemodules, GE IC660/IC661 buscontrollers en link/LAN-interfacemodules


Operationele Vereisten & Besturing
Omgevings- & Koelbehoeften
De IC697CPX935 moet werken in omgevingen waar de temperatuur niet hoger is dan 50°C. Om deze temperatuurgrens te handhaven, is geforceerde luchtkoeling verplicht—compatibele rekventilatorassemblies omvatten:

IC697ACC721 (120 VAC)
IC697ACC724 (240 VAC)
IC697ACC744 (24 VDC)

Programmering & Besturing

Programmeer Software: Gebruikersprogramma's worden ontwikkeld met behulp van MS-DOS- of Windows-gebaseerde software en vervolgens naar de CPU gedownload. Configuratie kan ook worden gedaan via een aangesloten computer met MS-DOS, Windows 95 of Windows NT.
Operationele Besturing: De CPU kan op twee manieren worden bestuurd: via software die is gekoppeld aan een computer, of via een 3-standen RUN/STOP-schakelaar op de module.
