Inleiding
De DeltaVTM Media Converters biedt een gemakkelijke manier om verbinding te maken
de afgelegen veldkamers met CHARM I/O-kaarten (CIOC)
DeltaV Control Network.
de afstand van koperen Ethernet-kabels en deze media
Met de converters kunt u het DeltaV-besturingsnetwerk uitbreiden.
afstanden tot 15 km.
De mediaconverters veranderen de communicatiemiddelen
van koper naar Ethernet en vice versa en vergemakkelijkt eenvoudig
verbinding met zowel enkelmodus- als meermodusvezel
Optische kabel.
Er zijn drie verschillende modellen van DeltaV Media Converters
beschikbaar met de volgende havenopties:
Single-Mode Media Converter met één glasvezelpoort en
één koperen poort
Multi-Mode Media Converter met één glasvezelpoort en
één koperen poort
2-poort SFP Media Converter met één koperen poort en
2 SFP-kooien die kunnen worden gebruikt voor SFP-modules van koper of vezels
(alleen voor installatie in veilige gebieden)

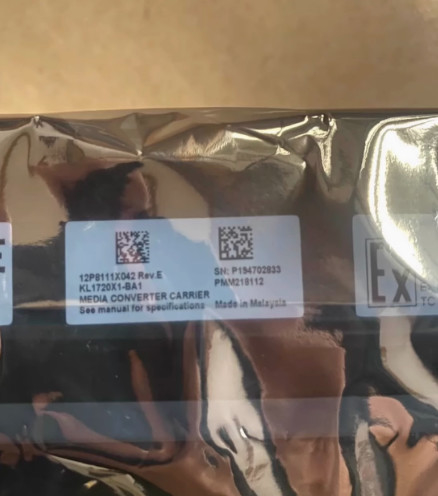

Alle drie de DeltaV Media Converters komen in een Dual Media
Converterassemblage met een Dual Media Converter Carrier
Dit vergemakkelijkt een gemakkelijke implementatie.
voor overbodige DeltaV-besturingsnetwerken.
Voordelen
Vergemakkelijkt de inzet van elektronische marshalling op het terrein:
DeltaV met Electronic Marshalling kan in kasten worden geïnstalleerd
In de controlekamers is het mogelijk om het apparaat te installeren, maar het installeren van het apparaat in omheiningen in het veld
betekent dat de I/O dichter bij de veldtoestellen is geïnstalleerd en
kan aldus de afstand tussen de veldtoestellen en
de draad is afgesloten met het besturingssysteem.Veel keer.
Om verbinding te maken moet glasvezeltechnologie worden ingezet.
CHARM I/O-kaarten in veldbehuizingen met de regelaars
in het gebouw van de controlekamer.Emerson heeft schakelaars.
De DeltaV is een van de meest bekende Ethernet-toestellen.
Media Converters zijn gespecialiseerde apparaten die van
koperen naar vezels om het eenvoudiger te maken om elektronische
- Ik ben een veld commandant.Sommige installaties vereisen het gebruik van koper
IOP's voor CIOC's om de koppeling van Ethernet te vergemakkelijken
van het ene CIOC naar het volgende
voor schakelaars.De media-converters laten grotere afstanden toe
van de controlekamer naar een groep ruimtes met CIOC's
in het veld.
Ondersteunt meerdere soorten glasvezel: zowel multi-mode als
Een-mode vezeltypen worden ondersteund.Multi-Mode kan gaan.
de afstand tot 2 km en de enkelmodus tot maximaal
15 km afstand met de juiste installatie.
Redundante stroomverbindingen: De Dual Media
Converter Carrier omvat terminals voor redundante 24V gelijkstroom
Stroomvoorzieningen en de mediaconverter hebben LED-diagnostiek
Dat zal een storing in de stroomvoorziening aangeven.
Bescherming van gevaarlijke gebieden beschikbaar
Multimode-mediaconverters hebben certificeringen voor gevaarlijke gebieden
en kan worden gemonteerd in klasse 1, divisie 2 en zone 2 gevaarlijke
gebieden.De 2-poort SFP Media Converter maakt verschillende SFP
met een vermogen van niet meer dan 50 W,
en kan daarom niet worden gecertificeerd voor gevaarlijke installaties.
Inclusief draadterminals voor gemakkelijke installatie: elk dubbel
Media Converter Carrier omvat terminals voor redundante stroom
voorraden.Deze terminals zijn gedupliceerd om daisy-chaining mogelijk te maken
van het 24VDC-vermogen voor eenvoudige installatie.Dit vermindert de noodzaak
voor een afzonderlijk terminalblok om extra media van stroom te voorzien
Converters of CIOC's.
Werkt met zowel DeltaV als DeltaV SIS: er zijn veel toepassingen
voor de DeltaV Media Converters die zowel DCS als
SIS-installaties.Hoewel de meeste toepassingen in DCS-toepassingen
De CIOC kan worden aangesloten op het DeltaV-besturingsnetwerk.
met een vermogen van meer dan 10 W,
DeltaV-controllers, DeltaV Zone 2 Remote I/O enz.
Voor DeltaV SIS kan het worden gebruikt om de SZ Controller aan te sluiten
Het DeltaV-controle netwerk, maar het kan ook worden gebruikt om
CSLS's verbinden met de SZ-controllers
