Technische specificaties voor IC693APU302

Merk GE Fanuc
Serie Serie 90-30
Productbeschrijving Aspositiesysteem (APM)
Fabrikant GE Fanuc (voormalig); Emerson Automation (huidige)
Serie Serie 90-30
Deelnummer IC693APU302
Aantal ondersteunde as twee (2)
Productbeschrijving Asspositiemodule
Nummer van as twee (2)
Communicatiepoorten Twee (2) As-module; 25-pins servo-verbinding
Nummer van Assen 2 Assen
Werkwijzen: standaardmodus; volgmodus
Module LED-indicatoren EN1, EN2, STST, OK en CFG
Servo Loop Update 2 milliseconden
Breedte van de slot Eenvoudige slot
Verbindingen voor het frontpaneel: twee (2) 24-pin-assenverbindingen (A/B); één (1) communicatiepoort

De in dit hoofdstuk bedoelde apparatuur is bedoeld voor de toepassing van de volgende toepassingen:
Compatibele kabels: IC693CBL311 (10 voet/3 meter); IC693CBL319 (3 voet/1 meter);IC693CBL317 (10 voet/3 meter) met een 8 ̊ buitenste schildpigtail en IC693CBL320 (3 voet/1 meter) met een 8 ̊ buitenste schildpigtail
Aantal toegestane modules CPU 311, CPU 313 en CPU 323: drie (3) APM-modules CPU 331 en hoger: acht (8) APM-modules
Terminalblok: Weidmuller RD25 910648 o of gelijkwaardig
Ondersteunde CPU's: modulaire CPU's van serie 90-30, ingebedde CPU's (311, 313 en 323)
Type aansluiting 24-pin High Density, 25-pin type D
Aantal modules per basisplaat: drie (3)
Aantal installaties: Modulaire CPU's: Tot acht (8) modules Ingebedde CPU's: Drie (3) modules
PLC's van de serie 90-30
LED-indicatoren EN1; EN2; STAT; OK; CFG
Status van de levenscyclus van het product* Uitgestoten/verouderd
Levenscyclus van het product stopgezet
Stroomopname: 800 mA @ 5 VDC
Status van de levenscyclus van het product: niet langer gebruikt/verouderd

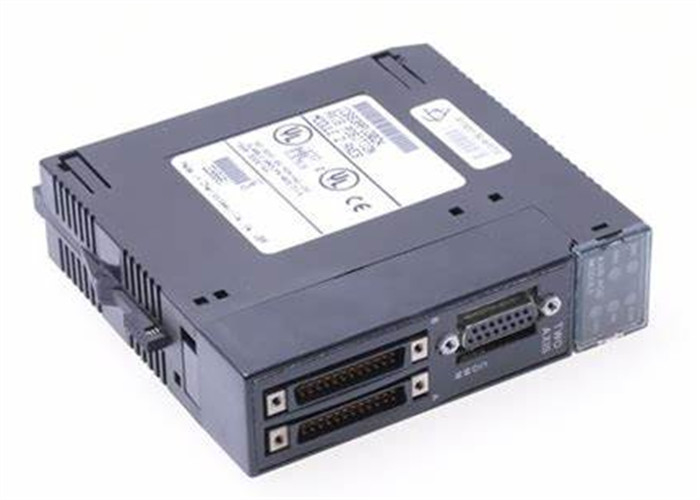

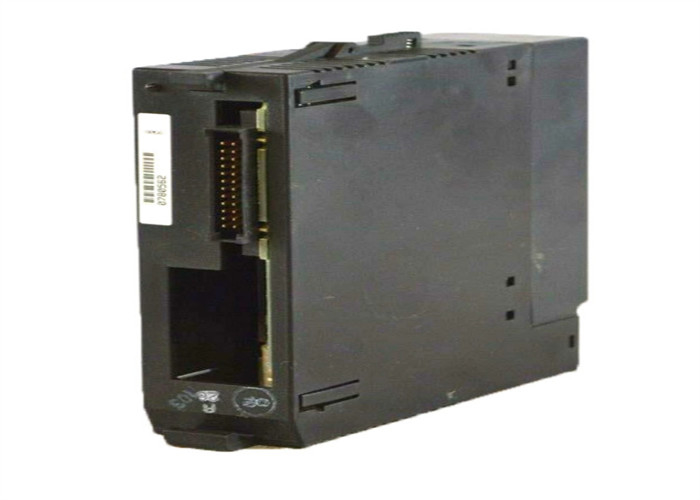

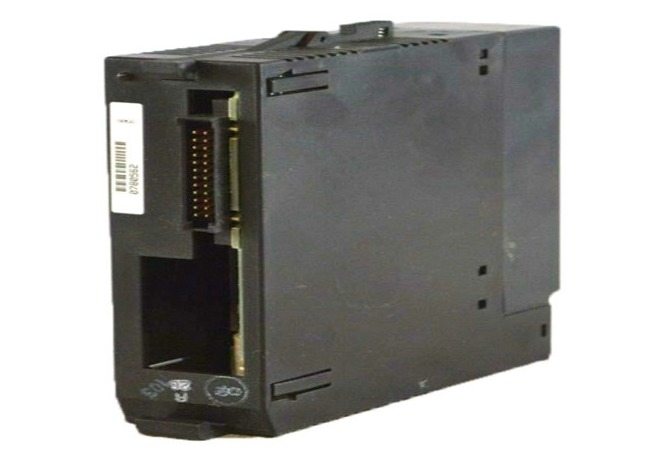

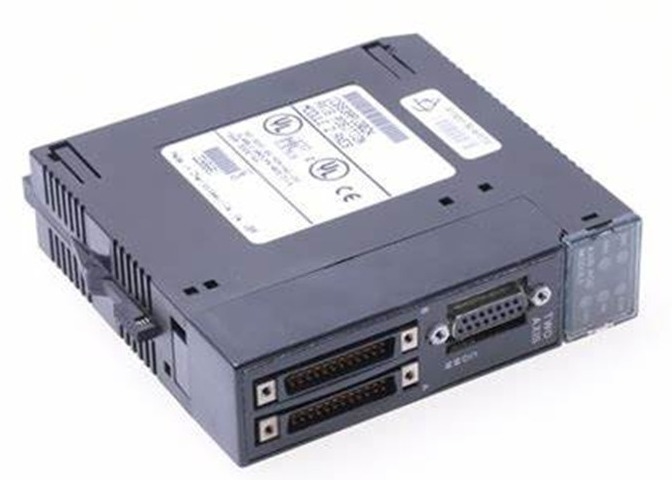

Over IC693APU302

De IC693APU302 is een dual axis positioning module (APM) die voornamelijk wordt gebruikt als een beweging- en positiebeheerscomponent.Deze module is in staat om twee (2) assen of twee (2) servomotoren te bedienen om gelijktijdig beweging en positie te regelen.Deze module is een intelligente module die kan worden geconfigureerd om te werken in standaard en volgorde modus.de module bedient en integreert de besturing met de gebruikerslogic in het PLC-geheugen om een hoogwaardige besturing te implementerenMet de Follower-modus levert de module hoogwaardige elektronische tandwielen voor master- en slaventoepassingen.Deze module wordt gedownload met een configuratie die is ontwikkeld met behulp van de Motion programmer software pakket of de VersaPro software met een minimale software versie van 1.1Het voorpaneel van de module is voorzien van twee (2) bewegingsassen via de 9-pin D-shell connectoren en twee (2) 25-pin high-density ports die zijn ontworpen voor servo-verbindingen.Voor het opzetten van een verbinding met de module kunnen echter aangepaste kabels worden gebruikt.Deze kabels omvatten IC693CBL311 met een lengte van 10 voet/3 meter; IC693CBL319 met een kabellengte van 3 voet/1 meter;IC693CBL317 met een lengte van 10 voet/3 meter samen met een 8 ̊ buitenste schildpigtail en IC693CBL320 met een kabellengte van 3 voet/1 meter en een 8 ̊ buitenste schildpigtail. Compatibel serie 90-30 voor gebruik met de IC693APU302 dubbel-as APM zijn CPU 311, CPU 313,en CPU 323 waarin maximaal drie (3) APM-modules kunnen worden geïnstalleerd en CPU 331 of hoger die de installatie van maximaal acht (8) APM-modules met drie (3) instanties per basisplaat mogelijk maakt.

De IC693APU302 Axis Positioning Module is een beweging mat-as positioneringsmodule gemaakt door GE Fanuc.Het is een volledig programmeerbare en intelligente module waarmee PLC-gebruikers hun controllers kunnen integreren met de geavanceerde logische functies van de PLC om een enkel gecombineerd systeem te creërenDeze module kan rechtstreeks communiceren met machines en besturingsaandrijvingen en kan zelfs de gegevens overbrengen naar de PLC-tabellen.Een aantal belangrijke kenmerken van deze module zijn onder meer onafhankelijke besturingsstabiliteit, automatische gegevensoverdracht faciliteiten, maximale aandrijfkapaciteit en verbeterde systeemprestaties.De IC693APU302 Axis Positioning Module heeft ook de faciliteiten om de positiefoutmetingen te berekenen en te verbeteren om de traceernauwkeurigheid te behoudenHet kan worden gebruikt om de complexe berekeningen uit te voeren die nodig zijn om een servosysteem nauwkeurig te bedienen.

De IC693APU302 Axis Positioning Module kan worden geconfigureerd en geprogrammeerd met behulp van VersaPro Software of Logic developer-PLC software.De belastingvereiste van de module is 800 milliampere stroom bij een gelijkstroomspanning van +5 voltDeze module is geschikt om te werken in de standaardmodus en in de volgmodus.het biedt hoogwaardige elektronische tandwielinstallaties voor master/slave toepassingenDe bewegingsconfiguratie-software biedt een gebruikersinterface voor het effectief besturen en monitoren van het systeem.en versnelling/vertraging commando'sHet frontpaneel van de APM heeft twee 24-pin high-density connectoren voor servo-verbindingen.De IC693APU302 Motion Mate Axis Positioning Module kan worden gebruikt in servo-besturingstoepassingen voor zeer precieze bewegingsbesturing.
