GE FANUC IC693PWR330 voedingsmodule 5 Vdc 30 Watt Maximum 24 Vdc Relais 15 Watt Maximum 24

GE FANUC IC693PWR330 5 VDC 30 Watt maximaal 24 VDC relais 15 Watt maximaal 24

Technische specificaties voor IC693PWR330

Productsoort Grote vermogenstroming
Wachttijd: minimaal 20 milliseconden
Uitgangsvermogen 5 VDC: 30 watt, maximaal 24 VDC Relais: 15 watt maximaal 24 VDC Geïsoleerd: maximaal 20 watt
Uitgangsspanning 5 VDC: 5,0 VDC tot 5,2 VDC (nominale 5,1 VDC) Relais 24 VDC: 24 tot 28 VDC Geïsoleerd 24 VDC: 21,5 VDC tot 28 VDC
Inrush-stroompiek 4A, maximaal 250 milliseconden
Inlaatvermogen 90 VA met VAC-invoer; 50 W met VDC-invoer
Inlaatspanningsbereik, DC 100 tot 300 VDC
Invoerspanningsbereik, AC 85 tot 264 VAC
Nominale spanning 120/240 VAC of 125 VDC
Aantal uitgaven 3 (3)
Protocolondersteuning RS485

Merk GE Fanuc
PLC's van de serie 90-30
Deelnummer IC693PWR330
Beschrijving van het voedingsapparaat
Spanning 120/240 Volt AC, 125 VDC
Vermogen 30 watt
Mededeling RS 485
Beschermingsgrens 5 VDC voor overspanning, overstroom
Normen CE, UL
Aantal aansluitpunten 6
Status van de levenscyclus van het product* Uitgestoten/verouderd

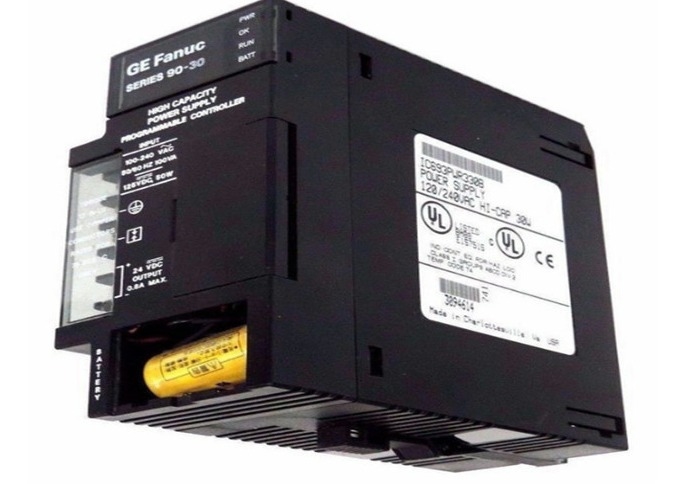

Over IC693PWR330

De IC693PWR330 is een High-capacity power supply module die deel uitmaakt van de serie 90-30 Programmable Logic Controller (PLC) product familie.de IC693PWR330 hoogcapaciteitsstroomvoorzieningsmodule is toegestaan het verbruik van alle 30 Watt belastingcapaciteit tot de +5VDC-uitgangHierdoor kan de voedingsbron worden gebruikt in toepassingen waarbij de +5VDC een hogere stroomcapaciteit vereist, meestal in grotere 90-30 PLC-racks.Deze stroomvoorziening kan alleen worden geïnstalleerd in de linker slot van het rekHet wordt voornamelijk gebruikt om backplane-energie te leveren, om modules die aan de backplane zijn bevestigd, mogelijk te maken.

De IC693PWR330 heeft drie (3) uitgangen: +5 VDC-uitgang, +24 VDC-output van de relais die stroom levert aan de elektronische circuits van de serie 90-30 en +24 VDC-output van de geïsoleerde relais.intern gebruikt door ongeveer 90-30 modulesDeze voedingsbron heeft een laadcapaciteit van 30 Watt. Deze laadcapaciteit is de totale gecombineerde belasting van alle uitgangen.individuele maximale uitgangen 30 Watt voor +5VDC, 20 Watt voor +24VDC en 15 Watt voor +24VDC Relais.

Deze hoogcapaciteitsstroomvoorziening heeft LED-statusindicatoren die worden gebruikt om een verscheidenheid aan statusindicatoren aan te geven. Deze LED-indicatoren omvatten een PWR-LED om te controleren of de module voldoende externe stroom ontvangt;OK-LED voor het weergeven van de algemene werking van de module; RUN-LED en BATT-LED om de batterijlading aan te geven.

De IC693PWR330 heeft een ingebouwde RS485-communicatiepoort. Deze poort wordt gebruikt om de stroomtoevoer aan te sluiten op een desktop- of laptopwerkstation,GE Fanuc handprogramma's en andere compatibele serieapparaten.

De IC693PWR330-module heeft een minimale wachttijd van 20 milliseconden.Het heeft overspannings- en overstromingsbeschermingsgrenswaarden voor 5 volt gelijkstroomuitgang die 6Deze AC/DC voedingseenheid heeft 6 terminals voor gebruikersverbindingen.

Voor verbindingen van wisselstroombronnen, de hete, neutrale en aardingsdraden van de 120 volt wisselstroombron die ook bekend staan als de L1, L2,en gronddraden van de 240 volt wisselstroombron zijn verbonden met het systeem met behulp van de bovenste 3 eindpunten die zich op de voorzijde van de GE Fanuc Series 90-30 IC693PWR330 voedingsmodule bevindenOok voor gelijkstroom wordt gebruik gemaakt van de +ve- en -ve-draden van de 125 volt gelijkstroom naar de bovenste 2 terminals van de connectoren.Deze verbindingen zijn polariteit gevoelig voor de stroomvoorzieningDe module IC693PWR330 is uitgerust met een RS 485 communicatiepoort voor seriële communicatie.
