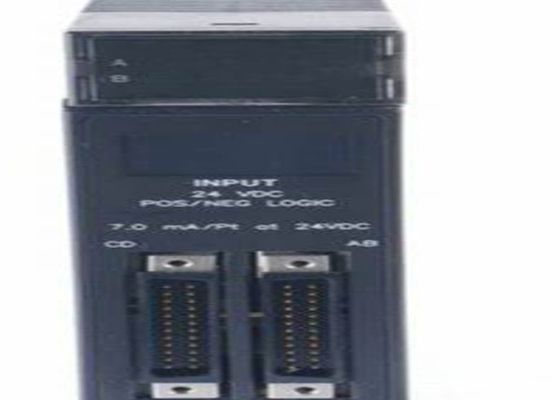

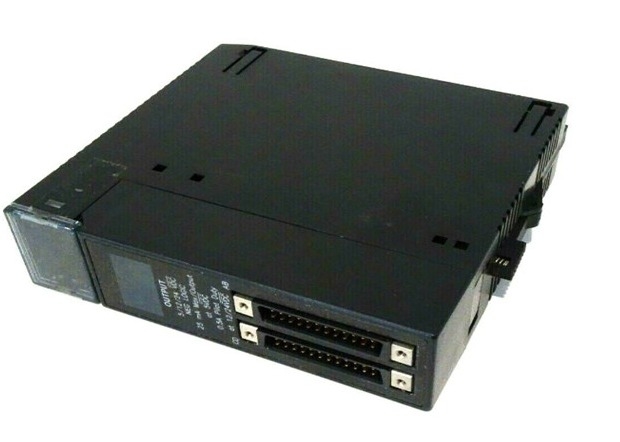

Ge Fanuc IC693MDL752 Module is een Ge Fanuc 6-Point I/O Module Series 90-30 Plcs

GE FANUC IC693MDL752 MODULE is een GE FANUC 6-punt I/O MODULE serie 90-30 PLCS

Technische specificaties voor IC693MDL752

Merk GE Fanuc
Serie Serie 90-30
Vervaardiger GE Fanuc; Emerson Automation (Huidige)
Deelnummer IC693MDL752
Serie Serie 90-30
Productsoort Digitaal I/O
Productbeschrijving Discrete uitgangsmodule
Aantal kanalen 32
Compatibiliteit GE Fanuc 90-30 PLC's
Uitgangspunten 32
Aantal uitvoergroepen Vier (4)
Outputgroepen 4
Kanalen per groep Acht (8)
Uitgangsmodussen TTL-modus, 12 / 24 Volt DC-modus

Isolatie: 1500 volt tussen veldzijde en logicazijde; 250 volt tussen groepen
LED-indicatoren Ja
Uitgangsspanningsbereik 10,2-28,8 VDC (12/24 VDC-modus); 4,74 - 5,25 VDC (TTL-modus)
Uitgangsverbinding 2 x 24-pin connectoren
Nominale uitgangsspanning 12-24 VDC (12/24 VDC-modus); 5 VDC (TTL-modus)
Status van de levenscyclus van het product* Uitgestoten/verouderd
Uitgangsstroom 12/24 VDC-modus: 0,5 ampère per punt; 4 ampère per module; 3 ampère per groep gemeenschappelijke pin 5 VDC (TTL-modus): 0,25 mA
Maximale binnenstroom 4,6 A gedurende 20 ms
stroomopname van 260 mA (maximaal) van de 5 voltbus op de achtergrond; (13 mA + 3 mA/punt ON + 4,7 mA/LED); 12 mA (maximum) per group from user supply @ 5VDC and all eight outputs in group ON 25 mA (maximum) per group from user supply @ 12 VDC and all eight outputs in group ON 44 mA (maximum) per group from user supply @ 24 VDC and all eight outputs in group ON
Bij responstijd maximaal 0,5 ms
Afsluitingsresponstijd, maximaal 0,5 ms
Uitgangsspanning Drop 0,3 volt, maximaal
Verwijderde lekken maximaal 1 mA

Over IC693MDL752

De IC693MDL752 is een dual-mode discrete output module uit de serie 90-30 Programmable Logic Controller (PLC) product familie.onlangs overgenomen door Emerson AutomationDeze module ondersteunt 12/24 VDC-modus en 5VDC-TTL-modus, negatieve logische uitvoermodule.Het heeft 32 uitgangskanalen in groepen van vier (4) met elk groepje met acht (8) uitgangskanalen.Afhankelijk van de werkwijze van de module varieert de uitgangsstroom per punt.4 ampère per groep, en maximaal 3 ampère per gemeenschappelijke pin, terwijl elk uitgangskanaal, wanneer het is geconfigureerd om in TTL-modus te werken, een nominale uitgangsstroom heeft van 0,25 mA.de uitgangsspanning varieert afhankelijk van de gekozen modusBij 12/24 VDC-modus is het uitgangsspanningsbereik 10,2 - 28,8 VDC met een nominale uitgang van 24 VDC. Bij TTL-modus is het uitgangsspanningsbereik 4,75 VDC - 5,25 VDC met een nominale uitgangsspanning van 5 VDC.Elke uitgangsgroep kan onafhankelijk worden geconfigureerd om in 12/24 VDC- of TTL-modus te werken, waardoor de werking flexibel is.Deze module heeft een isolatie van 1500 volt tussen de veldzijde en de logische zijde en 250 volt tussen de groepen.Twee (2) methoden worden aanbevolen bij de bedrading van uitgangsapparaten op deze module, met name, de directe methode met gebruik van IC693CBL327 en IC693CBL328 vooraf bedrade kabels waarbij aan het ene uiteinde een vooraf gemonteerde aansluiting is en aan het andere eind van de kabel vliegende leidingen.Een andere ondersteunde methode is de TBQC methode met behulp van een terminal blok snelle verbinding.

De IC693MDL752 is een 5 tot 24 volt gelijkstroom gerangschikt TTL negatieve logische uitgangsmodule voor de serie 90-30 PLC's van GE Fanuc.De IC693MDL752 negatieve logische uitgangsmodule biedt 32 discrete uitgangen in 4 groepen die van elkaar zijn geïsoleerd. Elke groep van 4 uitgangen heeft zijn eigen gemeenschappelijke uitgangen. De uitgangen op de module zijn uitgangen van het type sinking of negatieve logische uitgangen waarvoor de ON-toestand overeenkomt met een actieve lage uitgangstoestand.De IC693MDL752 negatieve logische uitgangsmodule heeft 2 werkwijzenIn de TTL-modus kunnen de module-outputs belastingen schakelen over 5 volt gelijkstroomspanning en ze kunnen een piekstroom van 25 milliampere per punt zinken.De modules kunnen over 12 tot 24 volt DC schakelen en een piekstroom van 0 laten zakken..5 ampère per punt.

Elke groep uitgangen op de IC693MDL752 negatieve logische uitgangsmodule kan worden gebruikt in de voor elke specifieke toepassing vereiste werkstand.Bij gebruik van verschillende groepen in verschillende werkwijzenVoor elk uitgangspunt is één geïntegreerde optrekweerstand voorzien.Achtergrondisolatie tussen de logische kant en de veldkant wordt geleverd door middel van optocouplers. De LED-indicatoren op de IC693MDL752 negatieve logische uitgangsmodule zorgen voor statusupdates voor de uitgangspunten. De IC693MDL752 negatieve logische uitgangsmodule gebruikt 32 bits discrete uitgangsgegevens.De verbindingen van de IC693MDL752 negatieve logische uitgangsmodule naar de uitgangscircuits worden gemaakt via 2 mannelijke 24-pin connectoren die aan de voorzijde van de I/O-module zijn gemonteerdDe maximale uitslagstroom in de TTL-modus en in de 12/24 Volt-modus is respectievelijk 25 milliampere en 0,5 ampere per punt.
