GE FANUC IC693MDL241 TYPICAL SCAN RATE SERIES 90-30 PROCESSORModule

GE FANUCIC693MDL241TYPICAL SCAN RATE SERIES 90-30 PROCESSOR MODUL

Technische specificaties voor IC693MDL241

Merk GE Fanuc
Serie Serie 90-30
Vervaardiger GE Fanuc
Fabrikant GE Fanuc (voormalig); Emerson Automation (huidige)
Deelnummer IC693MDL241
Productbeschrijving Discrete input module
Serie Serie 90-30
Deelnummer IC693MDL241
Aantal kanalen zestien (16)
Merk GE Intelligent Platforms/GE Fanuc
Inputgroepering Eén groep van 16 inputs
Bedradingsconfiguratie Positieve / Negatieve logica
Isolatie 1500 VAC tussen veldzijde en logische zijde
Productsoort Inputmodule
Invoersignaalbereik 0-30 VAC / VDC
Invoerspanningsbereik 0 tot +30 volt DC of 0 tot +30 volt AC, 50/60 Hz
Nominale invoerspanning 24 VAC / VDC
Spanning 24 V wisselstroom
Inlaatstroom 7 mA bij nominale spanning
Nominale uitgangsspanning 24 VAC / 24 VDC
Spanning 24 V gelijkstroom

Stroomontvangst 80 mA @ 5 VDC wanneer alle ingangen aan zijn; 125 mA van de geïsoleerde 24 VDC-backplanebus of van de externe stroomvoorziening van de gebruiker.
Afsluitingsresponstijd, maximaal 28 ms
Invoer 16
Op staatspanning 11,5 - 30,0 VAC / VDC
Aan- of gelijkstroomspanning 11,5 tot 30 volt
Frequentie 50/60 Hz
Afstandspanning 0-4 VAC / VDC
0 tot +4 volt wisselstroom of gelijkstroom
Invoerstroom bij een nominale spanning van 7 mA
Aanstroom maximaal 1 mA
Bij staatstroom 3,2 mA
Isolatie tussen veldzijde en logische zijde 1500 V RMS
Standaard stroom 1 mA
DC-vermogen Ja
AC-vermogen Ja
Bij responstijd, typisch 12 ms
Bij responstijd maximaal 12 ms
LED-indicatoren 16
Logische aflezing %I
Status van de levenscyclus van het product: niet langer gebruikt/verouderd

Over IC693MDL241

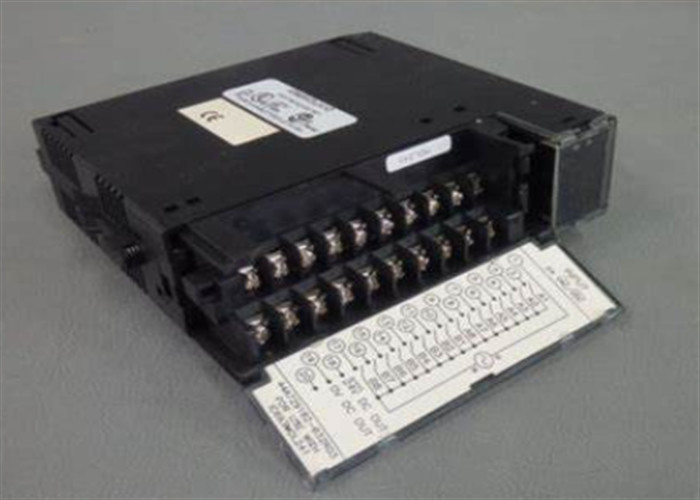

De IC693MDL241 is een discrete invoermodule uit de serie 90-30 Programmable Logic Controller (PLC).Deze module bestaat uit zestien (16) uitgangskanalen in één uitgangsgroep met één gemeenschappelijke terminalHet werkt bij inlaatspanningen van 0-30 VDC of 0-30 VAC, terwijl de nominale spanningen van de module 24 VAC / 24 VDC zijn.Deze module ondersteunt de bedrading van binaire of aan / uit of dubbele inputtoestellen zoals grensschakelaars.De IC693MDL241 is voorzien van twee (2) rijen LED-statusindicatoren.wordt gebruikt om de energieterming van elk invoerkanaal weer te geven. Een ingangskanaal dat actief een ingangsstroom van 7 mA bij nominale spanning ontvangt, heeft de bijbehorende LED geactiveerd.modules worden ingeleverd waar een korte beschrijving of inputtags kunnen worden geschreven voor een gemakkelijke identificatie van inputkanalenDeze module is compatibel met het installeren op een basisplaat met 5 of 10 slots van het PLC-platform van de serie 90-30.5 - 30 VAC / VDC terwijl de buitenstandspanning 0 - 4 VDC / VAC isOok de maximale On-State-stroom is 3,2 mA, terwijl de maximale Off-State-stroom 1 mA is.Het stroomverbruik van deze module is gemeten op 80 mA @ 5 VDC wanneer alle ingangen in logische 1 toestand zijn en 125 mA van de geïsoleerde 24 VDC backplane bus of de door de gebruiker geleverde externe voeding.

De IC693MDL241-module is een positieve/negatieve invoermodule die door GE Fanuc wordt geproduceerd als onderdeel van de PLC-systemen van de serie 90-30.Het werkt met een nominale spanning van 24 volt AC/DC en het beschikt over een enkele groep van 16 invoerpunten allemaal gelegen in een gemeenschappelijke power input terminalDeze module is ontworpen en bestemd voor gebruik met door de bediener geleverde stroom van wisselstroom of gelijkstroom, zodat deze zowel positieve als negatieve logische eigenschappen kan hebben in de stroominvoermodus.Deze invoerkenmerken zijn geschikt voor een breed scala aan door de gebruiker geleverde invoer eenheden., zoals drukknoppen, elektronische nabijheidsschakelaars en limietschakelaars.De IC693MDL241-module wordt geleverd met een ingangsspanning tussen 0 en 30 Volt wisselstroom of gelijkstroom bij een frequentie van 50 tot 60 Hertz en een typische ingangsstroom van 7 milliampere bij de nominale spanningHet heeft een on-state spanning van 11,5 tot 30 Volt AC of DC en een off-state spanning van 0 tot 4 Volt AC of DC.

De GE IC693MDL241-module wordt geleverd met een minimale aanwezige stroom van 3,2 milliampere en een maximale uitgaande stroom van 1 ampere.met een reactietijd van 28 milliseconden wanneer het uitgeschakeld is en één van 12 milliseconden wanneer het ingeschakeld is. Wanneer de stroom door het invoerpunt gaat, is het resultaat in de invoerstatustabel Logic 1 (%I). De operators kunnen de benodigde stroom leveren om de veldapparaten te draaien,of gebruik de geïsoleerde 24 volt gelijkstroom-uitgangsspanningsbron als stroomvoorziening voor de gelijkstroom-invoerDe GE Fanuc IC693MDL241 is voorzien van LED-aan/uit-statusindicatoren voor elk van de punten aan de bovenkant van de module.De bovenste LED-rij is van A1 tot en met A8 gemarkeerd voor de punten 1 tot en met 8, terwijl de onderste rij van B1 tot en met B8 gemarkeerd is voor de punten 9 tot en met 16..
