Servo de Aandrijvingsampère van YASKAWA sgdh-05AE voor CNC die Roboticaautomatisering machinaal bewerken

YASKAWA SGDH-05AE Servo Drive Versterker voor CNC-bewerking, Robotica en Automatisering

Meer informatie:

De Σ-II Serie SGDH SERVOPACK aandrijfmodule SGDH-05AE is een servo-versterker vervaardigd door Yaskawa voor gebruik met toepasselijke servomotor modules. De SGDH-05AE module is een driefasige 200 V SERVOPACK module die kan worden gebruikt in gebieden zoals CNC-bewerking, robotica en automatisering, evenals andere gebieden.

Kenmerken van de SGDH-05AE

Voeding en vermogensverliezen voor de Yaskawa servo pack SGDH-05AE

De Yaskawa SGDH-05AE module is een driefasige 200 V SERVOPACK-eenheid met een AC-ingang van driefasig 200-230 V 50 / 60 Hz 4 A. De AC-uitgang voor deze eenheid is 3-fasig 0-230 V, 0-300 Hz, 3,8 A en 0,5 kW. De omgevingstemperatuur voor deze aandrijfeenheid is 0-55°

De nominale vermogensverliezen van het hoofdcircuit voor de driefasige 200 V aandrijfmodule is 27 W met een totaal nominaal vermogensverlies van 54 W.

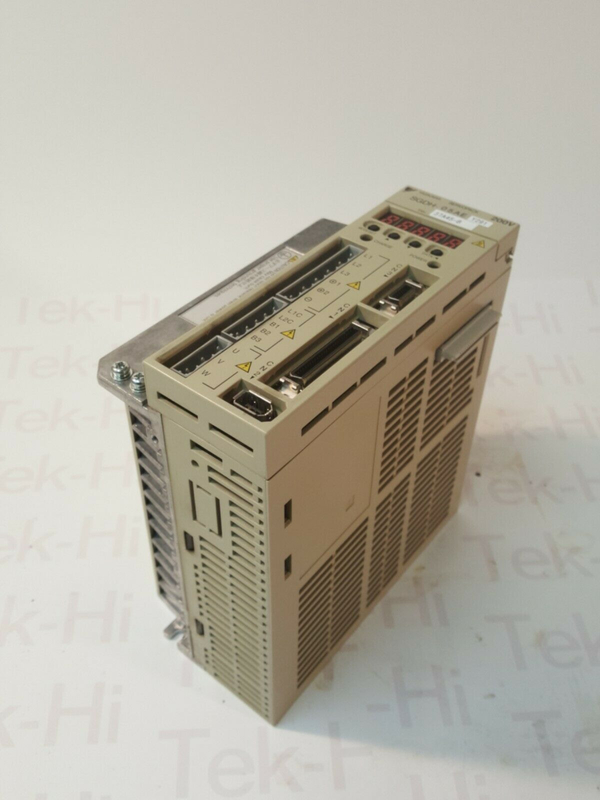

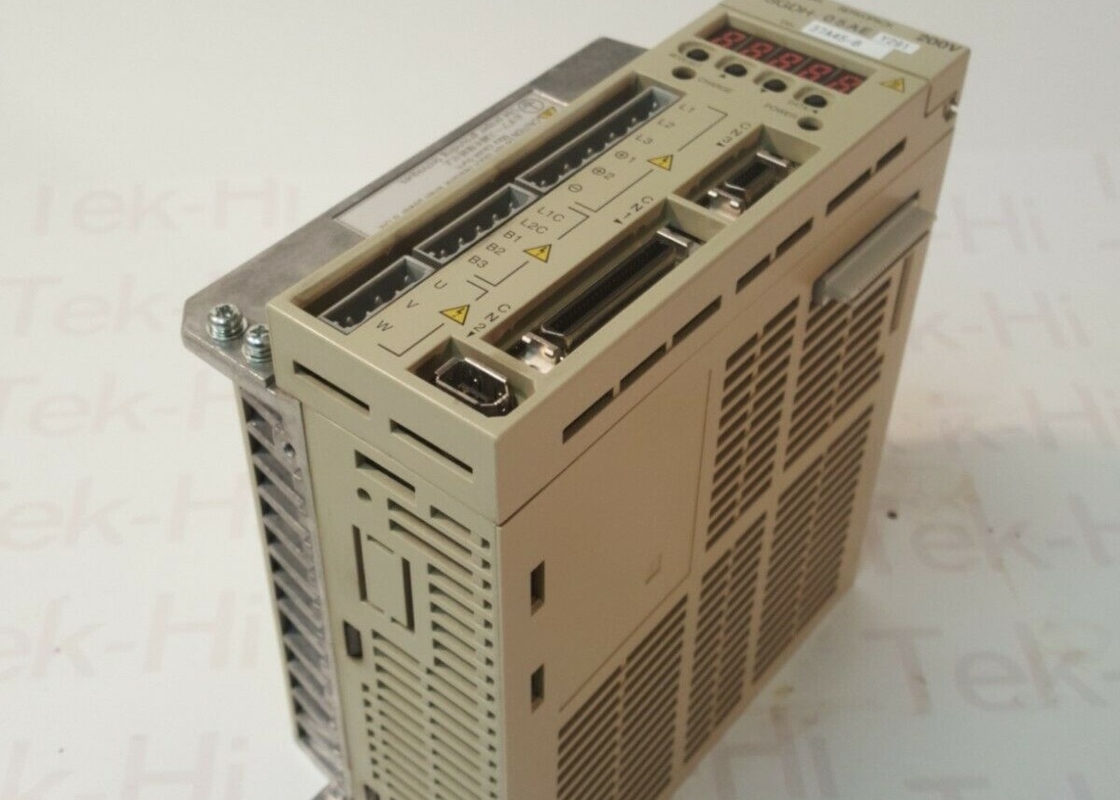

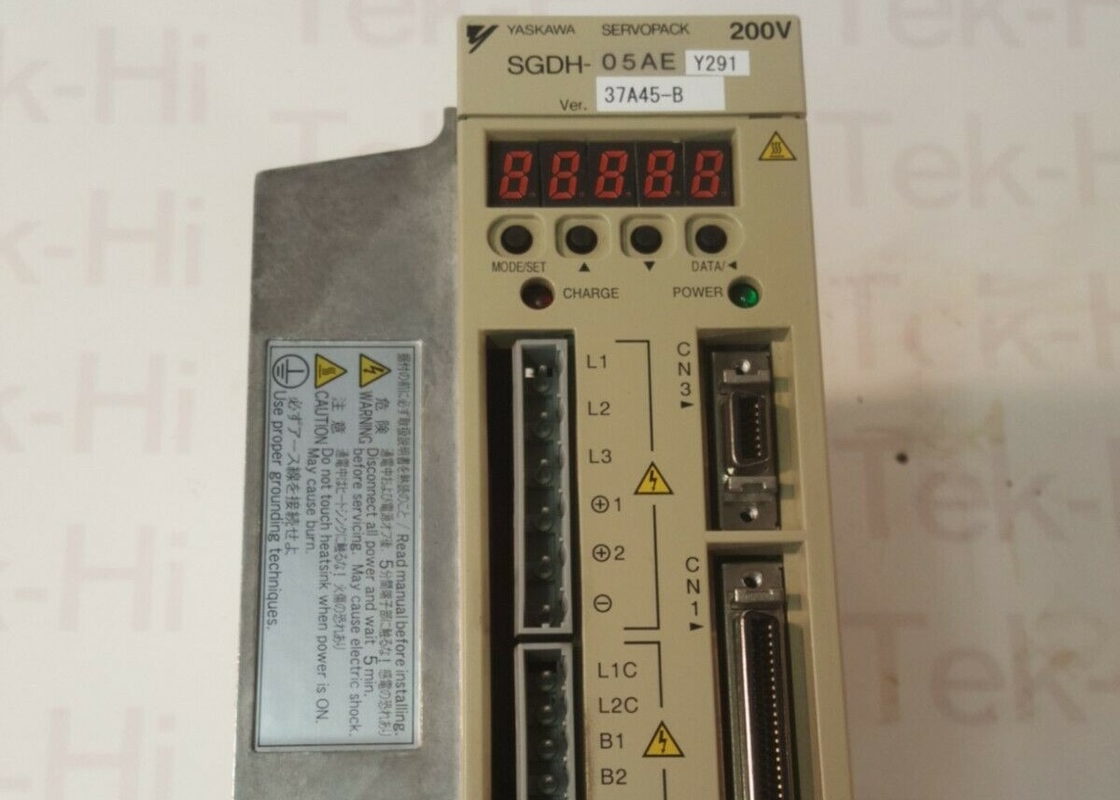

Aan de rechterbovenkant van de Yaskawa SGDH-05AE aandrijfeenheid bevindt zich een CN5 analoge monitorconnector. Onder de CN5 analoge monitorconnector bevindt zich het paneeldisplay. Het paneeldisplay van de Servo pack is een 5-cijferig, 7-segment LED. Het paneeldisplay wordt gebruikt om verschillende aspecten van SERVOPACK SGDH-05AE weer te geven. Het geeft de status, alarmstatus en andere waarden weer wanneer parameters worden ingevoerd. Het paneeldisplay bevindt zich in de paneelbediening, die ook de paneelknoppen bevat die worden gebruikt om parameters in te stellen.

De twee indicatoren onder de paneelbediening zijn de oplaadindicator en de stroom-AAN-indicator. De oplaadindicator licht op wanneer de voeding van het hoofdcircuit is ingeschakeld. Deze blijft AAN zolang de condensator van de voeding van het hoofdcircuit een lading vasthoudt. Houd er rekening mee dat de voeding kan worden losgekoppeld terwijl de lading in de eenheid aanwezig blijft. Het aanraken van de Yaskawa SERVOPACK SGDH-05AE aandrijfeenheid is gevaarlijk zolang de oplaadindicator AAN staat.

Regeneratieve weerstand en de SGDH-05AE SERVOPACK

De regeneratieve weerstandsmodule kan werken met de SGDH-05AE SERVOPACK. De regeneratieve weerstand is intern of extern gemonteerd op de Yaskawa SGDH-05AE module.

Vermogen dat terugkeert naar de servoversterkerzijde wanneer de servomotor in generatorstand werkt, wordt beschreven als regeneratief vermogen. Hoe wordt het regeneratieve vermogen geabsorbeerd? Het wordt geabsorbeerd door de afvlakcondensator op te laden. In het geval dat de condensator zijn oplaadlimiet heeft overschreden, vermindert de regeneratieve weerstand het regeneratieve vermogen.

Wat zijn de omstandigheden waarin de Yaskawa servomotor in regeneratiemodus wordt aangedreven? De drie gebieden zijn:

- Vertragen om te stoppen tijdens het acceleratie/deceleratieproces

- Met belasting op de verticale as

- Tijdens continu gebruik met de servomotor aangedreven vanaf de belastingszijde

De ingebouwde regeneratieve weerstand op de servoversterker wordt alleen gebruikt voor een korte termijn werking, zoals de deceleratiestop. Het kan niet worden gebruikt onder een negatieve belasting. Een externe regeneratieve weerstand moet worden geïnstalleerd wanneer het regeneratieve vermogen te groot is voor de verwerkingscapaciteit van de servoversterker.
