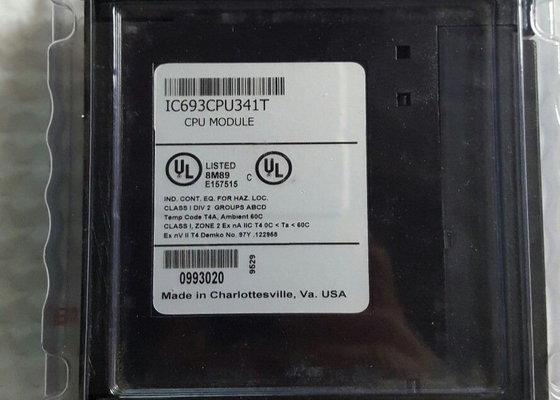

GE FANUC IC693CPU341 CPU-MODULE MET ÉÉN SLEUF, 80K BYTES GEBRUIKERSGEHEUGEN, 10K REGISTERS

Snelle details:

• IC693CPU341
• CPU-MODULE MET ÉÉN SLEUF
• 80K BYTES GEBRUIKERSGEHEUGEN
• 10K REGISTERS
• 0,3 MILLISECONDEN/1K LOGICA

Productbeschrijving

• Overzicht: De IC693CPU341 is een CPU-module met één sleuf die behoort tot de 90-30-serie van GE Fanuc. Hij biedt plaats aan in totaal 5 basisplaten: 1 CPU-basisplaat plus 4 externe en/of uitbreidingsbasisplaten. Aangedreven door een 80C188XL-processor, dient deze module als een kerncomponent van het 90-30-systeem.
• Stroom- en bedrijfsomstandigheden: De module werkt op 20 MHz en trekt 490 milliampère van een +5 VDC-voeding. Hij functioneert betrouwbaar binnen een omgevingstemperatuurbereik van 0 tot 60 graden Celsius (32 tot 140 graden Fahrenheit).
• Geheugenspecificaties: De CPU beschikt over een typische scantijd van 0,3 milliseconden per 1K logica (Booleaanse contacten). Hij biedt een maximaal gebruikersprogrammageheugen van 80K bytes, samen met de volgende geheugentoewijzingen:
• Registergeheugen (%R): 9999 woorden
• Discrete globale geheugen (%G): 1280 bits
• Interne spoelen (%M): 1024 bits
• Uitgangsspoelen (tijdelijk) (%T): 256 bits
• Systeemstatusverwijzingen (%S): 128 bits (verdeeld in %S, %SA, %SB, %SC, elk met 32 bits)
• I/O-mogelijkheden:
• Analoge ingangen (%AI): 1024 woorden
• Analoge uitgangen (%AQ): 256 woorden
• Discrete ingangen (%I): 512
• Discrete uitgangen (%Q): 512

Daarnaast zijn er 16 systeemregisters (%SR) gereserveerd voor het bekijken van de referentietabel - deze kunnen niet worden benaderd of gewijzigd in gebruikerslogica-programma's.

• Speciale functies: De CPU bevat een enkele ingebouwde seriële poort, die verbinding vereist met de PLC-voeding van het systeem via een connector. Deze poort ondersteunt SNP/SNP-X slave-protocollen. Hoewel compatibel met PCM/CCM, vereist de IC693CPU341 een CMM-module om SNP/SNP-X master-, CCM- of RTU slave-functionaliteit in te schakelen, en een PCM-module voor RTU master-ondersteuning.
• LAN-mogelijkheden: De IC693CPU341 is uitgerust met een geïntegreerd Local Area Network (LAN) en ondersteunt een reeks optionele modules, waaronder FIP, Profibus, multidrop, Ethernet, GBC, GMC en GCM+ modules. Eerdere versies gebruiken RAM met optionele EPROM of EEPROM voor geheugenopslag. In tegenstelling hiermee beschikken nieuwere versies (beginnend met hardwareversie IC693CPU341-J en firmware Release 4.61) over RAM met optioneel Flash-geheugen voor uitgebreide opslagbehoeften.
