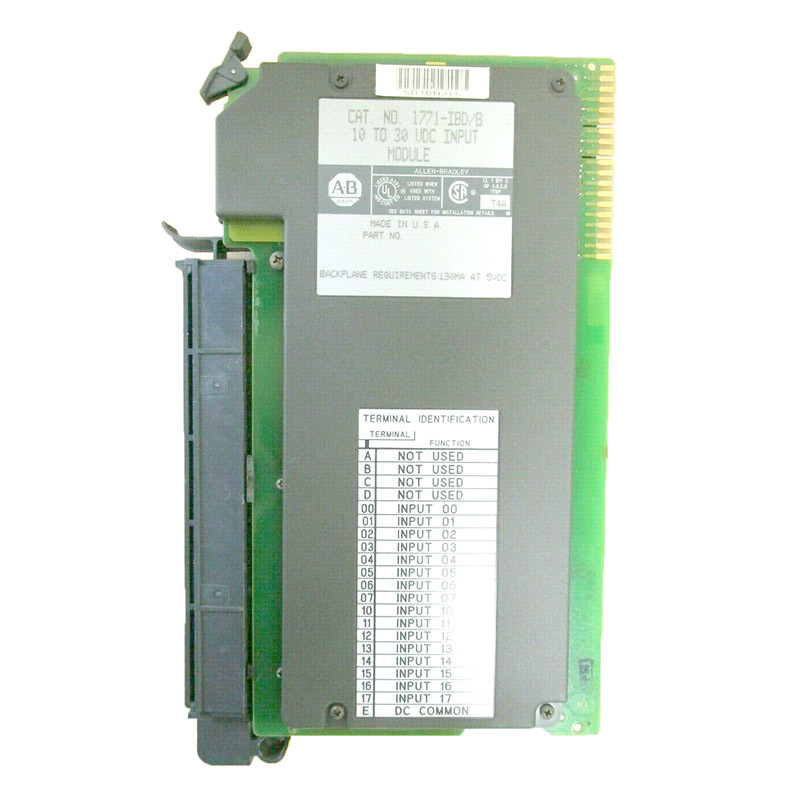

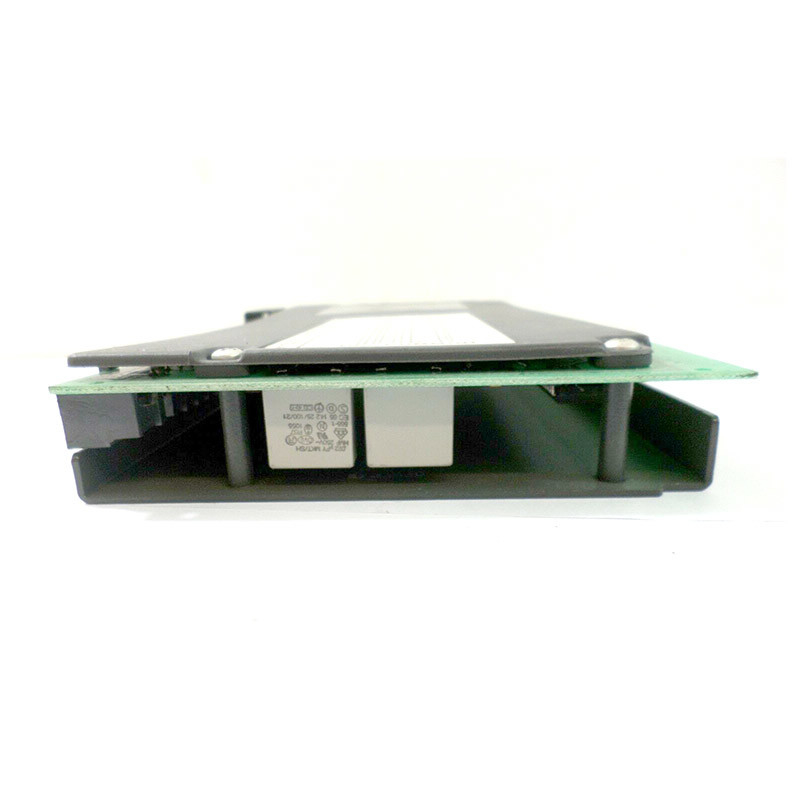

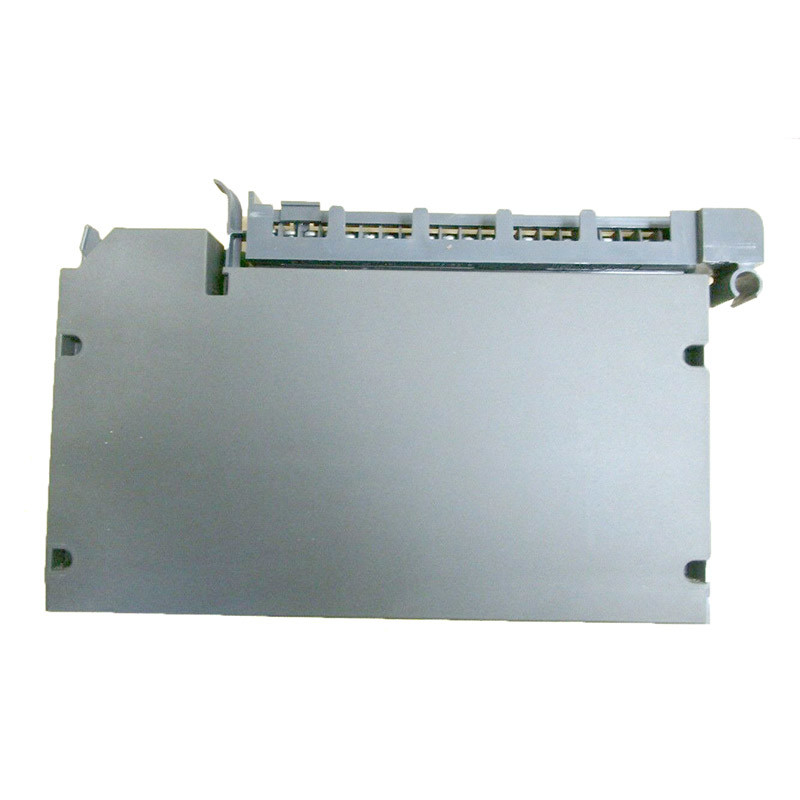

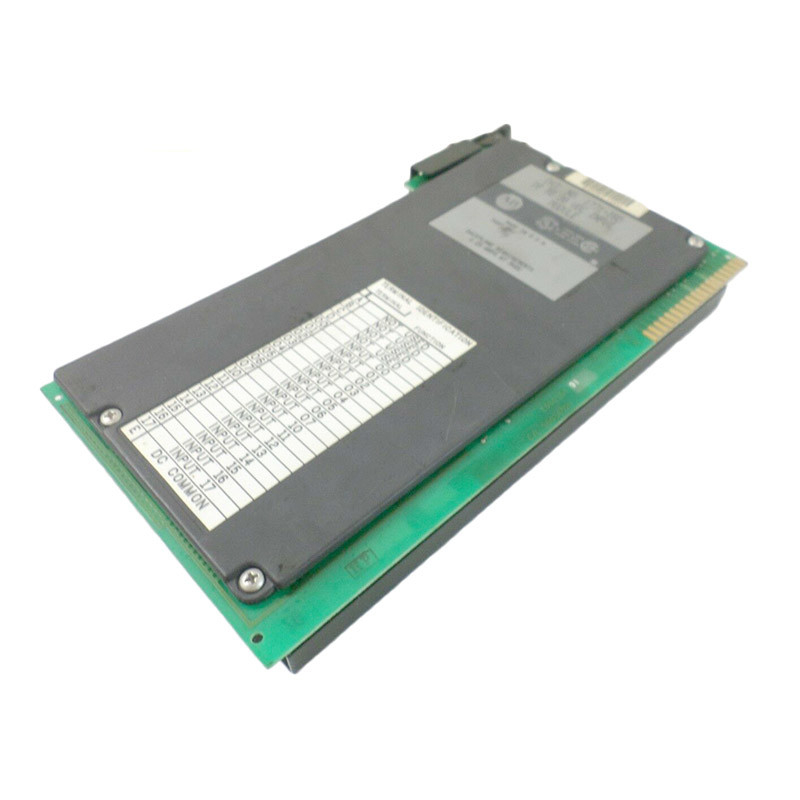

AB 1771-IBD Discrete Input Module Zestien (16) 10-30VDC Sink Input Channels
Technische specificaties voor 1771-IBD
| Modultype |
Digitale DC-invoermodule |
| Deelnummer/catalogusnummer. |
1771-IBD |
| Merken |
AB |
| Reeks |
1771 Product Bulletin |
| Aantal ingangen |
Zestien (16) Input |
| Werkspanningsbereik |
10 tot 30VDC |
| Invoervertragingstijd, van OFF naar ON |
1 ms |
| Invoervertragingstijd, van AAN naar AFF |
1 ms of 6 ms |
| Machtverlies |
7.3 Watt (maximaal), 1,0 Watt (min.) |
| Thermische dissipatie |
24.7 BTU/uur (maximaal), 3,4 BTU/uur (min.) |
| Achtergrondstroom van 24 volt |

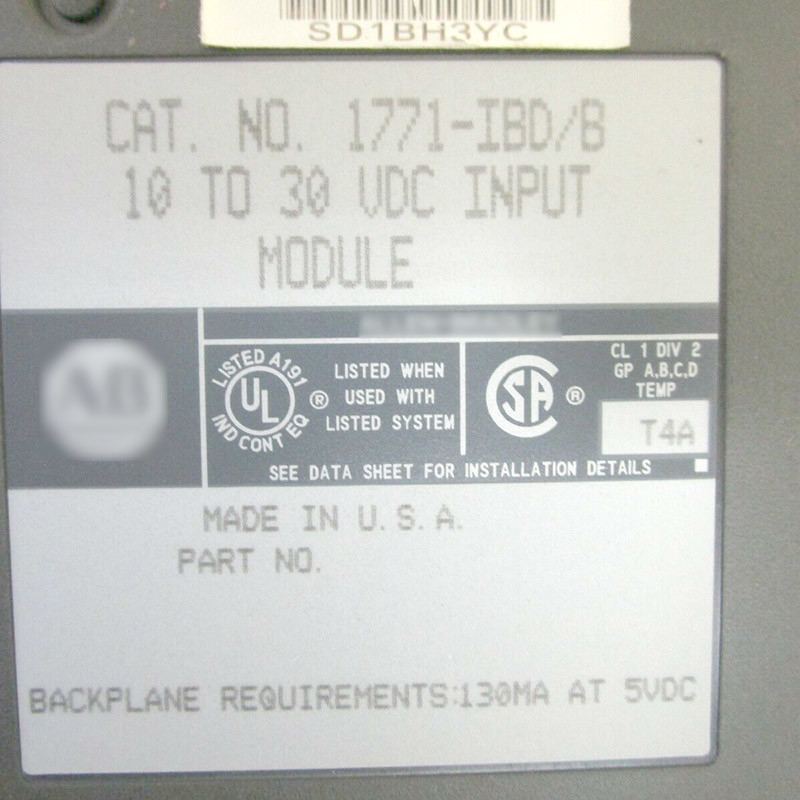

130mA @ 5V dc + 5% |
| Compatibel chassis |
Alle 1771 I/O-chassis met uitzondering van 1771-A1, -A2 en -A4 |
| Sleutels |
Tussen 10 en 12; tussen 16 en 18 |
| Veldbedradingsarm |
Kat. nr. 1771-WH |
| Draadarm schroefkoppel |
7-9 inch-pound |
| Aantal ingangen |
16 Inbreng |
| Spanningscategorie |
10 tot 60 volt gelijkstroom, wasbak (bronbelasting) |
| DC-operatiespanning |
10 tot en met 30 volt |
| Achtergrondstroom |
130 milliampere |
| Maximaal gelijkstroomstroom buiten staat |
2.0 Miliamperen |
| Typische DC-signaalvertraging (aan) |
1.3 (+/- 0,1) milliseconden |
| Typische DC-signaalvertraging (uit) |
1.3 (+/- 0,1) milliseconden |
Ongeveer 1771-IBD
De AB 1771-IBD is een discrete input die deel uitmaakt van de 1771 productfamilie.Het is gemonteerd op elk van de beschikbare chassis 1771 behalve 1771-A1, 1771-A2 en 1771-A4.
Discrete invoermodules zoals 1771-IBD worden meestal gebruikt om interfaces te maken met veldsignaleringsapparaten zoals schakelaars, sensoren, hulpcontacten die de toestand van het proces vertegenwoordigen.Het is vooral geschikt voor gebruik met ON/OFF1 of 0 of binaire bedieningsapparatuur.
De 1771-IBD wordt geleverd met achttien (18) LED-statusindicatoren die informatie verstrekken over de status van de module en de signaalstatus die aanwezig is bij elk invoerkanaal van de module.Het wordt ook geleverd met een veld bedrading arm met compatibele vervangende onderdeel nummer van 1771-WH. Field Wiring Arms worden gebruikt om modulaire bedradingsmethode te bieden, omdat ze kunnen worden verwijderd van de module bij het beëindigen van signalen.zij dragen bij tot een gemakkelijker onderhoud, aangezien zij kunnen worden verwijderd en op compatibele modules kunnen worden geïnstalleerd zonder dat de aangesloten draden moeten worden losgekoppeld.
De 1771-IBD vereist een minimale invoerstroom van 4,5mA bij 10VDC en 15mA bij 30VDC, terwijl de minimale buitenstandstroom 2,0mA @ 5VDC bedraagt.Het heeft een ingangssignaalvertraging van 1 ms voor de overgang van laag naar hoog signaal en 1 ms of 6 ms voor de overgang van hoog naar laag signaal.Het heeft een nominale vermogensafvoer van 7,3 Watt (max.), 1,0 Watt (min.) en een warmteafvoer van 24,7 BTU/uur (max.), 3,4 BTU/uur (min.).
De 1771-IBD wordt geleverd met een 1771-WH bedradingsarm voor gemakkelijke bedrading en vereenvoudigde vervanging van de module in geval van storing van de module, waardoor de noodzaak om de bedrading eerst te ontkoppelen wordt geëlimineerd.Het ondersteunt 1⁄2, 1 en 2-slot I/O-adressering. Het is compatibel met bronschakelapparaten zoals droogcontactschakelaars, elektromechanische zenders,met een vermogen van niet meer dan 10 WDe 1771-IBD-module heeft 16 ingangen met een spanningscategorie van 10 tot 30 volt DC Sink (Source load). Het heeft een werkspanningsbereik van 10 tot 30 volt DC. Het heeft een typische signaalvertraging van 1.3 milliseconden (±0.1) bij gelijkstroomtoestand en 1,3 milliseconden (±0,1) bij gelijkstroomtoestand.Het heeft een maximale vermogensafvoer van 6 W en een warmteafvoer van 20 W..3 BTU/uur. Het is geïnstalleerd in een 1771 I/O-chassis met een PLC-processor.Sleutelbanden voor het plaatsen in de juiste slot zijn te vinden tussen pinnen 16 en 18 voor de bovenste connector en tussen de pinnen 10 en 12 voor de onderste connectorDe 1771-IBD-module heeft 1 groene statusindicator en 16 rode statusindicatoren voor aanwijzingen aan de klantzijde aan het voorpaneel.Het bevat opto-elektrische isolatie om de systeemcircuits te beschermen tegen elektrische transiëntenHet bevat ook een filterfunctie om elektrisch lawaai te verminderen.
