De Beëindigingscomité van de schroefschakelaar Moduleplc 5 Allen Bradley 1771-HT

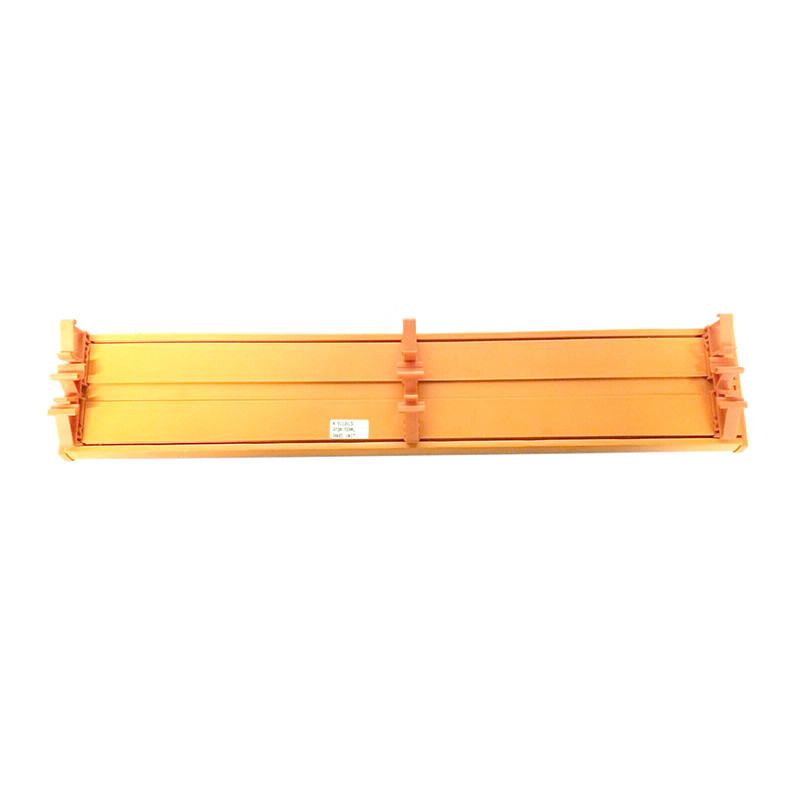

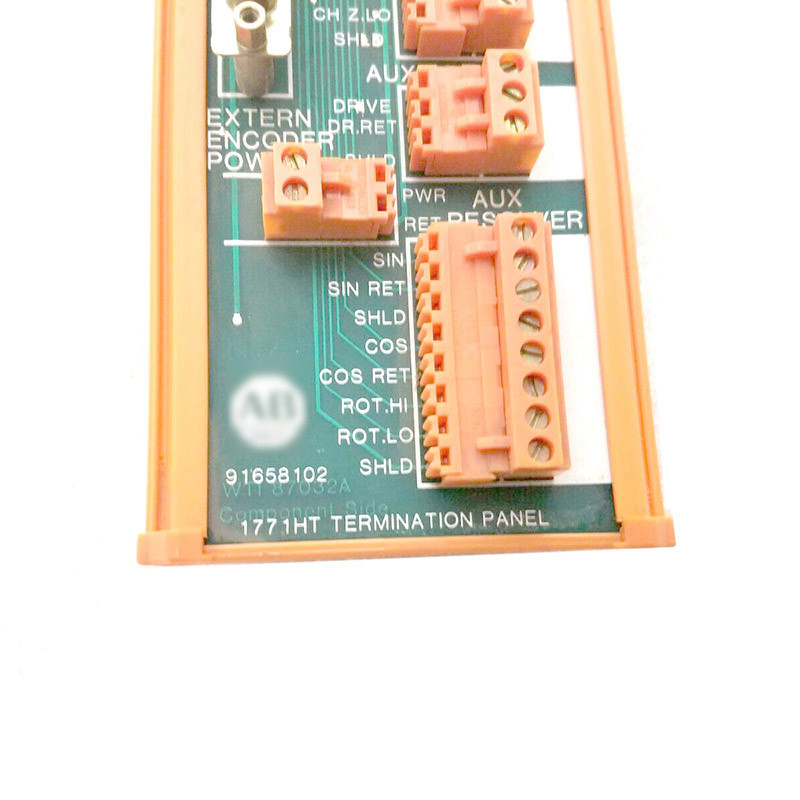

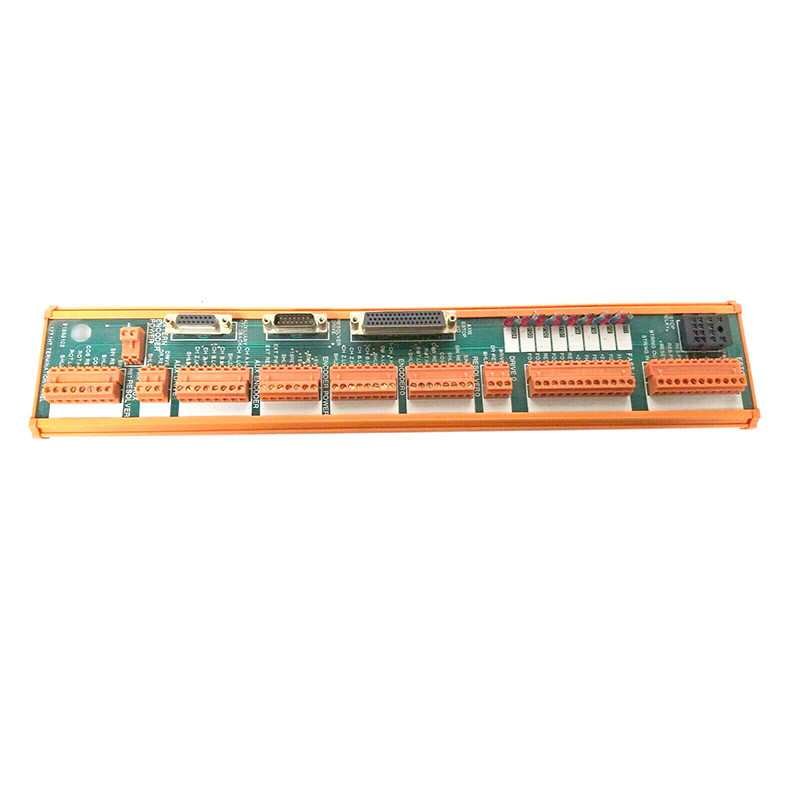

De 1771-HT terminatiepaneelmodule is vervaardigd door AB/Rockwell Automation als onderdeel van de PLC 5-productlijn.De AB 1771-HT eindpaneelmodule is een eenvoudige controllermodule die speciaal is ontworpen en bestemd voor gebruik met de AB IMC 12X-serie bewegingscontrollers. Een eindpaneel wordt gebruikt voor elke servo controller module (SCM) bij het bedrading van de E-Stop string, feedback apparaten, aandrijvingen, en de snelle inputs en outputs, evenals de E-Stop,drukknop resetDit beëindigingspaneel is een optie die een handige manier biedt om het IMC 120-systeem te verbinden en op te lossen.Een aantal van de belangrijkste kenmerken van de 1771-HT-module zijn D-shell connectoren voor kabels van de servo controller en resolver excitatie modulesHet heeft ook aansluitbare schroeftype connectoren voor bedrading van de gebruikersapparaten.

Het terminatiepaneel AB 1771-HT wordt geleverd met snelle I/O-LED's die de status van de 4 snelle ingangen met het label FI1 tot FI4 en de snelle uitgangen FO1 tot FO4 aangeven.Het beschikt over een ingebouwde relais voor de E-Stop functies die relais contacten te bieden om de aandrijvingen en de gebruikers om daisy-chain verbinden tot 3 servo controllers op een E-Stop stringDaarnaast zijn er aparte aansluitbare connectoren voor de encoders en resolvers om de gebruikers in staat te stellen het eindpaneel te gebruiken in resolver- of encodersystemen.Bij gebruik van de optie 1771-HT terminatie moduleAlle gebruikersverbindingen, behalve de RS-232-communicatiepoort en de stroom van de gebruikerszijde, worden via het eindpaneel geleid.
