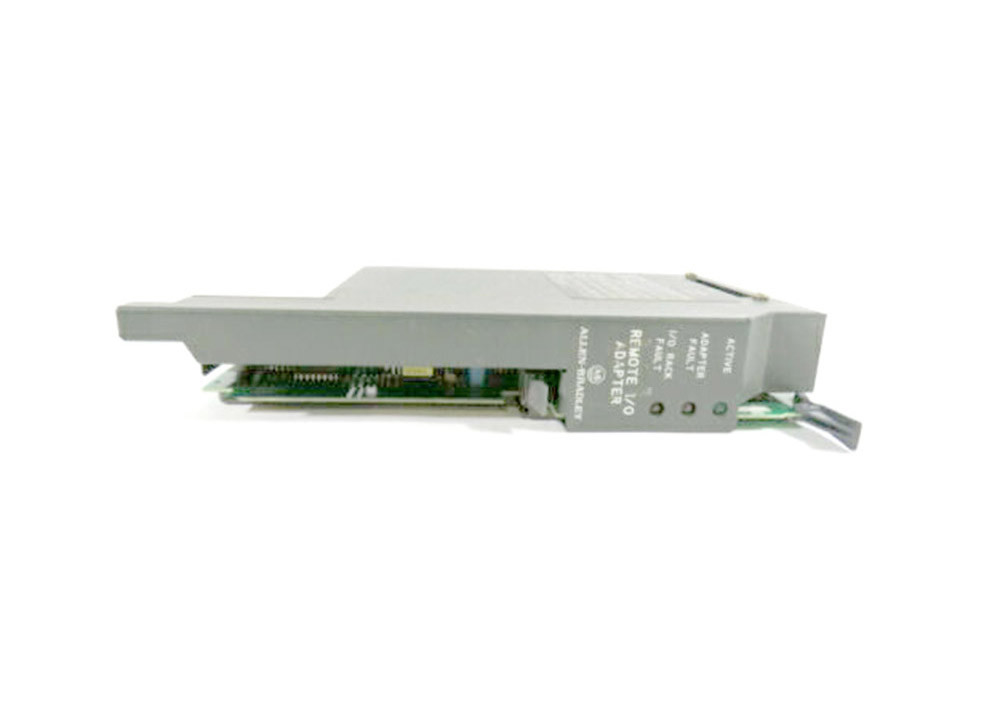

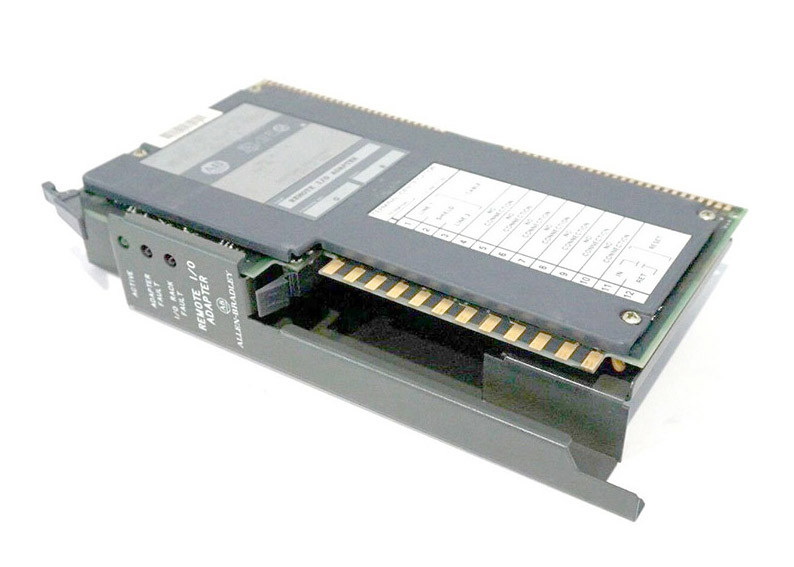

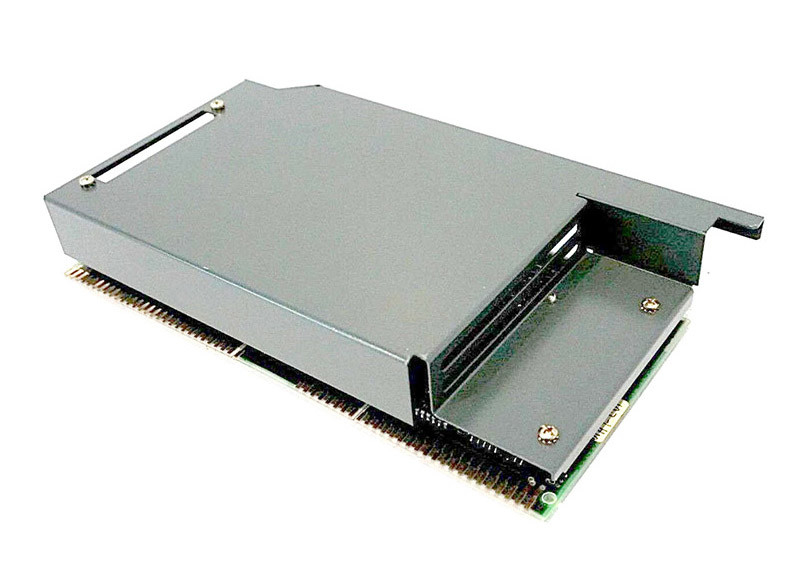

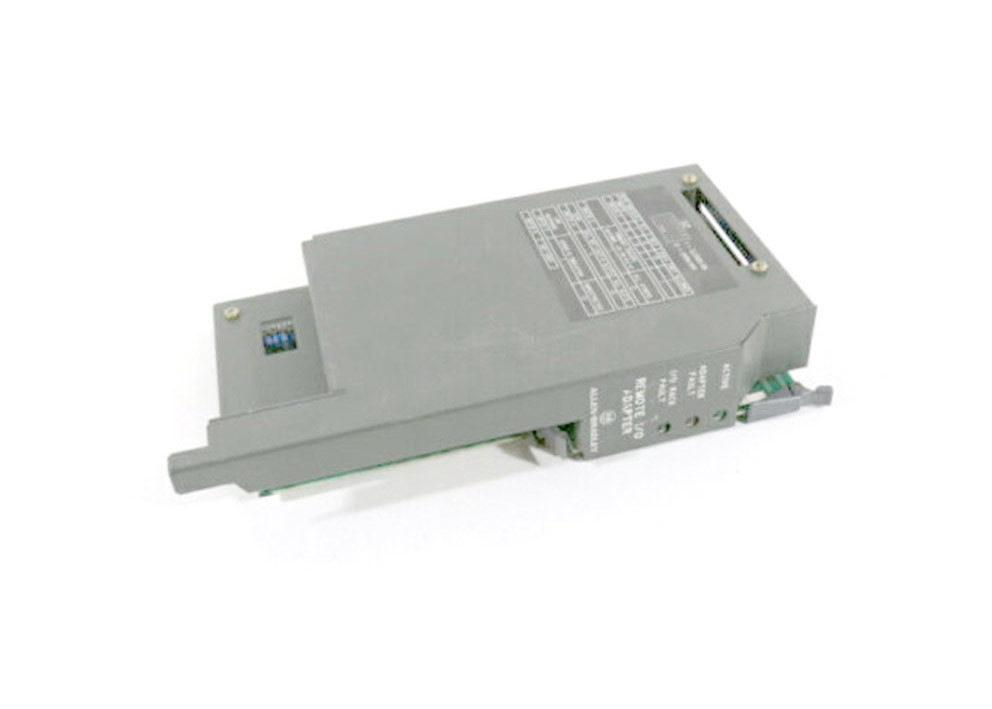

RIO SLC 500 PLC Verre I O module Allen Bradley 1771-ASB

De AB 1771-ASB is een PLC 5 Universal Remote I/O Adapter Module.Gebruik het in plaats van directe bedrading vermindert startDe installatie- en onderhoudskosten van de I/O zijn dichter bij de actuatoren en sensoren.Het is compatibel met 32 I/O-adapter-apparaten via de I/O-link en het maakt gebruik van 82 Ohm of 150 Ohm beëindigende weerstand.

De 1771-ASB-module heeft een communicatie snelheid van 57,6 Kbps, 115 Kbps en 230 Kbps en het weegt 1,9 pond.2WVoor de installatie moet het in de linkerste slot van het chassis 1771 worden gemonteerd met de I/O-modules die worden bestuurd door een PLC 5-processor.,De 1770-CD Belden 9463 of gelijkwaardige kabel moet worden gebruikt. De 1771-ASB-module heeft Active, Adapter Fault en I/O Rack foutdiagnosticatie indicatoren, 2 schakelaars en een veldbedradingsarm.Het biedt snellere gegevensoverdracht en backplane scannen tot 2500 voet op 230.4K Baud. Het ondersteunt seriële communicatie en leest/schrijft gegevens in parallelle vorm. Het ondersteunt 4, 8, 12, 16 of 32-slot I/O chassis en 1 en 2-slot I/O adressen.De 1771-ASB verbetert de scantijd en de ruimtebesparing van het I/O-beeld door alle slots te scannen, behalve de laatste 4Het vergemakkelijkt het oplossen van problemen met de verbeterde diagnostische functies.

De 1771-ASB is een AB-hardware die behoort tot de PLC 5-productenfamilie van programmeerbare logische controllers (PLC).Deze elektronische hardware is een afstands I/O adapter die wordt gebruikt om de interface van de om Remote I/O (RIO) netwerkDeze adapter ondersteunt de gegevensoverdracht op kabellengte en snelheden van 10.000 voet op 57.6K baud, snellere backplane scanning en gegevensoverdracht tot 2500 voet bij 230.4K baud.

RIO Communication wordt fysiek geïmplementeerd volgens de topologie van de daisy-chain.Hetzelfde geldt voor dit protocol.Voor het afsluiten van het segment wordt 150 Ohm gebruikt voor de oudere configuratie, terwijl 82 Ohm wordt gebruikt in verbeterde RIO-netwerkversies.Belden 9463 of beter bekend als Belden Blue Hose kabel wordt gebruikt voor Remote I/O protocol.

Deze module is voorzien van statusindicatoren zoals ACTIVE, ADAPTER FAULT en I/O RACK FAULT. Voor de actieve status moet het LED-licht groen zijn om de normale werking aan te geven.Wanneer een adapterfout optreedt, rood licht schijnt terwijl voor Rack Fault, RED led actief.

Deze module ontvangt/stuurt gegevens van/naar de I/O-scanner in seriële vorm, leest/schrijft gegevens van/naar de invoermodules in parallelle vorm en leest/schrijft gegevens van/naar de uitvoermodules in parallelle vorm.De met deze module gebruikte configuratie-software is RSLinx en RSLogix 5.
