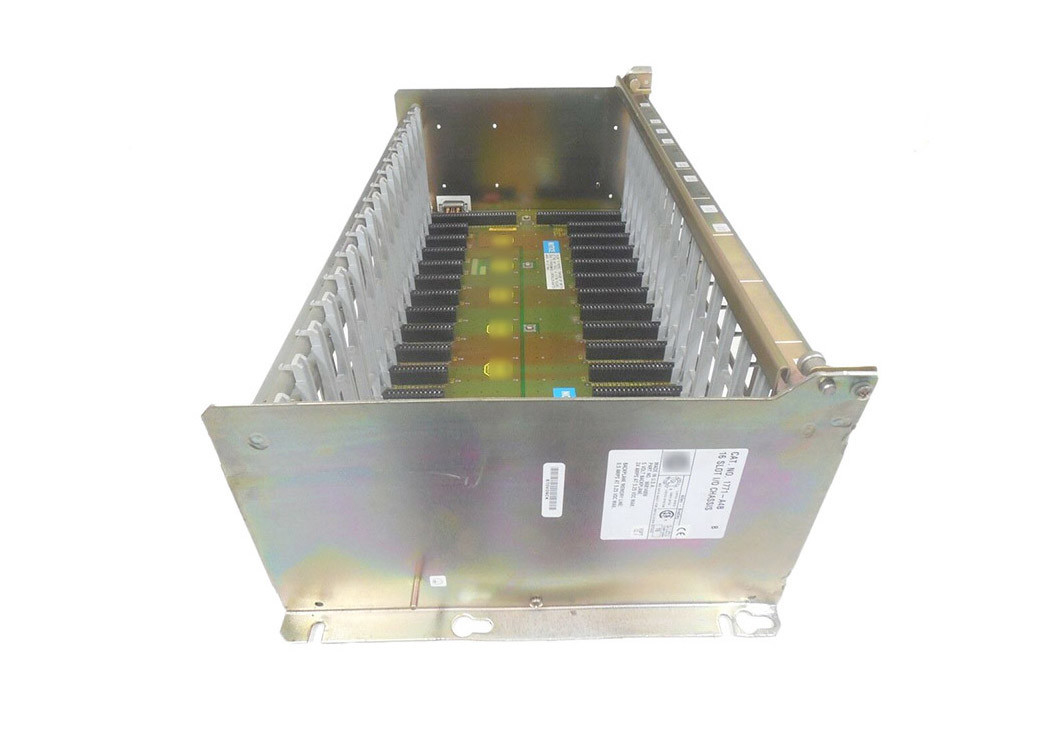

AB 1771-A4B, Universele I/O Chassis, 24 Ampères, 16 Groeven

De AB 1771-A4B is een universele I/O-chassis die deel uitmaakt van de 1771 Programmable Logic Controller (PLC) productfamilie.die de elektronische circuits herbergtHet heeft ook de scharnieren voor de veldbedradingsarmen.

The 1771-A4B is designed to be operated at a temperature range of 32-140 Degree Fahrenheit or 0-60 Degree Celsius while the hardware’s storage temperature is -40 to 185 Degree Fahrenheit or -40 to 85 Degree Celsius. Het heeft een relatieve vochtigheid van 5-95% noncondensing. Bij het installeren van dit universele I/O-chassis, houd de trillingen en schokken van het paneel binnen 2g bij respectievelijk 10-500 Hz en 15g.

De 1771-A4B is in staat om stroom te ontvangen via de 1771 processor met integrale voedingsbronnen die 2-4 Ampere leverden,voedingsmodules met een nominale uitgang van 3-8 Ampere en externe voedingssystemen met een uitgangstroom van 6Als algemene regel, installeer nooit een externe voedingsbron en een voedingsmodule op de 1771-A4B.Deze stroomvoorziening is niet compatibel en zal de hardwareconfiguratie diskwalificeren.

De 1771-A4B is geconfigureerd met behulp van de RSLogix 5 Programmeringssoftware die de gemeenschappelijke programmeringssoftware is die wordt gebruikt voor het volledige PLC5 Programmable Logic Controller (PLC) -platform.

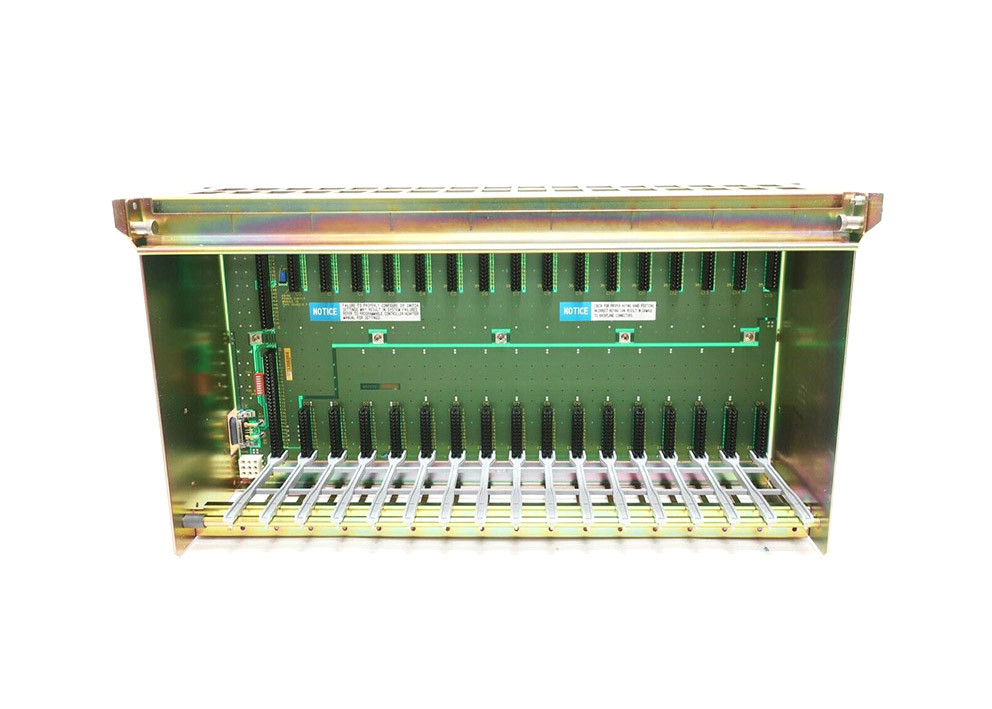

Het chassis van de 1771-A4B heeft 16 I/O-slots. Het heeft afmetingen van 12,4 x 24 x 7,6 inch. en weegt 14,8 lbs.het gebruik maakt van de bevestigingsmethode van de achterpaneel met voldoende afstand en een open behuizingHet achtervlak van het chassis heeft een stroomtoevoer van 8A bij 5V DC.

Het chassis 1771-A4B heeft een universele configuratie voor het monteren van het chassis en het systeemontwerp vanwege zijn eigen consistente ontwerp.en een compleet scala aan digitaleDe I/O-modules worden geleverd met bedradingsarmen en externe afsluitpanelen, waardoor de noodzaak om de draad te ontkoppelen om de module te vervangen wordt weggenomen.Voor probleemoplossing en diagnoseVoor toekomstige uitbreidingen kan het gemakkelijk worden vervangen door een groter chassis..Celsius (32 - 140 graden Fahrenheit), relatieve luchtvochtigheid van 5-95% zonder condensatie en een schok van 30 g.
