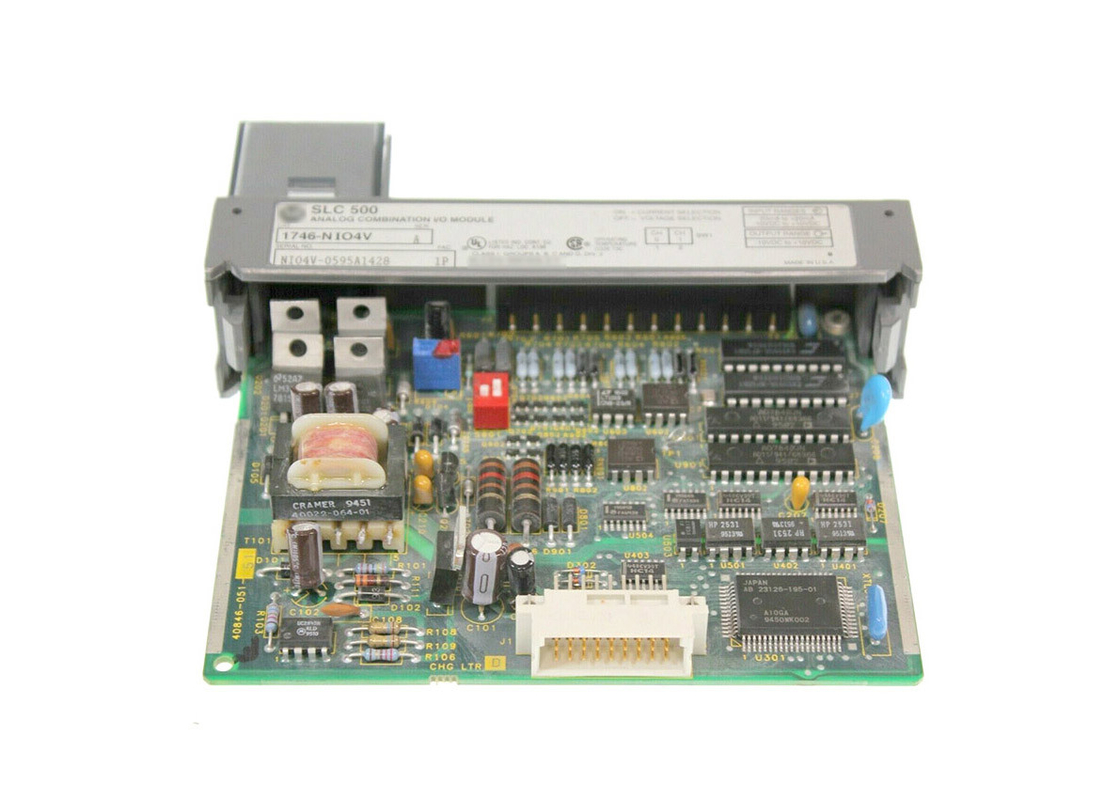

AB 1746-NIO4V, -10 tot +10 volts, Analoge de Combinatiemodule van SLC500

De 1746-NIO4V SLC 500 Analog Combination I/O Module van AB is een I/O-module die is geïnstalleerd op het 1746 Chassis en die 2 door de gebruiker te selecteren (per kanaal) stroom- of spanningsinvoer en 2 spanningsuitvoer heeft.Het heeft 2 stroomloop-invoeringen met een normale nominale van -20 tot 20mA bij een 250 Ohm-impedantie en een ingangsnauwkeurigheid van +/- 0De twee ingangspunten hebben ook een spanning van -10 tot 10 Volt DC met een impedance van 1M Ohm en een 10 Volt DC volwaardige resolutie van 305,176?V per LSB.

De spanningsinvoer heeft een nauwkeurigheid van +/- 0,504%, een algemene driftnauwkeurigheid van +/- 63 ppm/graden Celsius en een maximale winstfout van +/- 0,461%.De ingangen hebben een verschuivingsfout van +/- 14 LSB bij 0 tot 60 graden Celsius, en de 1746-NIO4V maximale overspanningsbescherming over de invoerterminals komt in op 220 Volt AC of 220 Volt DC.Het maakt gebruik van de R-2R Ladder Digital-to-Analog Converter (DAC) met een omzetterresolutie van 14 bits bij de spanningsuitgang en een responstijd van 2 millisecondenDe uitgang heeft een laadbereik van meer dan 1 KOhms met een laadreactantie van 1 F en een totaal uitgangsbereik van -10 tot 10 Volt. De spanning heeft een algemene nauwkeurigheid van +/- 0.384% van een volspanning van 10 Volt gelijkstroom en een maximale driftnauwkeurigheid van +/- 54 ppm per graad CelsiusDe 1746-NIO4V heeft ook een maximale winstfout van +/- 0,374% met een driftfout van ±47 ppm/graden Celsius en een uitgangsverschuivingsfout van +/-11 LSB.De 1746-NIO4V biedt Field Wiring-to-Backplane Isolation bij 500 Volt DC en maakt gebruik van de Shielded Belden #8761 aanbevolen kabel met een nominale 14 AWG grootte.

De AB 1746-NIO4V is een analoge I/O-combinatiemodule.De ingangskanalen zijn compatibel met differentiële spannings- en stroominvoer die individueel configureerbaar zijnVoor de huidige ingangsconfiguratie is het aanvaarde signaalbereik -20 tot +20 mA met een resolutie van 16 bits met een herhaalbaarheid van ±1 LSB en een niet-lineariteit van 0,01%.Het maakt gebruik van Delta-Signa modulatie conversie methode. Wanneer het is geconfigureerd voor spanningsinvoer, bedraagt het aanvaarde spanningssignaalbereik -10 tot +10 V dc - 1 LSB met een resolutie van 305,176 μV per LSB.

De uitgangskanalen van de 1746-NIO4V zijn niet geïsoleerd en kunnen een uitgangsstroombereik van 0-20 mA leveren met een resolutie van 14 bit, met behulp van de R-2R Ladder-omrekeningsmethode.Het heeft een reactie van 2 stappen.0,5 ms (bij 95%).

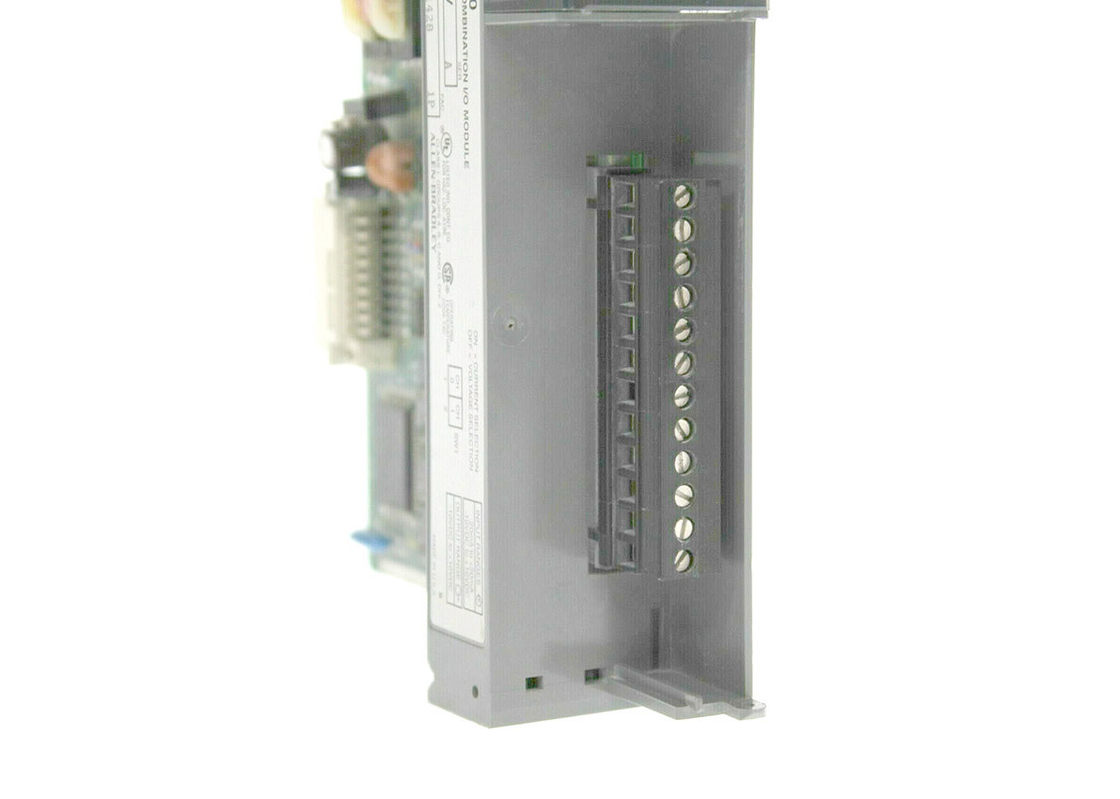

Deze combinatie I/O-module heeft een achtervlakstroomopname van 55 mA bij 5,1 VDC en 145 mA bij 24 VDC.Het bezet een enkele slot van het chassis en wordt geleverd met een verwijderbaar eindblok voor het beëindigen van signaaldraden van en naar de module.

De 1746-NIO4V is geconfigureerd met behulp van de RSLogix 500 programmeringssoftware.Deze software is de gemeenschappelijke configuratie-software die wordt gebruikt voor de hele familie van SLC500 Programmable Logic Controller (PLC). Bovendien kan de 1746-NIO4V onderdeel worden van de CompactLogix en ControlLogix Programmable Automation Controllers (PAC), die fungeren als een gedistribueerde I/O-module.de 1746-NIO4V is geconfigureerd met behulp van de RSLogix 5000 of Studio 5000 Logix ontwerperprogramma.
