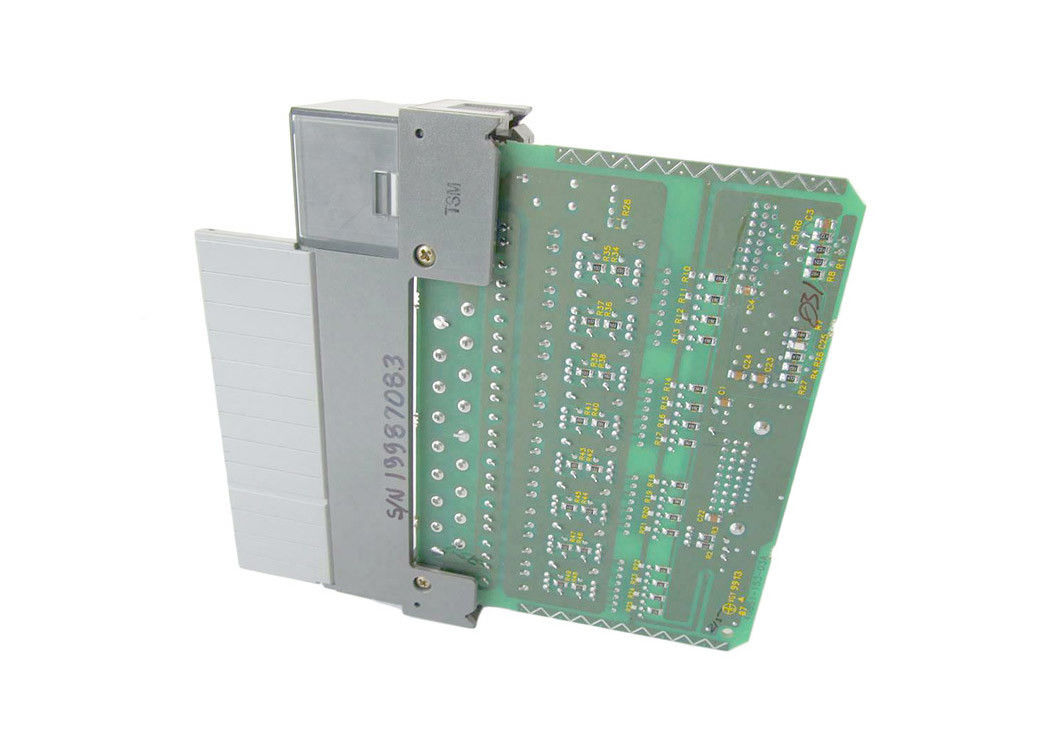

Allen-Bradley 1746-OB16, Afzonderlijke gelijkstroom de Outputmodule van SLC500, 10-30VDC

Allen-Bradley 1746-OB16 is een Afzonderlijke outputmodule die met voor gebruik met de SLC500-productfamilie compatibel is. Deze module kenmerkt Zestien (16) 24VDC-outputkanalen die wordt gebruikt om elektroapparaten te activeren om hand en automatische controle van het proces of de machines uit te voeren.

1746-OB16P is één enkele groefmodule die aan om het even welke groef van een SLC500-chassis behalve de uiterst linkse module past die voor de bewerker of communicatie module gereserveerd is. 1746-OB16P heeft een backplane stroom van 0,250 A bij 5VDC en 0 A bij 24VDC trekken. Het heeft WEG lekkagestroom van 1 mA verklaren en stroom van 1 mA laden. Het Eacukanaal heeft een ononderbroken Stroom van) 1,5 A @ 30 °C (86 °F) 1,0 A @ 60 °C (140 °F) en ononderbroken Stroom per module van 6,4 A @ 0… 60 °C (32… 140 °F).

1746-OB16P niet een output groepering of een individuele kanaalisolatie. Het komt met één enkele groep, compsed van de volledige Zestien (16) kanalen. Elk kanaal heeft vertraging van 0,1 Mej. en VAN signaalvertraging van Mej. 1,0 met het voltagedaling van de op-Staat van 1.0V bij 1,0 A met schommelingsstroom per punt van 4,0 A bij Mej. 10 en schommelingsstroom per module van 32,0 A bij Mej. signaleren 10.

1746-OB16P kan in de lokale chassis, langs de bewerker worden geïnstalleerd of aan een verdeelde I/O post, langs een communicatie adapter handelen. Het wordt gevormd gebruikend RSLogix 500 programmeringssoftware waar de interne registers kunnen worden betreden en gebruikend belemmering softwareactie laten vallen.

1746-OB16 SLC 500 Digitale gelijkstroom-Outputmodule door Allen-Bradley is een gelijkstroom-module met zestien output van 24V gelijkstroom en het wordt ondergebracht in om het even welke vrije groef in de 1746 I/O Chassis. Het heeft 16 outputpunten en een backplane elektroclassificatie van 0.280A bij 5 Volts van gelijkstroom en één van 0A bij 24V gelijkstroom. 1746-OB16 heeft WEG een lading-afhankelijke maximumtijd van de signaalvertraging van 1ms voor en 0.1ms voor en een maximum huidig verlies van 1mA in zijn verklaren WEG. In zijn verklaar, heeft het een voltageverlies van 1,2 Volts bij 0.50A en de minimumlading elk punt kan dragen is 1mA.
1746-OB16 heeft een nominale ingangsstroom van 0.5A bij 30 graden van Celsius en 0,25 A bij 60 graden van Celsius voor elk outputpunt en het heeft een brutoingangsstroom van 8A bij 30 graden van Celsius en 4A bij 60 graden van Celsius per module. Het heeft ook een huidige schommeling die van 3A voor 10ms elke 1s bij 30 graden van Celsius en 2s bij 60 graden van Celsius terugkomen (140 graden van Fahrenheit). 1746-OB16 verstrekt voltageisolatie tussen backplane en de output bij 1500 Volts wordt getest AC en het heeft een totale hittedissipatie van 7,6 Watts die. Het heeft een ul-A196, CSA, en c-UL Klasse I, Afdeling 2 Gevaarlijke Milieuclassificaties, en het is CSA en UL-Verklaard. Wanneer operationeel, heeft 1746-OB16 een werkende temperatuurwaaier van 0 tot 60 graden van Celsius (32 tot 140 graden van Fahrenheit) bij 5 aan non-condensing vochtigheid die van 95% omringen en het wordt ontworpen om een operationele schok van 30G en een operationele trilling van 2.5G in 57 tot 200 Hertz te weerstaan.
