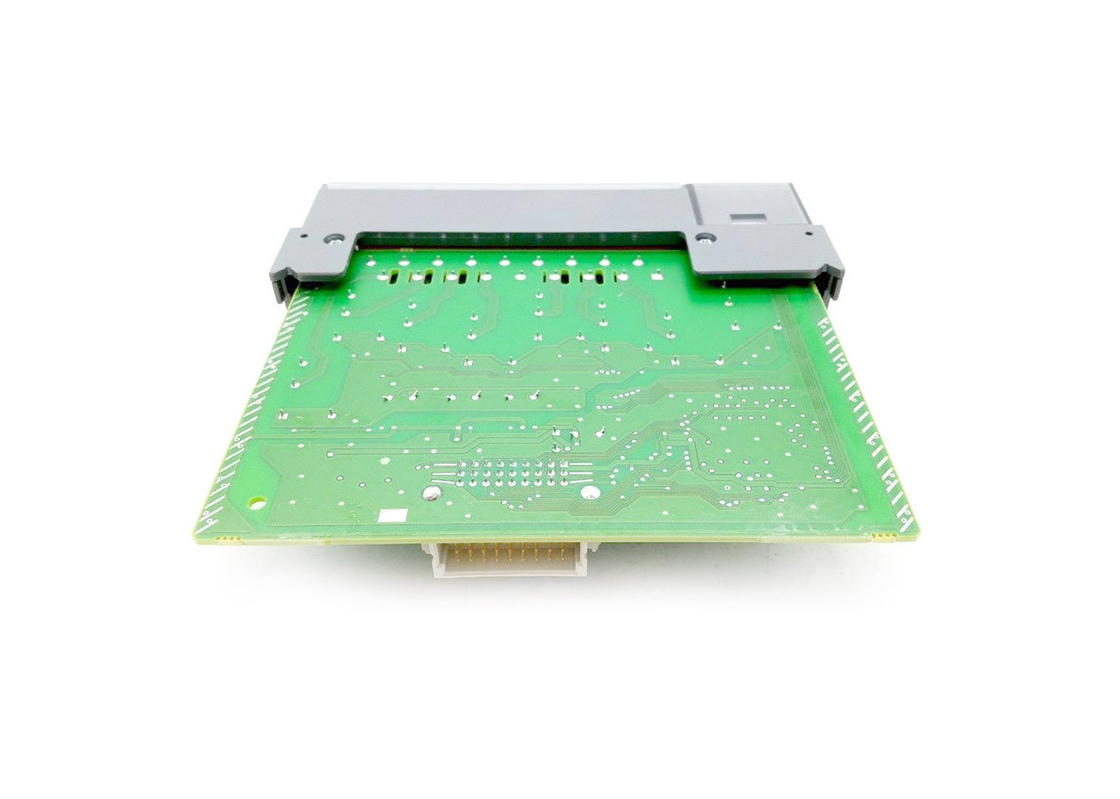

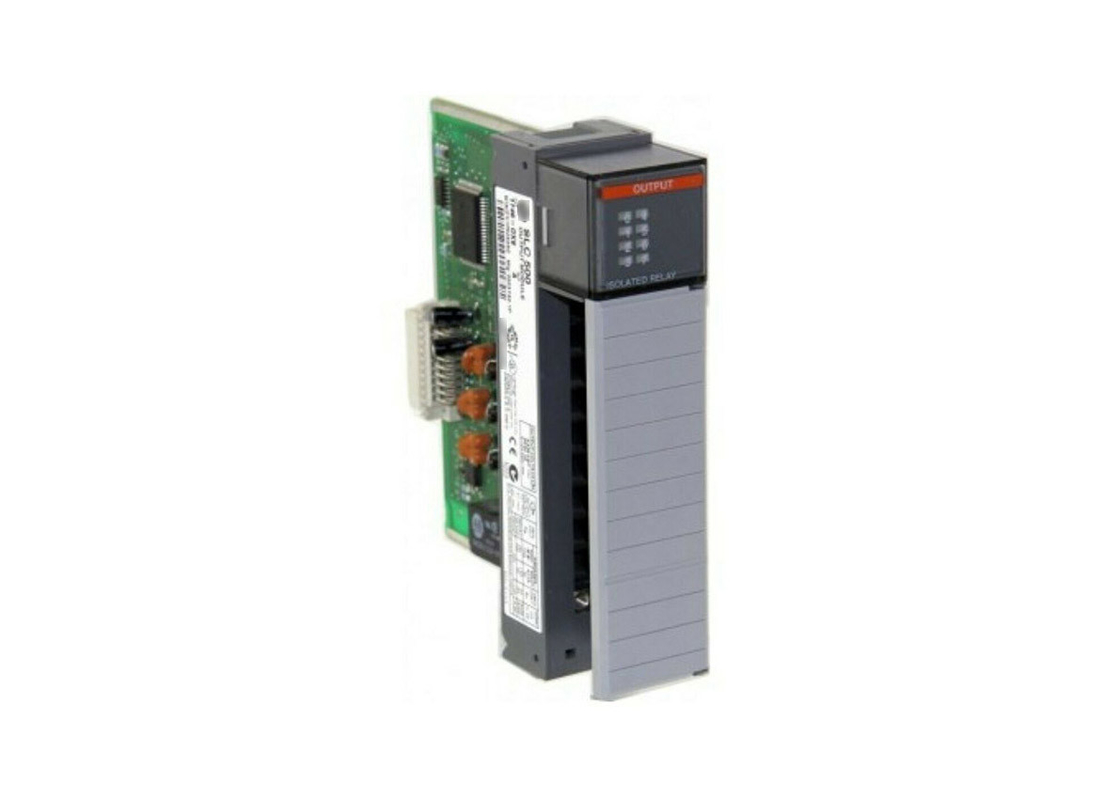

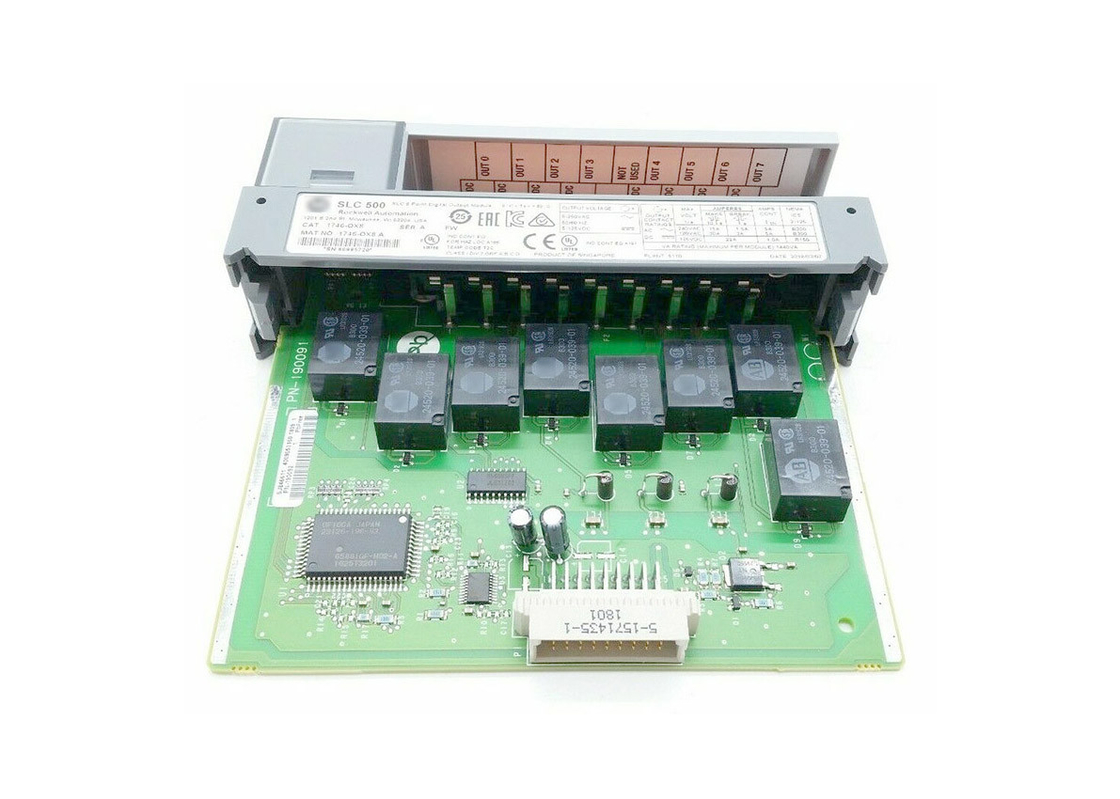

AB 1746-OX8, SLC 500 de Digitale Module van de Contactoutput

De AB 1746-OX8 is een SLC 500 digitale I/O-module.een relais-uitgangsmodule met relaiscontactcapaciteiten van maximaal 30 A per relais voor make en break bij 120 volt wisselstroom en maximaal 15 A make en 1.5 Een onderbreking bij 240 V wisselstroom. Bij een continue 5 A voor beide wisselstroomspanningen heeft de module een make van 3600 VA en een break van 360 VA. Voor gelijkstroomspanningen zijn de maximale make en break 0.22 A elk bij 125 Volt DC en beide 1.2 A elk op 24 Volt DC. Continu 1 A op 125 Volt DC en 2 A op 24 Volt DC hebben beide een make en break van elk 28 VA. Statusindicatoren zijn beschikbaar met deze module.Het kan in een chassis worden gemonteerd en heeft een open behuizingU moet niet vergeten de module alleen te installeren en te verwijderen wanneer er geen stroom aan het chassis wordt toegepast.

Het heeft een uitgangsstroom van 3 A bij 120 Volt AC en een uitgangsstroom van 1,2 A bij 24 Volt DC. De werkspanning van deze module varieert van 5-125V AC en 5 tot 265V DC.Het achtervlak stroomverbruik bij 5 volt DC is 0Het heeft ook een maximale weerstandsbelasting signaal vertraging van 10 milliseconden voor zowel OFF en ON.De minimale belastingstroom van deze module is 10 mA bij 5 volt gelijkstroom en de maximale leeglopende stroom is 0 mALet op dat de continue stroom per module tot 1440 VA moet worden beperkt.Deze module heeft een NEMA-standaard ICS 2 tot 230 geluidsdichtheid en een elektro-optische isolatie van 1500 volt tussen de I/O-terminals en de besturingslogicHet werktemperatuurbereik van deze module, met name voor de lucht rondom het systeem, is van 0 tot 60 graden Celsius en de opslagtemperatuur varieert van -40 tot 85 graden Celsius.De werktrillingen hebben een verplaatsing van 0.015 inch piek bij 5 tot 57 Hertz en een versnelling van 2,5 g bij 57-2000 Hertz. De bedrijfsschok van deze module is 10 g. De 1746-OX8-module heeft een warmteafvoer van 0,825 watt per punt,een minimale dissipatie van 2.590 watt, en een totale afvoer van 8.60 watt.
