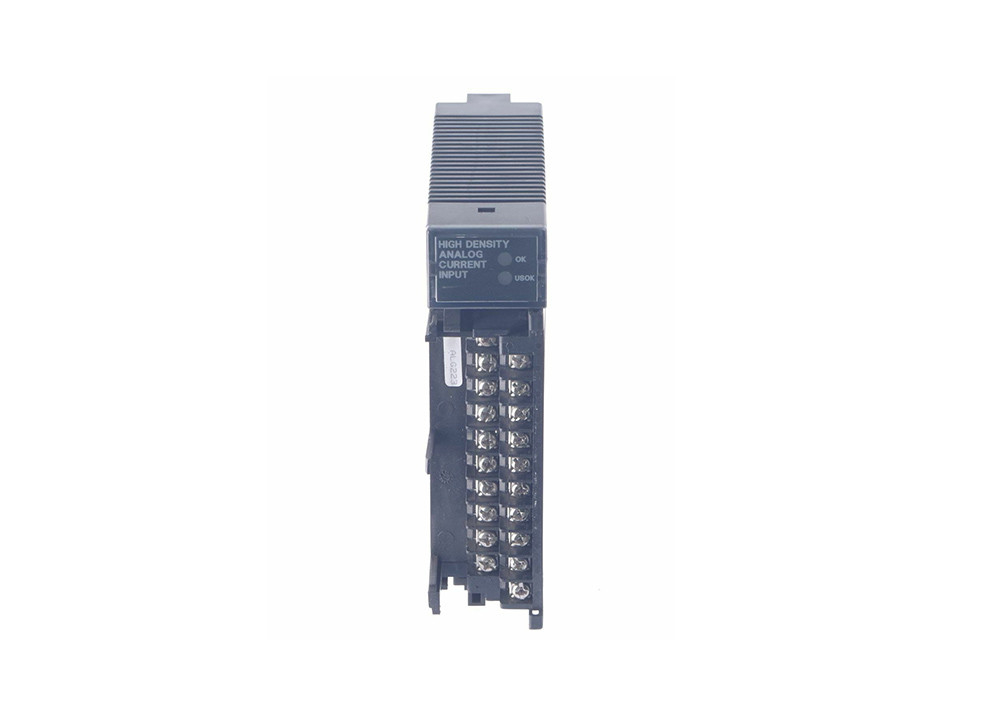

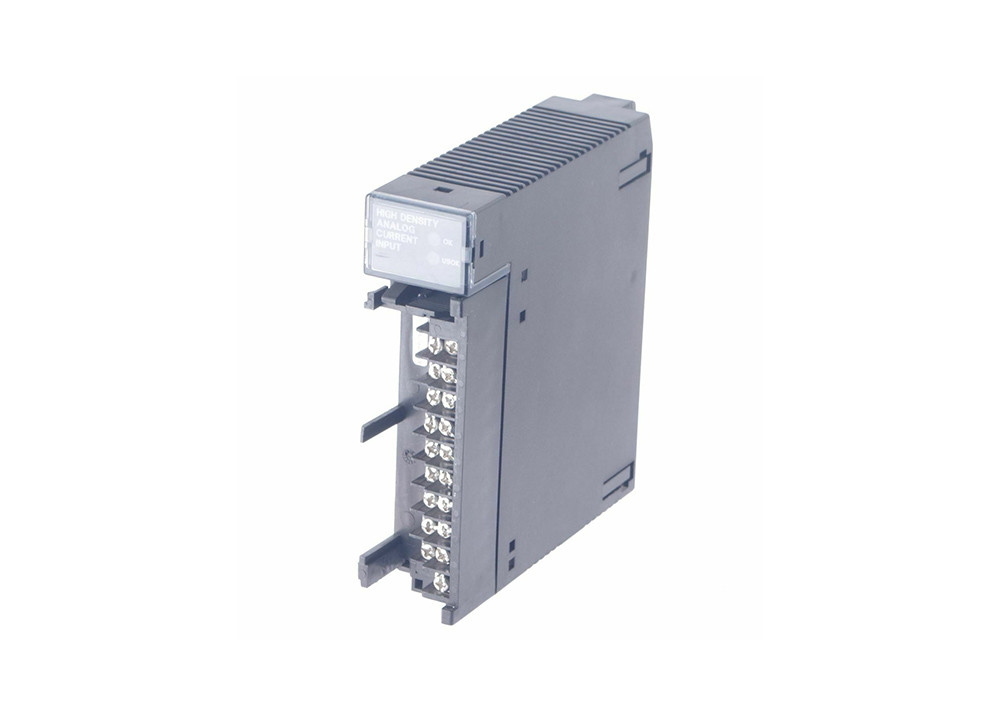

Ge Fanuc IC693ALG223C, serie 90-30 Programmable Logic Controller
Productbeschrijving
IC693ALG223 is een PACSystems Series 90-30 RX3i Analog Current Input Module die 16 kanalen biedt.De modules zijn voorzien van 16 afzonderlijke en eenzijdige kanalen die kunnen worden geconfigureerd voor een van de volgende drie bereikken: 4 tot 20 mA, 0 tot 20 mA of 4 tot 20 mA Verbeterd.Zowel hoge als lage alarmen zijn beschikbaar op elk bereikIn het uitgebreide bereik kan de IC693ALG223-module worden ingesteld met een lage alarmgrens voor het detecteren van invoerstroom met open draadfoutdetectie in de toepassingen van 4 tot 20 mA;De gebruiker kan ook hoge alarmalarmen instellen.. Bovendien rapporteert deze module de status, inclusief de stroomtoevoer naar de CPU. IC693ALG223 kan worden gebruikt in elke I/O-slot die een seriële connector biedt in het RX3i- of Series 90-30-systeem.
Specifiek voor deIC693ALG223Deze module heeft ook een 65 mA plus stroomlus nodig van een +24 VDC-toevoer die door de gebruiker wordt geleverd.Een update-snelheid van 6 ms is standaard bij isolatie van 250 VAC continu of 1500 VAC voor één minuutBij het scannen van actieve kanalen wordt het aantal te scannen kanalen in serie volgorde ingevuld.Analoogwaarden worden over het gehele bereik van de converter gescaald met fabriekskalibratie waarbij de analoogwaarde per bit wordt aangepast. RX3i-racks ondersteunen upgrades van de firmware die met deze module is verbonden, maar dit omvat niet 90-30 racks. De IC693ALG223 is ook uitgerust met LED-statuslichten die ON, OFF,en NIET de gebruiker helpen bij het gebruik en het oplossen van problemen.
Technische specificaties
| Aantal kanalen: |
1 tot en met 16 selecteerbaar |
| Invoerstroombereik: |
0 tot 20 mA, 4 tot 20 mA en 4 tot 20 mA versterkt |
| Kalibratie: |
Fabriekskalibratie tot 4 μA per telling of 5 μA per telling |
| Actualisatiepercentage: |
13 msec (alle 16 kanalen) |
| Invoerfilterrespons: |
19 Hz |
| Energieverbruik: |
120 mA van de +5 V bus of 65 mA van de +24 V bus
|
Over IC693ALG223
De GE Fanuc Series 90-30 Programmable Logic Controller (PLC) -module met catalogusnummer IC693ALG223 is een zestien (16) kanalen, enkel eind,analoge invoermodule die wordt gebruikt om interfaces te maken tussen veldtoestellen en instrumenten die analoge signalen leveren als weergave voor het meten van procesvariabelenSpecifiek kan elk kanaal van de IC693ALG223 geconfigureerd worden om 0-20 mA, 4-20 mA en 4-20 mA versterkte signalen te ontvangen.Sommige apparaten die deze signalen kunnen leveren zijn zenders., VFD's (Variable Frequency Drives), snelheidsfeedback, data loggers, paneelmeters en andere apparaten.
De IC693ALG223 is een single slot module die wordt geïnstalleerd op een slot van een serie 90-30 5-slot of 10-slot basisplaat.het aantal toegestane instanties van de IC693ALG223 varieertVoor Model 311, Model 313 en Model 323 systeem is maximaal vier (4) module instanties compatibel.Twaalf (12) met model 340 en model 341 en 51 met model 351 en model 352.
De IC693ALG223 heeft een resolutie van 12 bits met een update-snelheid van 13 msec voor alle 16 kanalen, absolute nauwkeurigheid van ± 0,25% van de volledige schaal @ 25 °C (77 °F): ± 0.5% van de volledige schaal over het gespecificeerde werktemperatuurbereik en lineariteit van < 1 LSB van 4 tot 20 mA voor het bereik van 4 tot 20 mA en < 1 LSB van 100 μA tot 20 mA voor het bereik van 0 tot 20 mA en 4 tot 20 mADeze module is ontworpen met 1500 volt isolatiecapaciteit tussen veldzijde en logicazijde.
De IC693ALG223 16-kanaals analoge invoermodule wordt geleverd met 200 Hertz inputfilterrespons en 250 ohm inputimpedantie.Het maximale aantal analoge stroominvoermodules dat in het systeem kan worden geïnstalleerd, is 4 met CPU's 311Het heeft hoge niveaus van resolutie en nauwkeurigheid om te gaan met zeer gevoelige analoge signalen.Het kan analoge ingangen ontvangen van een verscheidenheid aan sensoren zoals niveau sensorenDe nauwkeurigheid van elk kanaal bedraagt 4 microampere van resolutie in het huidige bereik van 4 tot 20 milliampere, 5 microampere van resolutie in het huidige bereik van 0 tot 20 milliampere,Het maakt gebruik van een externe voedingsbron met een spanningsbereik van 20 tot 30 volt gelijkstroom en 10% spanningsripple.Deze module is ontworpen om een breed scala aan industriële signalen te ondersteunen
Technische specificaties voor IC693ALG223
| Brandnaam |
GE Fanuc |
| Reeks |
De serie 90-30 |
| Deelnummer |
IC693ALG223 |
| Bereik |
4-20 mA, 0-20 mA |
| Precisiteit |
0.25% bij 25 graden Celsius |
| Productbeschrijving |
Analoog stroominvoer |
| Externe kracht |
24 VDC |
| Productbeschrijving |
Analoog stroominvoer |
| Aantal kanalen |
16 |
| Isolatie |
1500 volt RMS-veld aan de logische kant |
| Actualisatiepercentage |
13 ms alle kanalen |
| Resolutie bij 4-20 mA |
4 microampere |
| Resolutie bij 0-20 mA |
5 microampere |
| Invoerimpedantie |
250 ohm |
| Invoerfilterrespons |
200 Hertz |
| Intern vermogenverbruik |
120 mA bij 5 VDC, 65 mA, door de gebruiker geleverd 24 VDC |
