Duitsland Fanuc IC660EBA023, van het de Inputblok van het Geniethermokoppel de Elektronikaassemblage

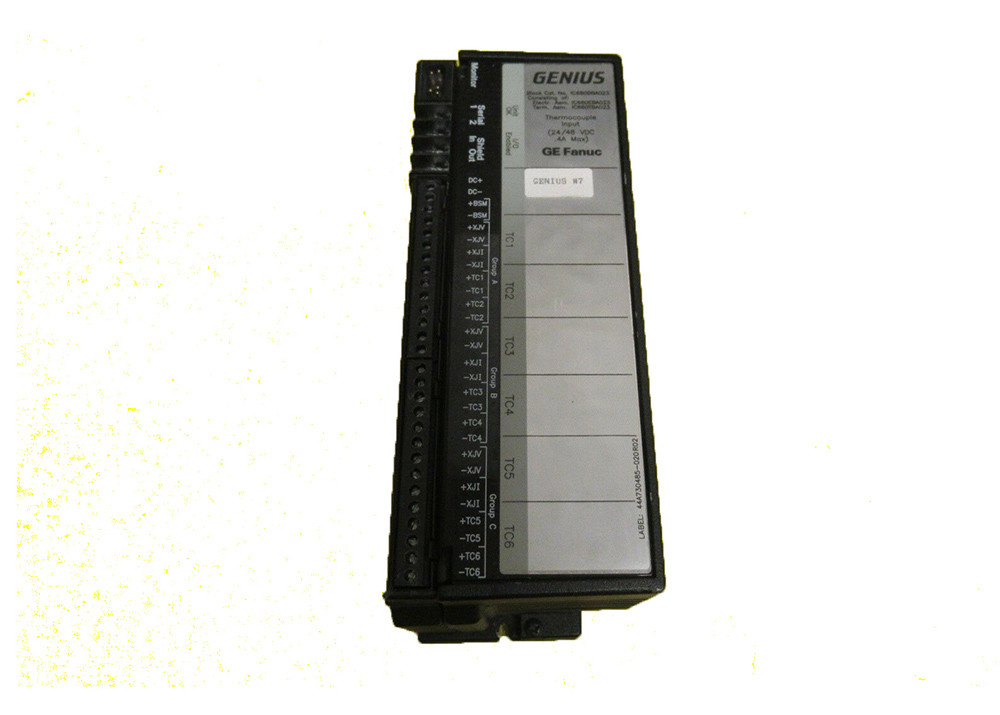

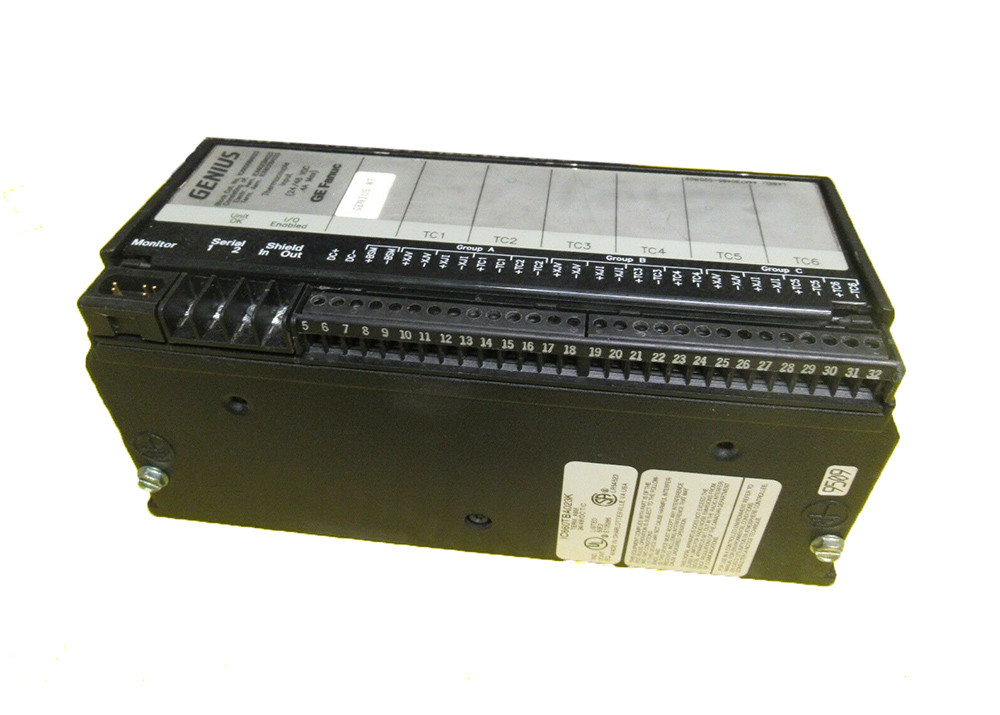

Ge Fanuc IC660EBA023, Genius Thermocouple Input Block Electronics Assembly

Technische informatie

De IC660EBA023 elektronische assemblage is een GE Fanuc Genius I/O thermocouple input block elektronische assemblage.en het biedt een interface voor een breed scala aan analogeDe elektronische IC660EBA023-assemblage en de IC660TBA023-terminalassemblage vormen het Genius-thermocouple-blok.Elk Genius blok vereist een terminal assemblage voor basis bedrading, verbinding met veldapparaten en handheldmonitors en opslag van de blokconfiguratie-instellingen via EEPROM.De elektronische assemblage zorgt voor microprocessing en voert de communicatie van de blokken uit.De IC660EBA023 elektronische verzameling heeft 24/48 volt gelijkstroom ingangsblokken met 6 ingangskanalen in 3 geïsoleerde groepen van 2.Elke groep heeft 2 thermoparen en 2 ingangscircuits voor Cold Junction Compensation (CJC), en er is een isolatiespanning van 300 volt tussen de groepen.

Het elektronische assemblageblok IC660EBA023 bewaakt voornamelijk temperatuursignalen, maar kan ook worden gebruikt voor het meten van laagspanningsinvoersignalen van veldapparaten.Elk ingangskanaal is ontworpen om de JBovendien kan elk invoerkanaal worden geconfigureerd als een interne sensor, een externe sensor of een door de gebruiker gedefinieerde waarde.Voor een grotere meetnauwkeurigheidDe IC660EBA023 elektronische assemblage is softwareconfigureerd.En het biedt geavanceerde diagnostische functies zoals open draad detectie, interne foutmelding, alarmen voor hoge/lage invoer, en invoerindicatie voor onder-/over-bereik.en de compatibele basisconstructie van de terminal maakt het mogelijk om de terminalconstructie te verwijderen of te vervangen zonder de bedrading aan de zijkant van het veld opnieuw te configureren.

Over IC660EBA023

De GE Fanuc IC660EBA023 Genius I/O Thermocouple Input Block Electronics Assembly maakt deel uit van een 6-kanaals inputblok dat is ontworpen om temperatuurinvoer te controleren.Deze elektronica heeft standaard thermoparen verbonden aan elke invoer voor het detecteren en meten van lage spanning inputsignalen. The IC660EBA023 Electronics Assembly is supplied either as a separate electronics assembly unit comprising a thermocouple block and LED indicators and other electronic circuits or as a complete factory-assembled block like the IC660BBA023 I/O Block that comprises the electronics assembly and a terminal assembly like the IC660TBA023 Terminal AssemblyDe IC660EBA023 Electronics Assembly heeft 6 ingangscircuits die zijn ingedeeld in drie geïsoleerde groepen van 300 volt gelijkstroom.en op elke groep zijn 2 thermocouple circuits en 2 remote cold junction compensation (CJC) ingangen, die een compensatie van de koude verbinding bieden voor inputmetingen.

Elke ingang van de IC660EBA023 Electronics Assembly kan worden aangesloten op J, K, T, E, B, R, S en N-type thermocouples en elk ingangskanaal kan worden geconfigureerd voor een externe sensor, een interne sensor,of een door de gebruiker gedefinieerde waarde voor de CJCDe IC660EBA023 Electronics Assembly heeft een werkspanning van 24/48 Volt DC (met een werkspanningsbereik van 18 tot 56 Volt DC) en een vermogen van 9,0 Watt.Elke ingang van de IC660EBA023 Electronics Assembly heeft een spanningsmetingsbereik van -25 milliVolts tot 150 milliVolts en een resolutie van +/-10 microVoltsElk ingangskanaal heeft een nauwkeurigheid van 8,0 Hertz en een filterbereik van +/- 2 microvolts per graden Celsius.De interne CJC heeft een meetbereik van 0 tot 60 graden Celsius en een resolutie van +/-0Een externe afstandsbediening rapporteert signalen in zowel spannings- als huidige analoge waarden.en het biedt een meetbereik van -25 tot 150 graden Celsius met een nauwkeurigheid van +/-0.1 graden Celsius.

Technische specificaties voor IC660EBA023
