Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|

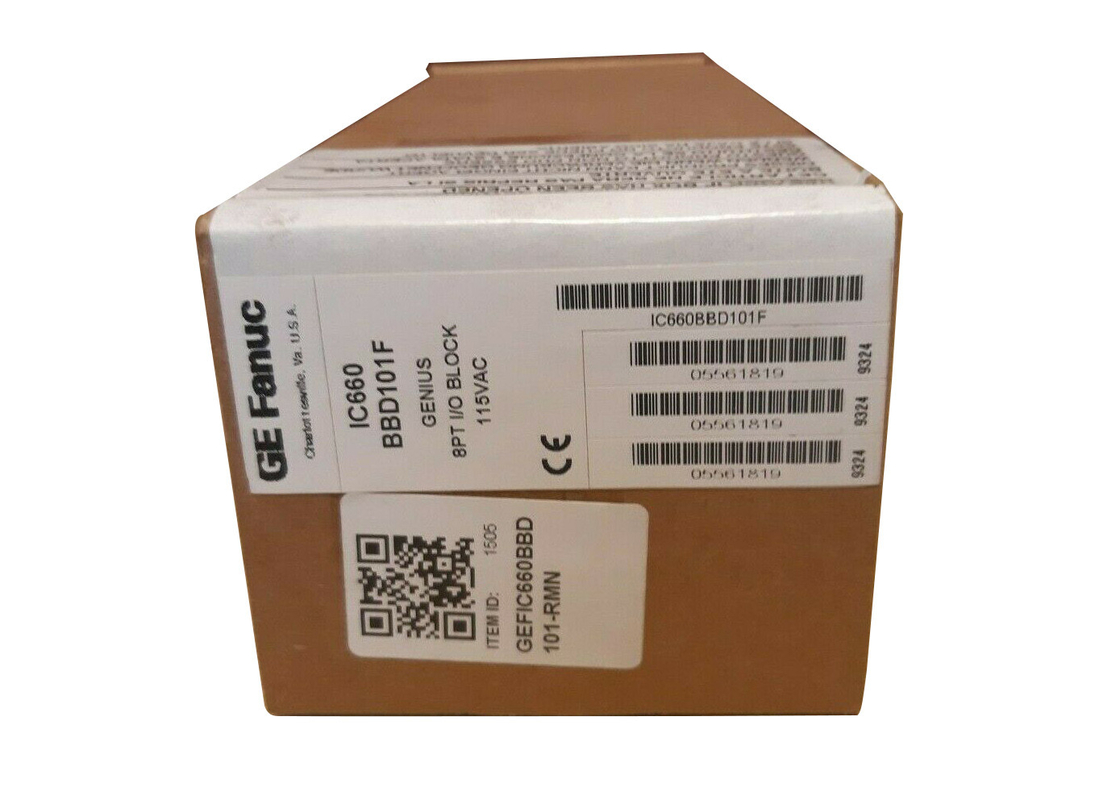

| Brandnaam: | GE Fanuc | Model: | IC660BBD101 |
|---|---|---|---|
| Reeks: | Genie I/O | Productsoort: | I/O-blok |
| Standaardspanning: | 115 volt wisselstroom | Kanalen: | 8 |
| Invoerverwerkingstijd: | 2 milliseconden plus filter | Selecteerbare filtervertraging: | 10 tot 100 milliseconden |
| Maximale inrush-stroom bij maximaal 2 cycli: | 25 ampère | Garantie: | 1 jaar |
| Markeren: | Module van de de Logicaoutput van ESCPP de Positieve,24VDC de positieve Module van de Logicaoutput,RS485 de digitale Module van I O |
||

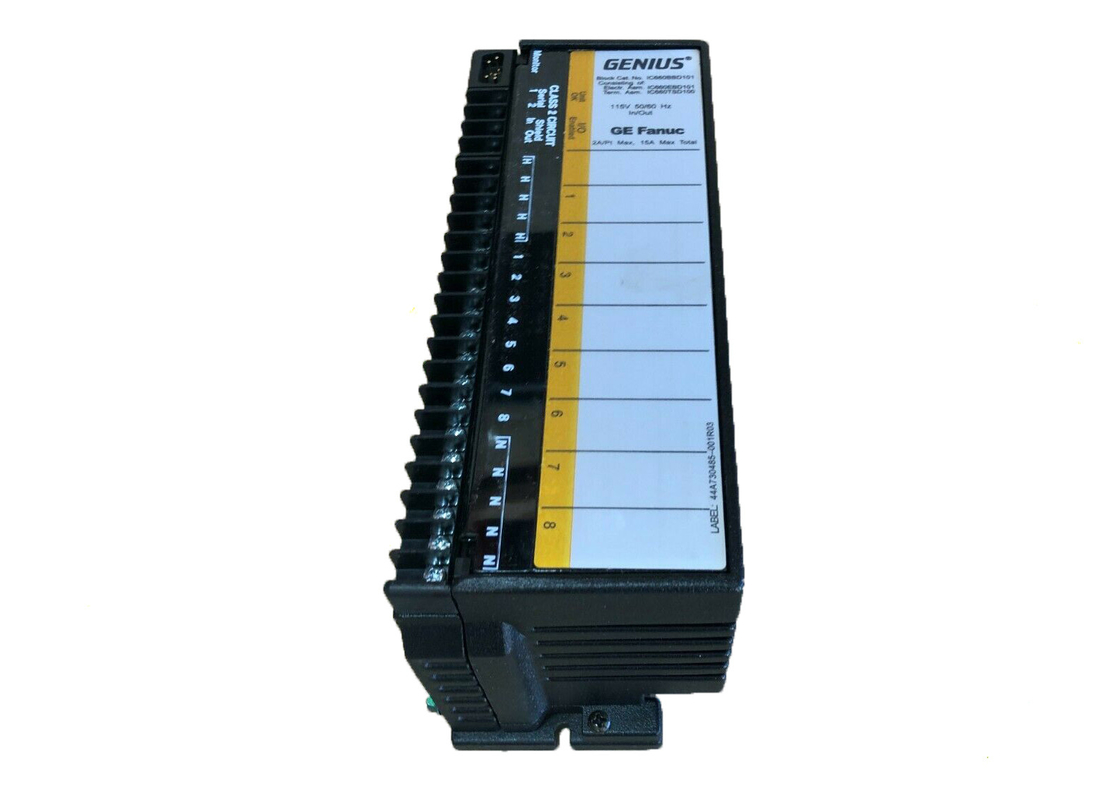

IC660BBD101 is een GE Fanuc Low Leakage Input/Output Block dat met acht discrete punten/circuits wordt geleverd en 115 Volt AC levert.is tussen 93-132 Volt wisselstroom met een belastingstroom van 2 AmpsHet I/O-blok verbindt meerdere discrete sensoren/actuatoren en een communicatiebus.Het blok kan hoge invoerimpedantie onderbrengenEen zekering sluit de uitgangsstroom in het circuit af als deze elke twee cycli meer dan 30 Amps of 20 Amps is.
Het I/O-blok wordt geleverd met functies zoals invoerfilters met selecteerbare filtertijden variërend van 10ms -100ms, modulebesturing voor busschakeling, uitgangsfeedback voor spanningsbewaking,Impulstest voor uitgangspuntenHet IC660BBD101 blok is uitgerust met opvallende diagnostische functies, zoals detectie van spanningsoverdracht, uitschakeling en detectie van geen belasting.
LED-indicatoren op het I/O-blok knipperen om de gebruiker te waarschuwen voor fouten of storingen zoals foutieve bekabeling, onjuiste baudrate en onjuiste aarding..Voor een uitgangscircuit, een LED, die in ON aangeeft dat een specifiek circuit heeft voldaan aan het commando van de CPU.een ON-LED toont aan dat een bepaalde terminal de drempelspanning heeft bereiktEr wordt op de handheld-monitor een foutmelding gegenereerd, die de gebruiker helpt om snel en efficiënt op de fout te reageren.
De IC660BBD101 I/O blok weegt 4lbs en werkt met model IC660HHM501 van de handheld monitor en IC693BEM331 bus controller model.het I/O-blok moet worden geïnstalleerd in een beschermende behuizingDe installatie van de blokken moet worden uitgevoerd op een nette en verontreinigingsvrije manier, waarbij bovendien voldoende koelruimte voor het blok moet zijn.
| Nominale spanning: | 115 volt wisselstroom |
| # van punten: | 8 |
| Invoerbereik: | 93-132 VAC |
| Laadstroom: | 2 ampère |
| Werkspanning: | 93-132 VAC |
| Punten per gemeen: | Een groep van 8 personen |
|
Blocktype:Catalogusnummers: Bloc: Terminalsamenstelling Alleen: Elektronicsamenstelling Alleen: |
Input- en uitgangscombinatie van 8 schakelingen
IC660BBD101 IC660TSD100 IC660EBD101 |
|
Grootte(hoogte x breedte x diepte): Gewicht: LED's (I/O-blok): LED's (elk circuit): Bloc tot blok isolatie: warmteverwijdering: |
8.83 ′′ (22.44cm) x 3.50 ′′ (8.89cm) x 3.94 ′′ (10.00cm) 4 lbs. (1,8 kg) UnitOK,I/OActivated Aan de logische kant van de schakelaar 1500 V Maximaal 16 W met 8 ingangen 43.5W maximaal met 8 uitgangen op 2 ampère. |
|
Standbyvermogen (alle Invoer en uitgaven af): bedrijfsspanning ((een enkele bron): frequentie: Vermogenstroom: |
8.5 Watt 93·132 VAC 47·63 Hz 1 cyclus (16,7 mS bij 60 Hz, 20 mS bij 50 Hz) |
|
Inputkenmerken: Niet-tristat-invoer, OFF-toestand Minimale spanning over het invoerapparaat (IN tot H) Maximale lekkage door het invoerapparaat Niet-tristat-invoer, ON-toestand: Maximaal Spanning over Invoer apparaat (IN) naar H) Maximaal schakelaar stroom drempelwaarde Tristate-invoer, OFF-stand: AcceptabelSpanning over het invoerapparaat (IN tot H)TristateInvoer, staat AAN: Maximaal Spanning over Invoer apparaat (IN) naar H) Inlaatbelasting netwerk: Resistor naar N Capacitor naar H Inputverwerkingstijd (typisch) Selecteerbare inputfiltertijden Inputdiagnostics |
60 VRMS |
| 1.5 mA | |
| 20 VRMS | |
| 6 mA RMS | |
| 16 VRMS ¥40 VRMS | |
| 4 VRMS | |
| 13K ohm | |
| .10Def | |
| 2 mS + filter | |
| 10 tot 100 mS in stapels van 10 mS | |
| Open draad, overtemperatuur, mislukte schakelaar | |
|
OutputKarakteristieken: Circuit-uitgangsstroom (steady state) Maximale inrushstroom tot 2 cycli Maximale inrushstroom 2 ∼ 6 cycli Maximale blokuitgangsstroom Uitgangslekken @ 115 VAC: Stroom bij 0 volt uitgang (UIT naar N)Spanningbij open uitgang (UIT tot N) schakelaar (OFF) naar Aan / Aan naar OFF) Maximale schakelfrequentie Draaivertraging (maximaal) Spanningsdaling (bij 2 ampère) Spanningsverlies (bij 30 ampère inrush) Aanbevolen minimale belasting, resistief (Geen belasting uitgeschakeld): Aanbevolen minimale belasting, inductief (Geen belasting uitgeschakeld) in staat zijn): Geen belasting toegelaten drempel Fusing Outputdiagnostiek |
2 ampère RMS |
| 25 ampère piek | |
| 14 ampère piek | |
| 15 ampère bij 35 graden, 7,5 ampère bij 60 graden. | |
| 65 volt | |
| Zerocrossing | |
| Eén keer per seconde (hoge inrushstromen) | |
| 0.5 Hz + 1 mS | |
| 2.5 volt | |
| 10 volt | |
| 25 mA | |
| 40 mA | |
| 50 mA | |
| Interne elektronische kortsluiting. | |
| Kortsluiting, overbelasting, geen belasting, mislukte schakelaar, overtemperatuur | |
|
Milieu:Werktemperatuur opslagtemperatuur vochtigheid Vibratie |
0 tot +60 °C (32 tot +140 °F) |
| ¥40 tot +100 C (¥40 tot +212 F) | |
| 5% tot 95% (niet-condensatie) | |
| Verplaatsing van 5 ̊10 Hz 0,2 ̊ (5,08 mm), 10 ̊200 Hz bij 1 G |
