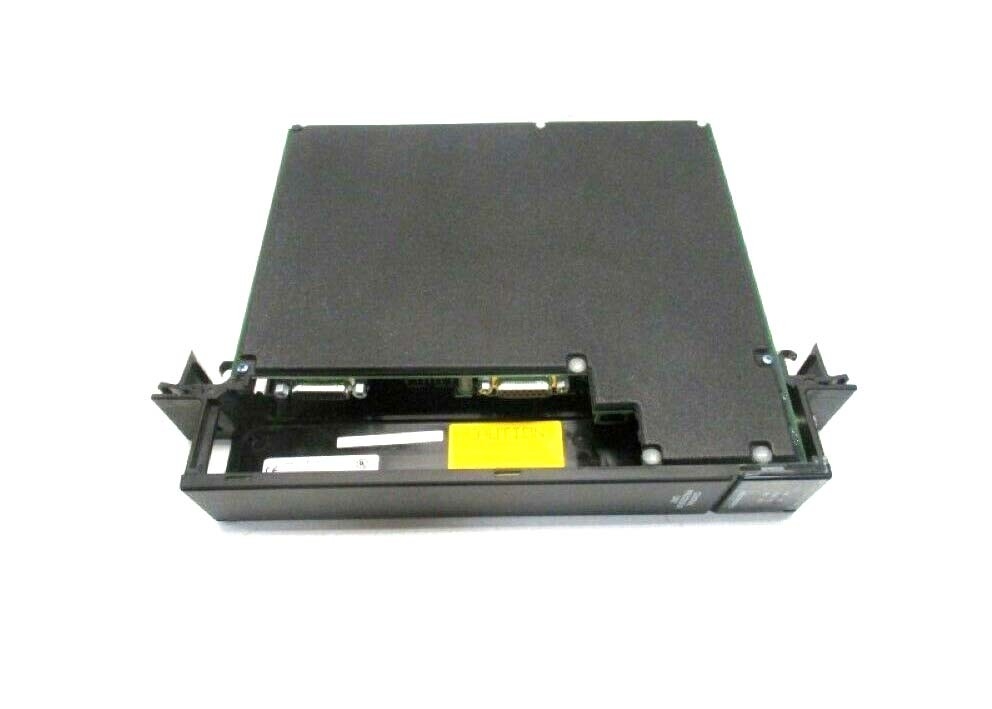

GE FANUC IC697CPX935, Single-Slot PLC CPU, centrale verwerkingseenheid
Productbeschrijving
De IC697CPX935 is een Single-Slot PLC CPU met drie ingebouwde seriële poorten vervaardigd door GE Automation and Controls.de IC697CPX935 kan communiceren met verschillende smart option-modules via een op het rek gemonteerde achtervlakDit apparaat wordt bediend via een drie-positie start/stop schakelaar of via een verbinding met een computer met een passende software.
Een 96MHz microprocessor stelt dit apparaat in staat om elke 0,4 microseconden zwevende puntberekeningen uit te voeren.De IC697CPX935 ondersteunt de volgende modules:: de gehele IC697-familie van discrete en analoge I/O-modules, programmeerbare en alfanumerieke display coprocessors, IC660- en IC661-buscontrollermodules, link- en LAN-interface-modules,en communicatiemodules.
Een megabyte aan ingebouwde RAM-geheugen wordt ondersteund, dat wordt onderhouden door een IC697ACC701-batterij.System firmware wordt opgeslagen in flash geheugenHet ontmantelen van het apparaat of het vervangen van de EPROM is niet nodig voor het bijwerken van de firmware.
De IC697CPX935 is geconfigureerd via een aangesloten computer met MS-DOS of software-applicaties in Win 95 of Win NT.of Ethernet-interface. Er zijn geen Dual Inline Package (DIP) -schakelaars of jumpers nodig. De operationele instellingen worden beveiligd door een softwarewachtwoord op de programmeringscomputer of een geheugenbeschermingsschakelaar op het apparaat zelf.
Om een veilige bedrijfstemperatuur te behouden in omgevingen hoger dan 50 graden Celsius of 122 graden Fahrenheit,Dit apparaat vereist de installatie van een koelventilator met een minimale capaciteit van 70 kubieke voet per minuut..
Zie de producthandleiding voor de juiste installatie-instructies.De geheugenschutsknop moet ook uitgeschakeld zijn.. De lithiumbatterie kan in een van beide connectoren worden geplaatst. Sluit de IC697CPX935 aan op het rack. Herstel de stroom van het rack.
Technische specificaties
| Modultype: |
Centrale verwerkingseenheid |
| Aantal slots: |
1 (eenvoudig slot) |
| Stroom vereist: |
3.1 ampère |
| Aantal punten: |
12K-in- en uitgangen (elke mix) |
| Reekspoorten: |
Drie (RS-232 en RS-485) |
| Ondersteunt: |
IC660/IC661 en IC697
|
Technische informatie
Spec.als- Ikc.a.t- Ikops
|
Batterij: houdbaarheid
Batterij: geheugenbehoud
|
5 20 jaaroC (68o F)
6 Nominale maanden zonder toepassing De macht.
|
| Verplichte stroom van de 5V-bus |
3.1 Nominale ampère |
| Werktemperatuur |
0 tot 60oC (32)oF tot 140oF);70 CFM gedwongen lucht vereist
0 tot 50oC (32)oF tot en met 122oF);zonder geforceerde lucht
|
|
Tijd van de dag Hoogte van de klok
Verlopen tijd (interne timing) nauwkeurigheid
|
" 30,5 seconde per dag maximaal
" .01% maximaal
|
|
Reekspoorten
Port 1: RS-232 compatibel
Port 2: RS-485-compatibel (optocoupler geïsoleerd) Port 3: RS-485-compatibel (niet geïsoleerd)
|
met een vermogen van niet meer dan 50 W
Ondersteunde protocollen: alleen SNP Slave
|
| VME-compatibiliteit |
Systeem ontworpen om de VME-norm C te ondersteunen.1 |
