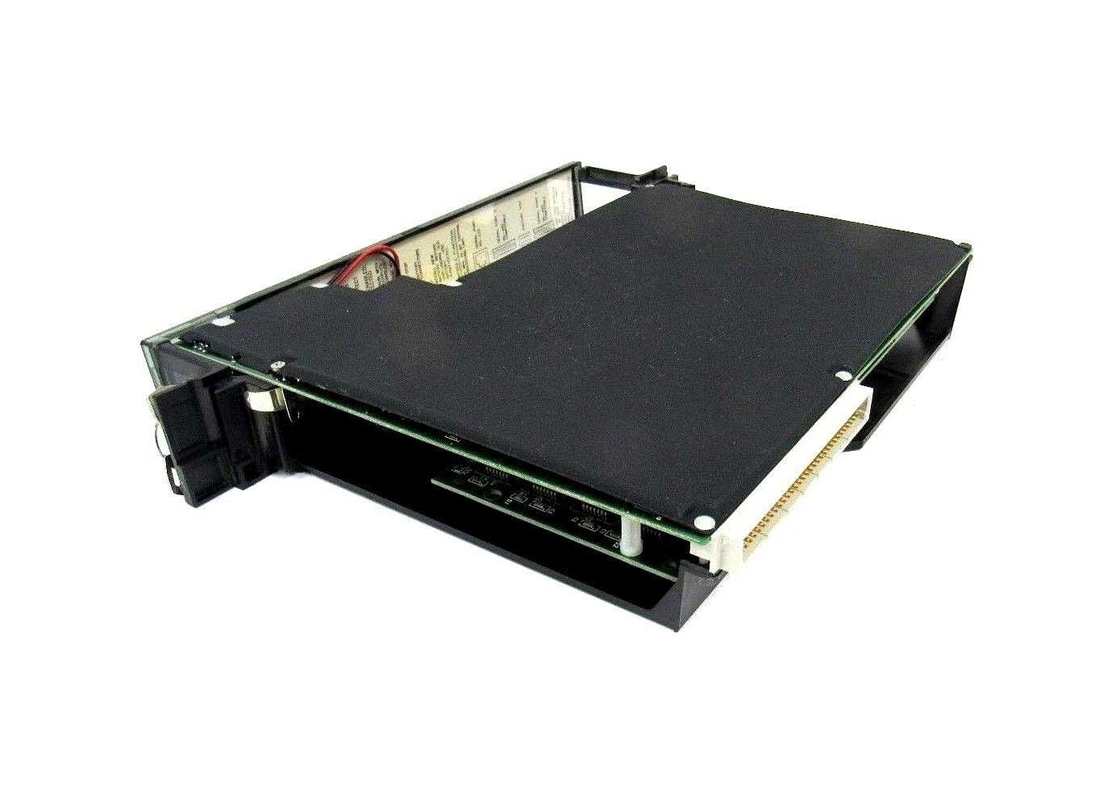

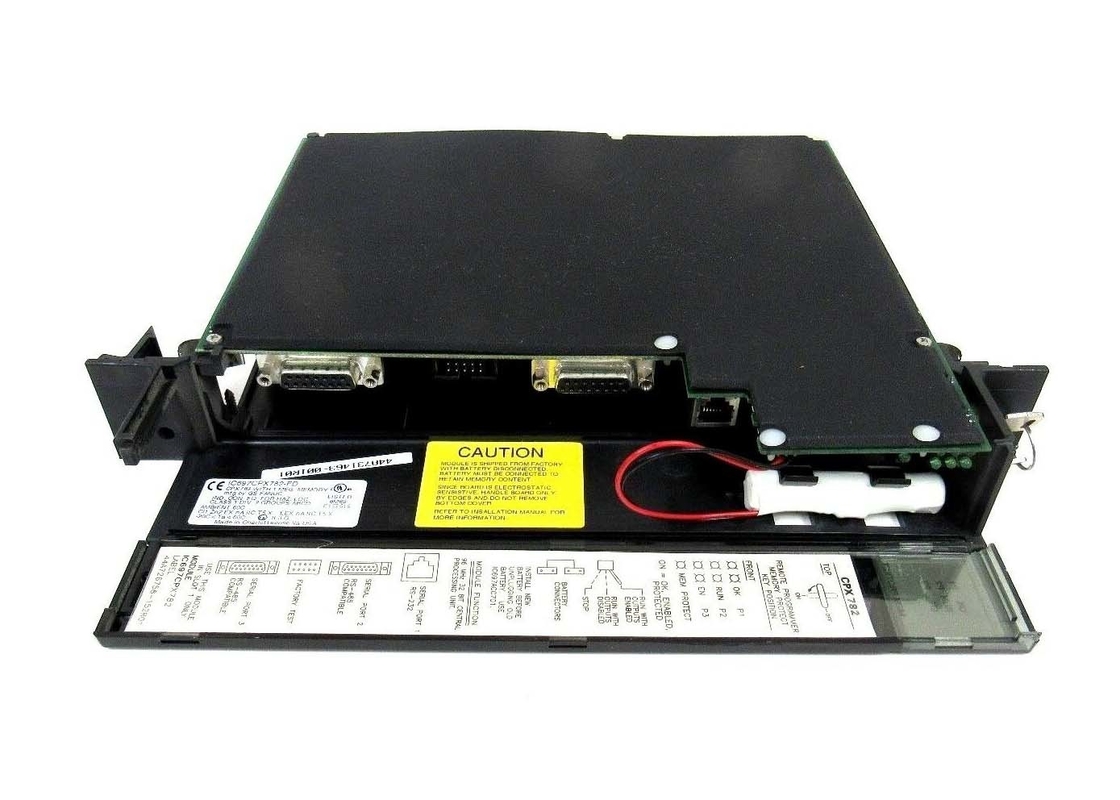

GE FANUC IC697CPX782, Centrale verwerkingseenheid, Reeks 90-70

GE FANUC IC697CPX782, centrale verwerkingseenheid, serie 90-70

Productbeschrijving

CPU model IC697CPX782 wordt geproduceerd door GE Automation and Controls.met ingebouwde seriële poorten en bevat 1 MB batterijgedragen CMOS RAM (in dezelfde slot) en 256 K niet-vluchtig gebruikersflashgeheugen voor gebruikersgegevensIC697CPX782 maakt gebruik van MS-DOS of Windows-gebaseerde programmeringssoftware om machines, processen en systemen te bedienen.

IC697CPX782 heeft een scansnelheid van 0,4 milliseconden voor één Booleaanse functie.Het heeft software wachtwoorden die worden gebruikt om gegevens van het programma en configuratie te vergrendelenDaarnaast kan de gegevensvergrendeling handmatig worden gestart met behulp van de geheugenbeschermingssleutel.

IC697CPX782 vereist een stroomtoevoer van 100 W AC/DC en een stroomtoevoer van 90 W DC. Een lithiumbatterie met een houdbaarheid van vijf jaar regelt de kalenderklok.Batterijgeheugenbehoud is zes maanden nominaal zonder toegepaste stroomDe tijdsduur van de dagklok is maximaal 3,5 seconden voor één dag.Om de programmeur via Ethernet TCP/IP netwerk te verbinden vereist een geïnstalleerde Ethernet Interface moduleDit kan de Ethernet Controller IC697CMM741 of Ethernet Interface (Type 2) IC697CMM742 zijn.het IP-adres moet worden ingesteld. Verbind dan de PLC en de programmeur met Windows-software met de Ethernet-interface.

De GE Fanuc IC697CPX782 module is een GE Series 90-70 PLC CPU module.Het is ontworpen voor het uitvoeren van de real-time controle van applicatieprocessenDe geïntegreerde geheugencapaciteit op de CPU is 1 MB. Bovendien bevat de CPU-module 256 KB flash (niet-vluchtig) geheugen.Ondersteuning van de wiskunde met zwevende cijfers is beschikbaar op de module IC697CPX782Het totale aantal I/O van welke aard dan ook dat door de CPU-module wordt ondersteund, is 12 K en het totale analoge I/O dat door de module wordt ondersteund, 8 K.De IC697CPX782-module is gebaseerd op een 32-bits 80486DX-microprocessor die 96 megahertz heeftDe programmering van de CPU kan worden uitgevoerd vanaf een pc die via Ethernet of via de SNP-poort is aangesloten op de CPU.

De levensduur van de batterij op de IC697CPX782 CPU-module is 5 jaar bij 68 graden Fahrenheit.De IC697CPX782-module vereist 3.1 ampère stroom van de 5 volt gelijkstroombus. De nominale nauwkeurigheid van de tijd van de dagklok is maximaal 3,5 seconden per dag. De nauwkeurigheid van de verstreken tijdklok is maximaal 0,01%.Seriële poort 1 op de IC697CPX782-module ondersteunt RS-232. Serial Port 2 op de CPU ondersteunt het RS-485-protocol en is optocoupler geïsoleerd. Serial Port 3 op de IC697CPX782 module ondersteunt het RS-485-protocol en is niet geïsoleerd.Alle seriële poorten op de CPU kunnen worden gebruikt voor programmeringsbijlagen of voor communicatie met andere seriële apparatenHet werktemperatuurbereik voor de CPU is van 32 tot 140 graden Fahrenheit.
